Инструкция по эксплуатации Samsung HT-Z120
Страница 17
17
RUS
●
ПО
д
КЛ
ю
ЧЕНИЕ

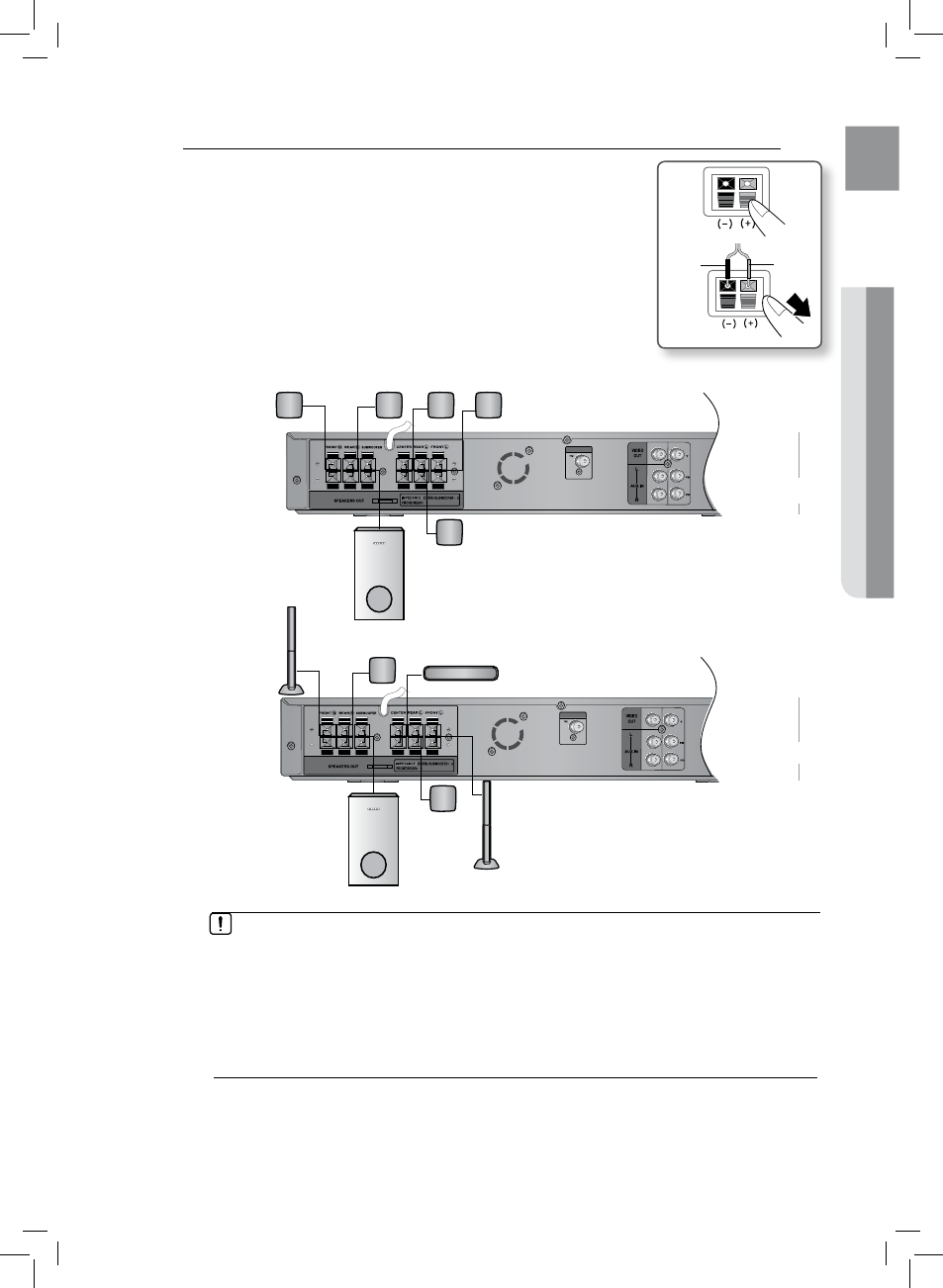

Подключение передних, центрального, задних громкоговорителей и сабвуфера.
Черный
Красный
Фронтальный
громкоговоритель (Пр)
Тыловой
громкоговоритель (Пр)
Фронтальный
громкоговоритель (Пр)
M
Если сабвуфер установлен очень близко от телевизора, цвета на экране могут
`
оказаться искаженными. В таком случае отодвиньте сабвуфер от телевизора
подальше.
Громкоговорители–не игрушки, не разрешайте детям играть рядом с ними. Упав на
`
ребенка, громкоговоритель может травмировать его.
Всегда соблюдайте полярность подключения кабелей к громкоговорителям (+/ –).
`
Устанавливайте сабвуфер вне пределов досягаемости детей, чтобы они не могли
`
просунуть руку или посторонние предметы в отверстие звукового резонатора.
Не вешайте сабвуфер на стену, используя технические проемы (отверстия).
`
/
/
:6
3
:
/
/
:6
3
:
FM ANT
FM ANT
HT-Z120
HT-TZ122
Нажмите вниз фиксатор контактного терминала на задней
1.
стенке громкоговорителя.
Вставьте провод с черной изоляцией в черный контактный
2.
терминал (–), а провод с красной изоляцией в красный
контактный терминал (+).
3. Выполните подключение к разъемам на задней панели домашнего
кинотеатра.
Помните, что цвет гнезд для подключения каждого громкоговорителя
•
должен совпадать с цветом подключаемых штекеров.
Центральный
громкоговоритель
Фронтальный
громкоговоритель (Л)
Тыловой
громкоговоритель (Пр)
Центральный
громкоговоритель
Тыловой
громкоговоритель (Л)
Фронтальный громкоговоритель
(Л)
Сабвуфер
Тыловой громкоговоритель (Л)
Сабвуфер
