Задняя панель – Инструкция по эксплуатации Samsung HT-Z120
Страница 11
11
RUS
●
ОПИСАНИЕ

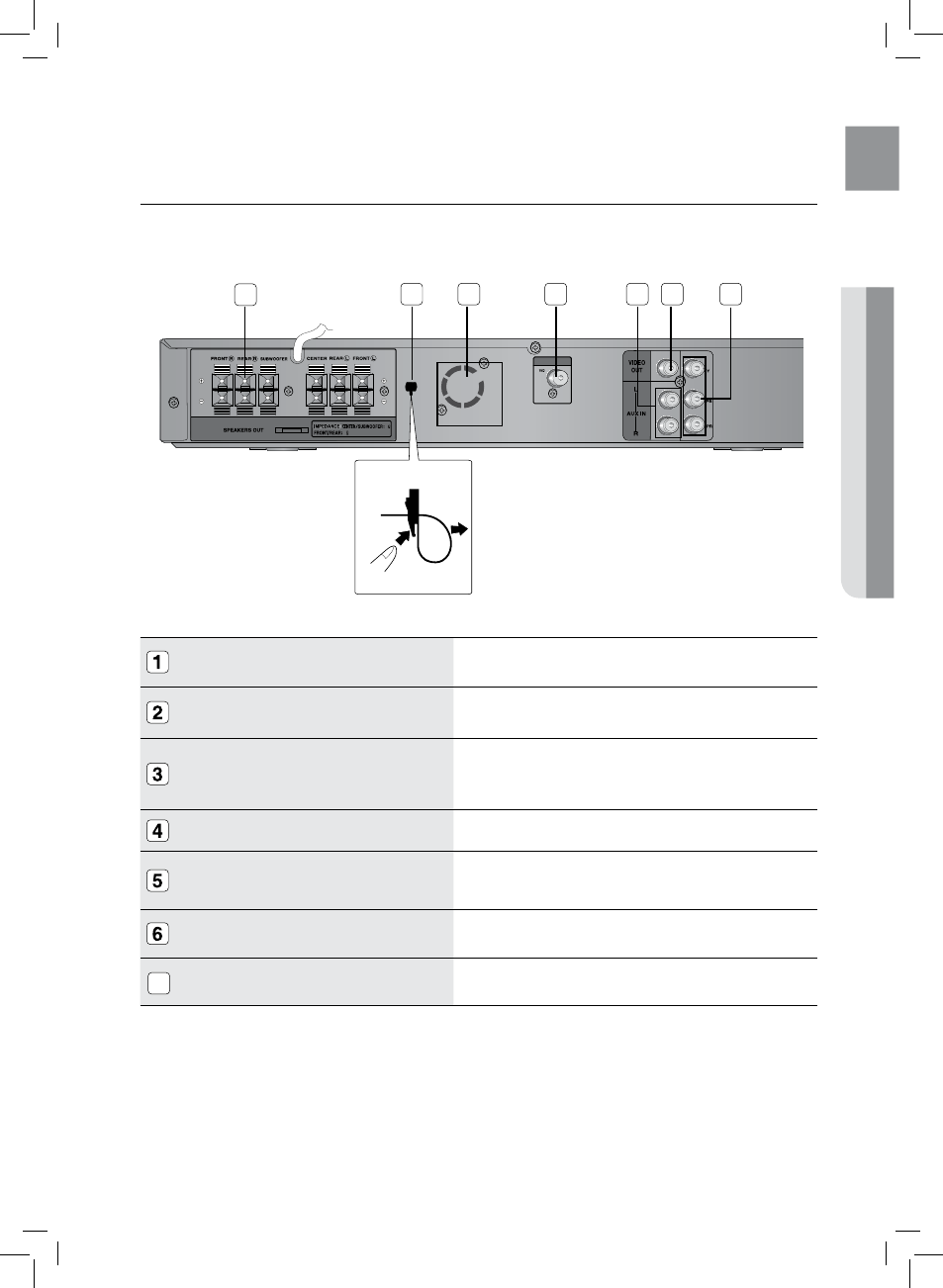

зАдНяя ПАНЕЛЬ
ВЫХОДНЫЕ РАЗЪЕМЫ ГРОМКОГОВОРИТЕЛЕЙ
Подключите передние, центральный, задние громкоговорители и сабвуфер.
ЗАЖИМ
Фиксирует провода динамика
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР
Вентилятор всегда вращается при включенном питании. При установке
устройства необходимо обеспечить как минимум 10 см свободного
пространства со всех сторон от вентилятора.
ГНЕЗДО ДЛЯ КОАКСИАЛЬНОГО КАБЕЛЯ АНТЕННЫ FM 75Ω
Подключение FM-антенны.
ГНЕЗДА AUX IN
Подключение к 2-канальному аналоговому выходу внешнего устройства
(например, VCR).
ВЫХОДНОЕ ГНЕЗДО ВИДЕОСИГНАЛА
Подключайте к этому гнезду (VIDEO OUT) видеовход телевизора (VIDEO IN).
КОМПОНЕНТНЫЕ ВЫХОДНЫЕ ВИДЕОГНЕЗДА
Подключение телевизора с компонентными входными видеогнездами к этим гнездам.
/
/
:
6
3
:
FM ANT
1
4
5
2
6
7
7
3
