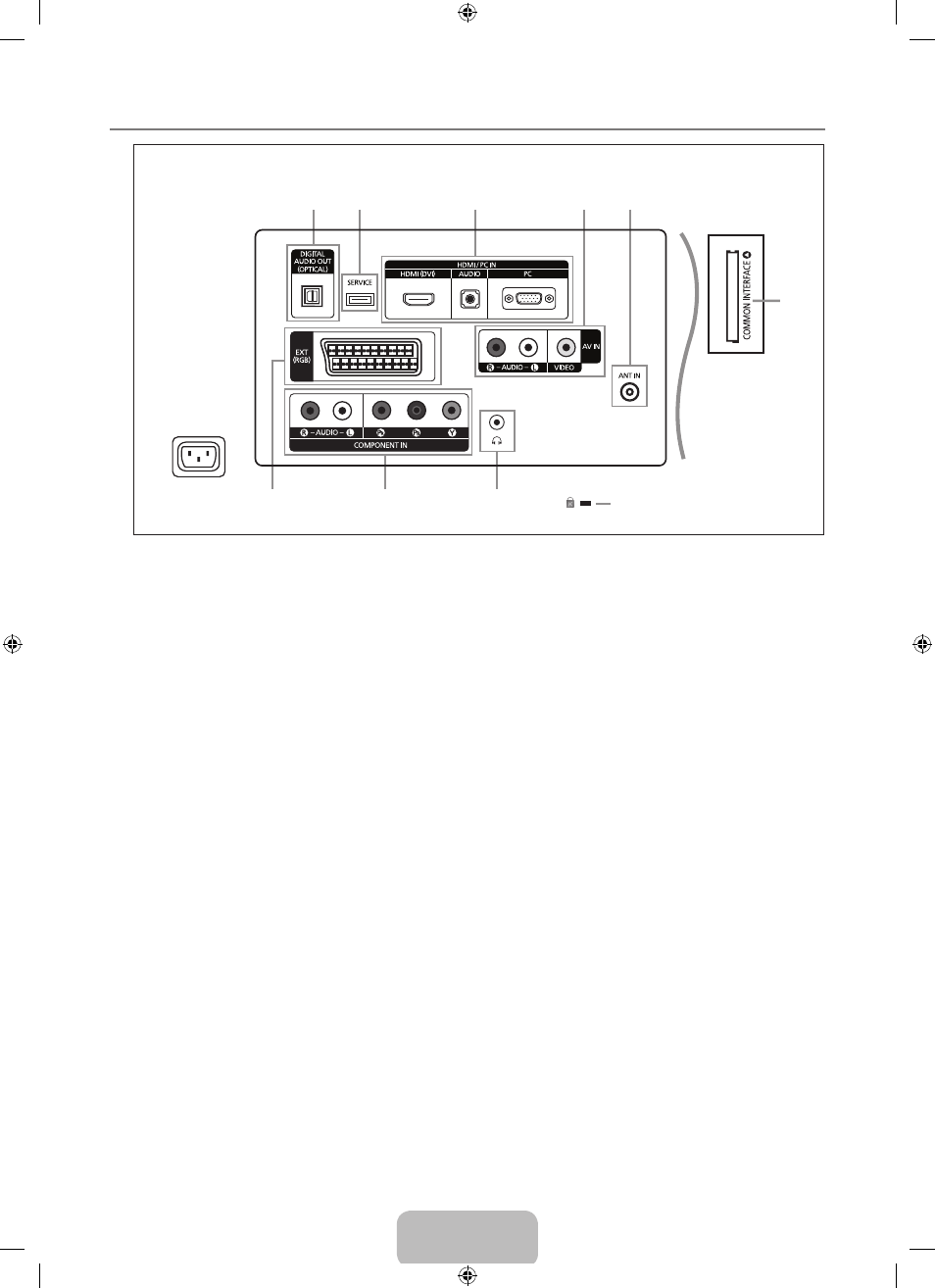

Огляд панелі з’єднань
Форма і колір виробу можуть бути різними, залежно від моделі.
Перед тим, як під’єднати зовнішній пристрій до телевізора, вимкніть живлення телевізора.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
1 DIGITAL AUDIO OUT (OPTICAL)
Використовується для підключення до цифрового аудіопристрою, наприклад домашнього кінотеатру.
Коли до роз’ємів HDMI IN під’єднано зовнішній пристрій, роз’єм DIGITAL AUDIO OUT (OPTICAL) телевізора може
подавати лише 2-канальний звук. Щоб слухати 5.1-канальний звук, під’єднайте DVD-програвач чи програвач дисків
Blu-ray або декодер кабельного чи супутникового телебачення за допомогою оптичного кабелю до підсилювача
або системи домашнього кінотеатру, не телевізора.
2 SERVICE
Роз'єм для оновлення вбудованого програмного забезпечення.
3 HDMI / PC IN [HDMI (DVI), AUDIO, PC]
Використовується для під’єднання до роз’єму HDMI пристрою з виходом HDMI.
За умови з’єднання між пристроями з інтерфейсом HDMI додаткове з’єднання для передачі звуку не потрібне.
Що таке HDMI?
HDMI(High-Definition Multimedia Interface - мультимедійний інтерфейс високої чіткості) - це інтерфейс, що дозволяє
передавати цифровий аудіо- і відеосигнал за допомогою одного кабелю.
Різниця між пристроями з інтерфейсом HDMI та DVI у тому, що пристрої HDMI менші за розмірами, мають
вбудовану функцію кодування HDCP (High Bandwidth Digital Copy Protection) та підтримують багатоканальний
цифровий звук.
Використовуйте роз’єм HDMI / PC IN [HDMI (DVI)] для встановлення DVI-з’єднання із зовнішнім пристроєм.
Використовуйте кабель DVI-HDMI чи адаптер DVI-HDMI (DVI-HDMI) для встановлення відеоз’єднання, і роз’єми
HDMI / PC IN [AUDIO] - для встановлення аудіоз’єднання. Для з’єднання за допомогою кабелю HDMI/DVI слід
використовувати вхід HDMI / PC IN [HDMI (DVI)].
HDMI / PC IN [AUDIO]
Використовується для підключення до вихідного аудіороз’єму комп’ютера.
Вихідні аудіороз’єми DVI для підключення зовнішніх пристроїв.
HDMI / PC IN [PC]
Використовується для підключення до вихідного відеороз’єму комп’ютера.
Якщо комп’ютер підтримує з’єднання HDMI, цей роз’єм можна з’єднати з роз’ємами HDMI / PC IN [HDMI (DVI)].
Якщо комп’ютер підтримує з’єднання HDMI, цей роз’єм можна з’єднати із роз’ємами HDMI / PC IN [HDMI (DVI)] /
[AUDIO].
4 AV IN [VIDEO] / [R-AUDIO-L]
Під’єднайте кабель RCA до відповідного зовнішнього аудіовідеопристрою, наприклад відеомагнітофона,
програвача DVD-дисків або відеокамери.
Під’єднайте аудіокабелі RCA до роз’єму [R-AUDIO-L] на телевізорі, а інші їх кінці – до відповідних аудіовиходів
аудіовідеопристрою.
¦
N
N
N
–
N
–
–
N
N
N
–
–
–
N
N
–
–
6
7
1 2 3 4
8 9 0
5
Вхід для кабелю
живлення
[Бічна панель телевізора]
