Русский - 4

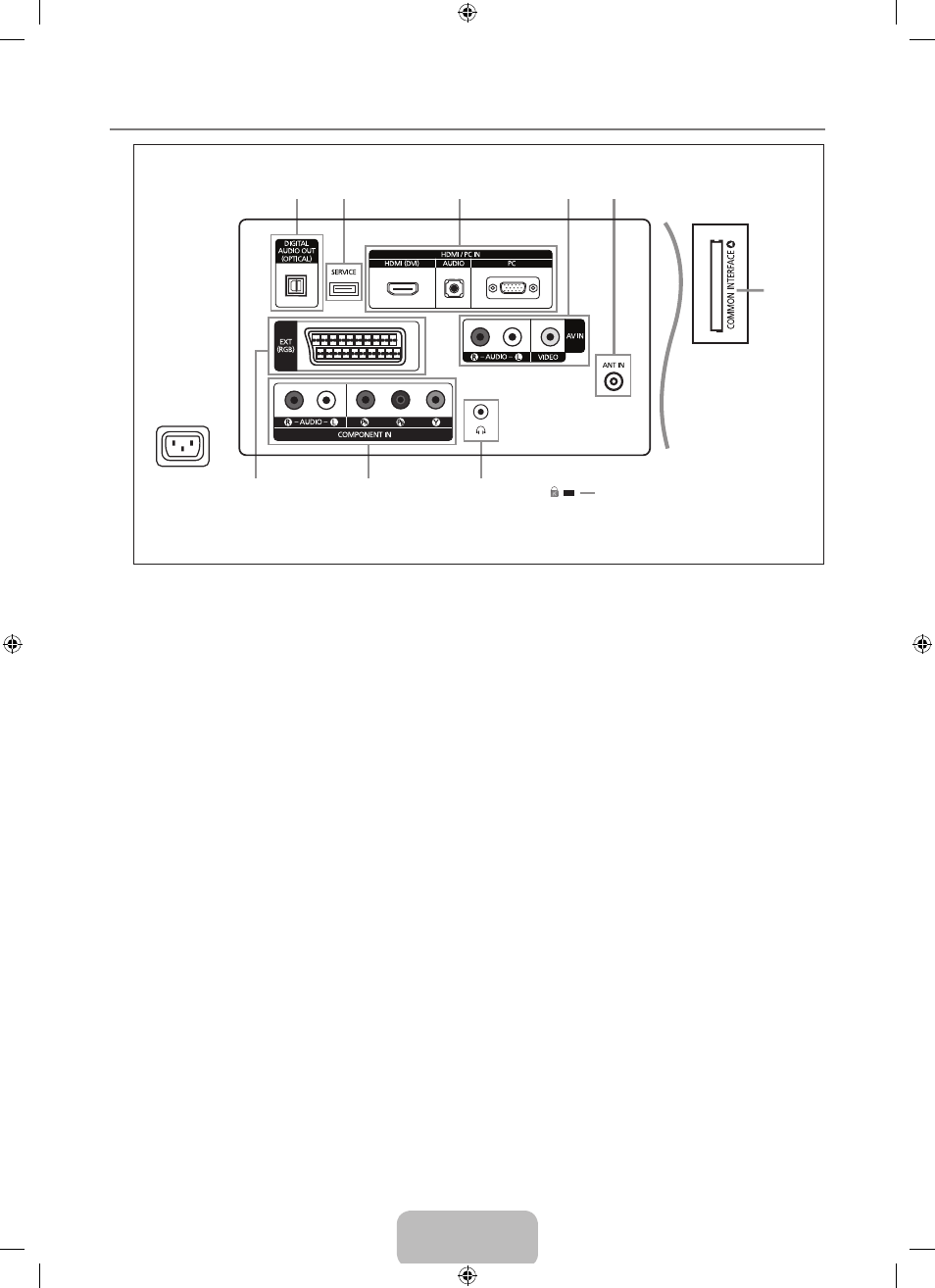

Соединительная панель
Цвет и форма устройства могут различаться в зависимости от модели.
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1
DIGITAL AUDIO OUT (OPTICAL)
Подключение к цифровому аудиоустройству, например приемнику домашнего кинотеатра.
При подключении гнезд HDMI IN через гнездо
DIGITAL AUDIO OUT (OPTICAL) на телевизоре выполняется вывод только
двухканального звука. Если требуется 5.1-канальный звук, подключите оптическое гнездо на DVD-проигрывателе/проигрывателе
дисков Blu-ray или декодере кабельного/спутникового телевидения непосредственно к усилителю или системе домашнего
кинотеатра, а не к телевизору.
2
SERVICE
Разъем для обновления программного обеспечения.
3
HDMI / PC IN HDMI (DVI) [AUDIO, PC]
Подключение к гнезду HDMI устройства, оснащенного выходом HDMI.
При соединении двух устройств HDMI дополнительный аудиокабель не требуется.
Что такое HDMI?
HDMI (High-Definition Multimedia Interface) – это интерфейс, который обеспечивает передачу цифровых аудио- и
видеосигналов по одному кабелю.
Различие между HDMI и DVI состоит в том, что устройство HDMI меньше по размеру, оснащено технологией
защиты от незаконного копирования HDCP(High Bandwidth Digital Copy Protection), а также поддерживает
многоканальные цифровые аудиосигналы.
Для подключения DVI к внешнему устройству используйте гнездо
HDMI / PC IN HDMI (DVI). Для подключения к видеоразъему
используйте кабель DVI-HDMI или адаптер DVI-HDMI (DVI-HDMI), а для аудио – гнезда
HDMI / PC IN [AUDIO]. При
использовании кабеля HDMI/DVI подключение следует выполнять через гнездо
HDMI / PC IN HDMI (DVI).
HDMI / PC IN [AUDIO]
Подключение к гнезду аудиовыхода ПК.
Аудиовыходы DVI для подключения внешних устройств.
HDMI / PC IN [PC]
Подсоединение к гнезду видеовыхода ПК.
Если ваш компьютер поддерживает подключение HDMI, его можно подключить к разъему
HDMI / PC IN [HDMI (DVI)].
Если ваш компьютер поддерживает подключение DVI, его можно подключить к разъему
HDMI / PC IN [HDMI (DVI)] / [AUDIO].
4
AV IN [VIDEO] / [R-AUDIO-L]
Подключите кабель RCA к соответствующему внешнему аудио/видеоустройству, например, видеомагнитофону,
DVD-проигрывателю или видеокамере.
Соедините с помощью аудиокабелей RCA разъемы
[R-AUDIO-L] на телевизоре с соответствующими разъемами
аудиовыхода аудио/видеоустройства.
¦
N
N
N
–
N
–
–
N
N
N
–
–
–
N
N
–
–
6
7
1
2
3
4
8
9
0
5
[Боковая панель телевизора]
Разъем для шнура
питания
