Українська - 6

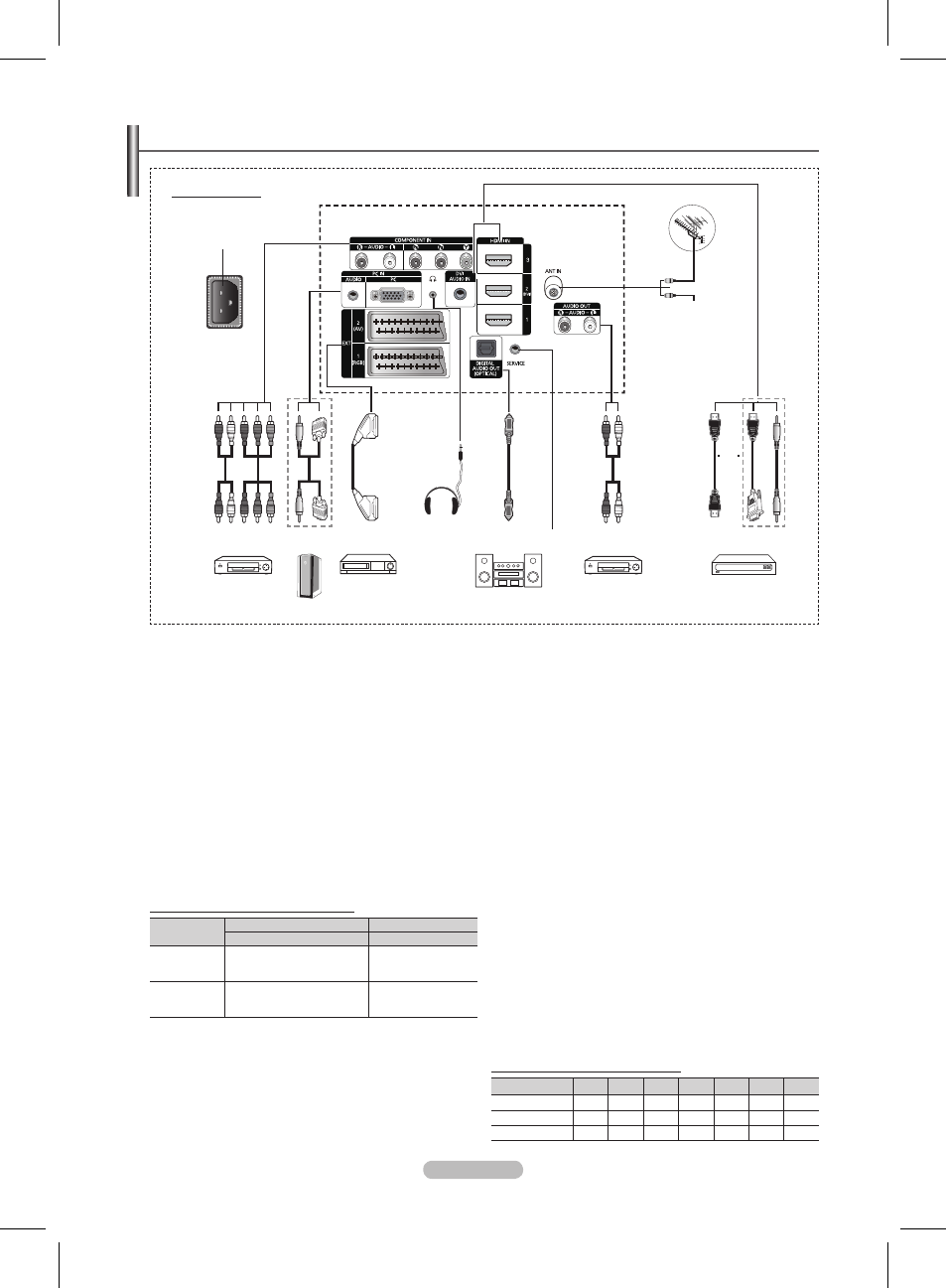

Панель з’єднань
Підключаючи аудіо- чи відеосистему до телевізора, завжди слідкуйте, щоб усі її компоненти були вимкнені.
Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати кольорам роз’ємів.
N
N
1
POWER IN
Гніздо для підключення кабеля живлення, який додається.
2
COMPONENT IN
Компоненті вхідні роз’єми - аудіо (AUDIO L/R) та відео
(Y/P
B
/P
R
).
3
PC IN (AUDIO / PC)
Використовуються для підключення до вихідних відео та
аудіо роз’ємів комп’ютера.
4
Внешн.1, Внешний
Входи/виходи для підключення зовнішніх пристроїв,
наприклад відеомагнітофона, DVD-програвача, ігрової
приставки чи програвачів відео дисків.
У режимі зовнішнього вхідного сигналу вихід DTV
підтримує тільки відео і аудіо MPEG SD.
У режимі зовнішнього вхідного сигналу режим Игровой
режим
недоступний.
Технічні характеристики входу/виходу
Роз’єм
Вхідний
Вихідний
Video Audio (L/R) RGB
Video + Audio(L/R)
Внешн.1
✔
✔
✔
Доступний лише
вихідний телевізійний
чи DTV сигнал.
Внешний 2
✔
✔
Можна вибирати
джерело вихідного
сигналу.
5
НАВУШНИКИ
Щоб дивитися і слухати телевізійні програми, не турбуючи
інших людей, які знаходяться у кімнаті, можна підключити до
телевізора навушники.
Тривале використання навушників із високим рівнем
гучності може призвести до погіршення слуху.
6
DIGITAL AUDIO OUT (OPTICAL)
Під’єднання до цифрового компонентного аудіо роз’єму.
7
SERVICE
Роз’єм для обслуговування.
N
N
N
8
AUDIO OUT(AUDIO R/L)
За допомогою кабелю RCA аудіо сигнал з телевізора можна
передати на зовнішні пристрої, наприклад, на акустичну
систему.
9
ANT IN
Коаксіальний роз’єм для антени або кабельної мережі, 75
Ом.
0
HDMI IN 1, (DVI), 3
За умови з’єднання HDMI - HDMI, додаткове з’єднання для
передачі звуку не потрібне.
- Для з’єднання за допомогою кабелю HDMIDVI слід
використовувати вхід HDMI IN 2 (DVI).
Що таке HDMI?
-
Стандарт зв’язку High Definition Multimedia
interface (мультимедійний інтерфейс високої чіткості)
дозволяє передавати відеосигнал високої чіткості та
багатоканальний цифровий звук.
- Роз’єм HDMI/DVI можна використовувати для DVI-з’
єднання з додатковими пристроями за умови наявності
відповідного кабелю (не входить в комплект). Різниця
між пристроями HDMI та DVI у тому, що пристрої
HDMI менші за розмірами, мають вбудовану функцію
кодування HDCP (High Bandwidth Digital Copy Protection)
та підтримують багатоканальний цифровий звук.
DVI AUDIO IN
Вихідні аудіо роз’єми DVI для підключення зовнішніх
пристроїв.
Режими, які підтримуються, для сигналу
HDMI/DVI та компонентного сигналу
480i
480p
576i
576p 720p 1080i 1080p
HDMI/DVI 50 Гц
X
X
X
O
O
O
O
HDMI/DVI 60 Гц
X
O
X
X
O
O
O
Компонентний
O
O
O
O
O
O
O
N
Форма і колір виробу можуть бути дещо іншими, залежно від моделі.
N
Задня панель
Опис функцій
або
або
1
4
3
2
8
0
6
9
7
5
