Подключение
Подключение видеовыхода системы к телевизору
Подключите телевизор одним из четырех доступных способов.
HDMI OUT
AUX IN
COMPONENT
OUT
VIDEO
OUT
FM ANT .
AUX IN
FM ANT .
SCART IN
ВАРИАНТ 1
ВАРИАНТ 2
зеленая
синяя
красная
ВАРИАНТ 4
(входит в комплект)
ВАРИАНТ 3

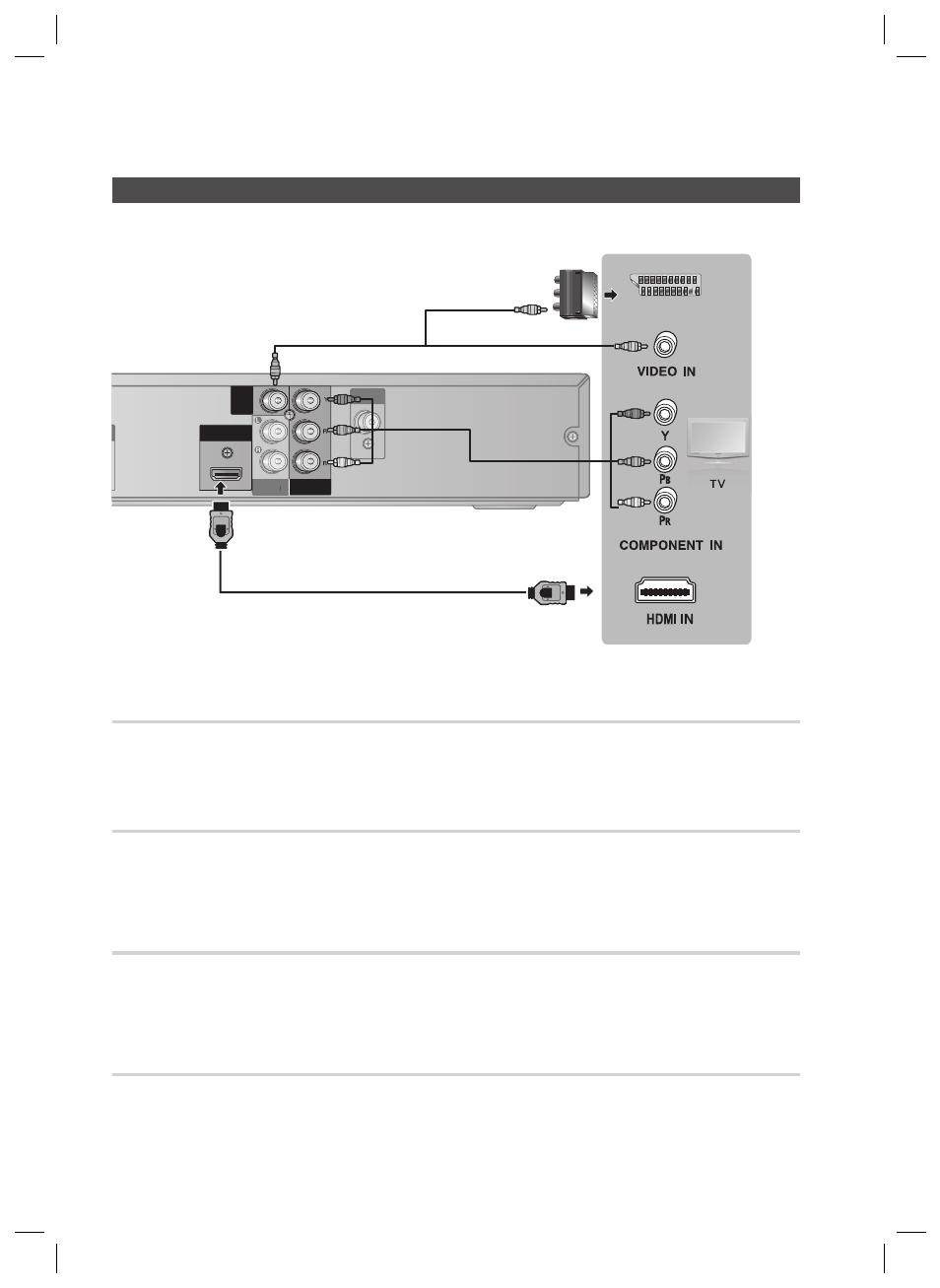

ВАРИАНТ 1: HDMI
Подсоедините кабель HDMI (не входит в комплект) к гнезду HDMI OUT в задней части проигрывателя
DVD и гнезду HDMI IN телевизора.
ВАРИАНТ 2: Компонентный видеосигнал
Если телевизор имеет компонентные видеовходы, подсоедините компонентный видеокабель (не входит
в комплект) к гнездам COMPONENT OUT (Pr, Pb и Y) на задней панели проигрывателя DVD к
компонентным видеовходам телевизора.
ВАРИАНТ 3: Scart
Если телевизор имеет данный выход, подключите видеокабель к гнезду видеовыхода (VIDEO OUT) на
задней панели устройства, затем к адаптеру, после чего подключите его в соответствующий разъем
телевизора (SCART IN).
ВАРИАНТ 4: Композитный видеосигнал
Подсоедините поставляемый видеокабель к гнезду VIDEO OUT на задней панели устройства и к гнезду
VIDEO IN телевизора.
