Pyccкий
17
02
Подключение
DIGITAL
AUDIO IN
OPTICAL
FM AN
HDMI OUT
AUX IN
COMPONENT
OUT
VIDEO
OUT

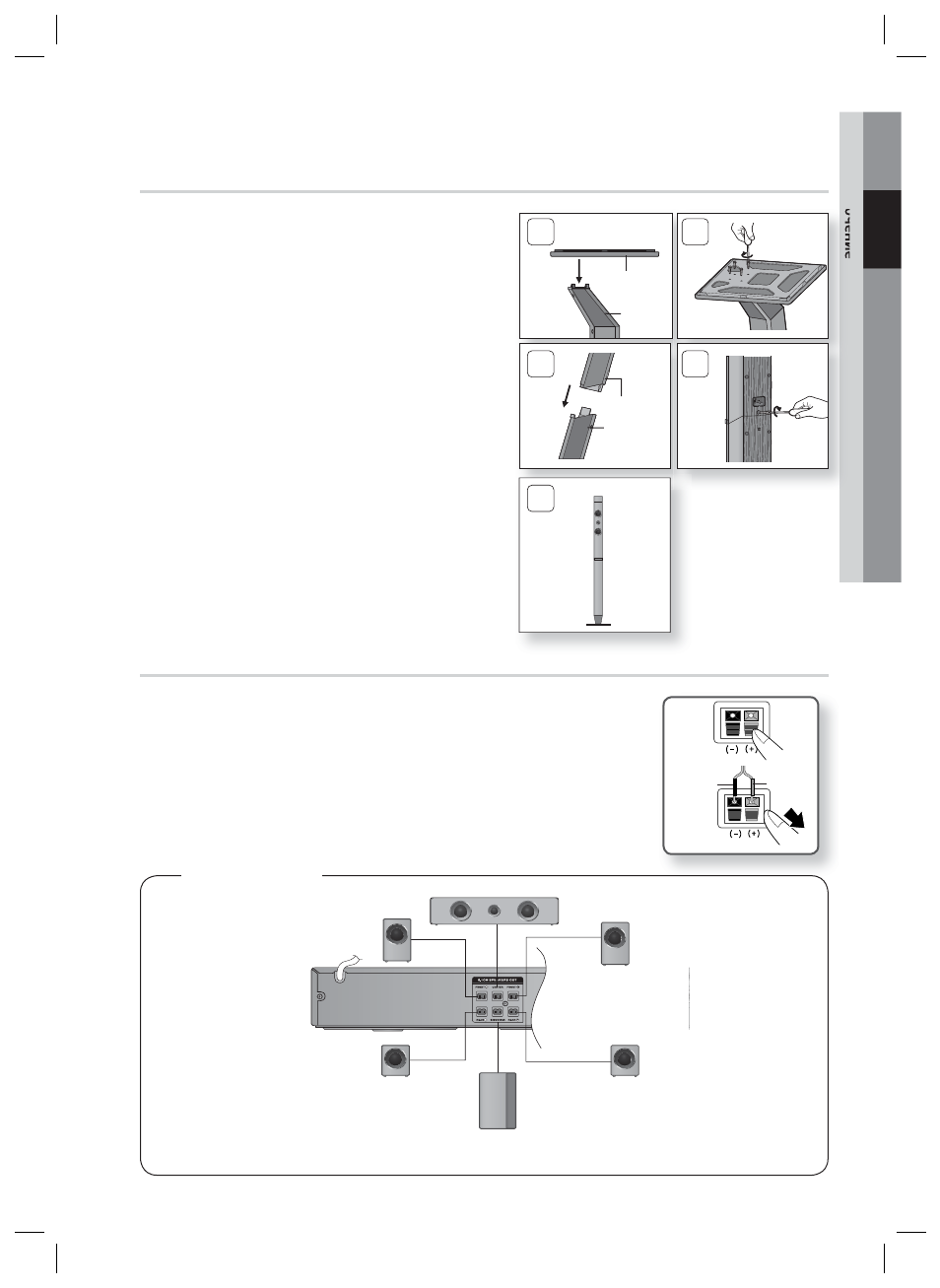

Установка громкоговорителей на высокую подставку
* только HT-C453N - Фронтальные громкоговорители
* только HT-C455N - Фронтальные/задние громкоговорители
Переверните подставку и прикрепите ее к
основанию подставки.
Вставьте небольшие винты (4*20, для подсоединения
стойки и основания стойки) в четыре отмеченных
отверстия и заверните против часовой стрелки, как
показано на рисунке.
ВНИМАНИЕ : При использовании
динамометрической отвертки не прилагайте
чрезмерных усилий. В противном случае ее можно
повредить, или она будет проворачиваться.
(динамометрическая отвертка - менее 15 кгс см)
Прикрепите верхний громкоговоритель к собранной
подставке.
Вставьте другой большой винт (5*15, для подсоединения
динамика и стойки) в отверстие с задней стороны
громкоговорителя и заверните с помощью отвертки по
часовой стрелке, как показано на рисунке.
Это внешний вид после установки
громкоговорителя. Выполните эти действия, чтобы
установить другой динамик.
1.
2.
!
3.
4.
5.
Подключение громкоговорителей
Нажмите вниз фиксатор контактного терминала на задней стенке
громкоговорителя.
Вставьте провод с черной изоляцией в черный контактный терминал (–), а
провод с красной изоляцией в красный контактный терминал (+) и затем
отпустите фиксатор.
Подсоедините другой конец кабеля громкоговорителя соответствующего
цвета к гнезду на задней панели домашнего кинотеатра.
1.
2.
3.
Черный
Красный
Фронтальный
громкоговоритель (R)
Сабвуфер
Задний
громкоговоритель (L)
Центральный громкоговоритель
* См. стр. 16 по подключению громкоговорителей модели HT-C453N/C455N.
Фронтальный
громкоговоритель (L)
Задний
громкоговоритель (R)
Для HT-C450N
1
2
3
4
Стойка
Стойка
Основа
Стойка
Громкоговоритель
5
