Pyccкий
9
01
Подготовка к использованию

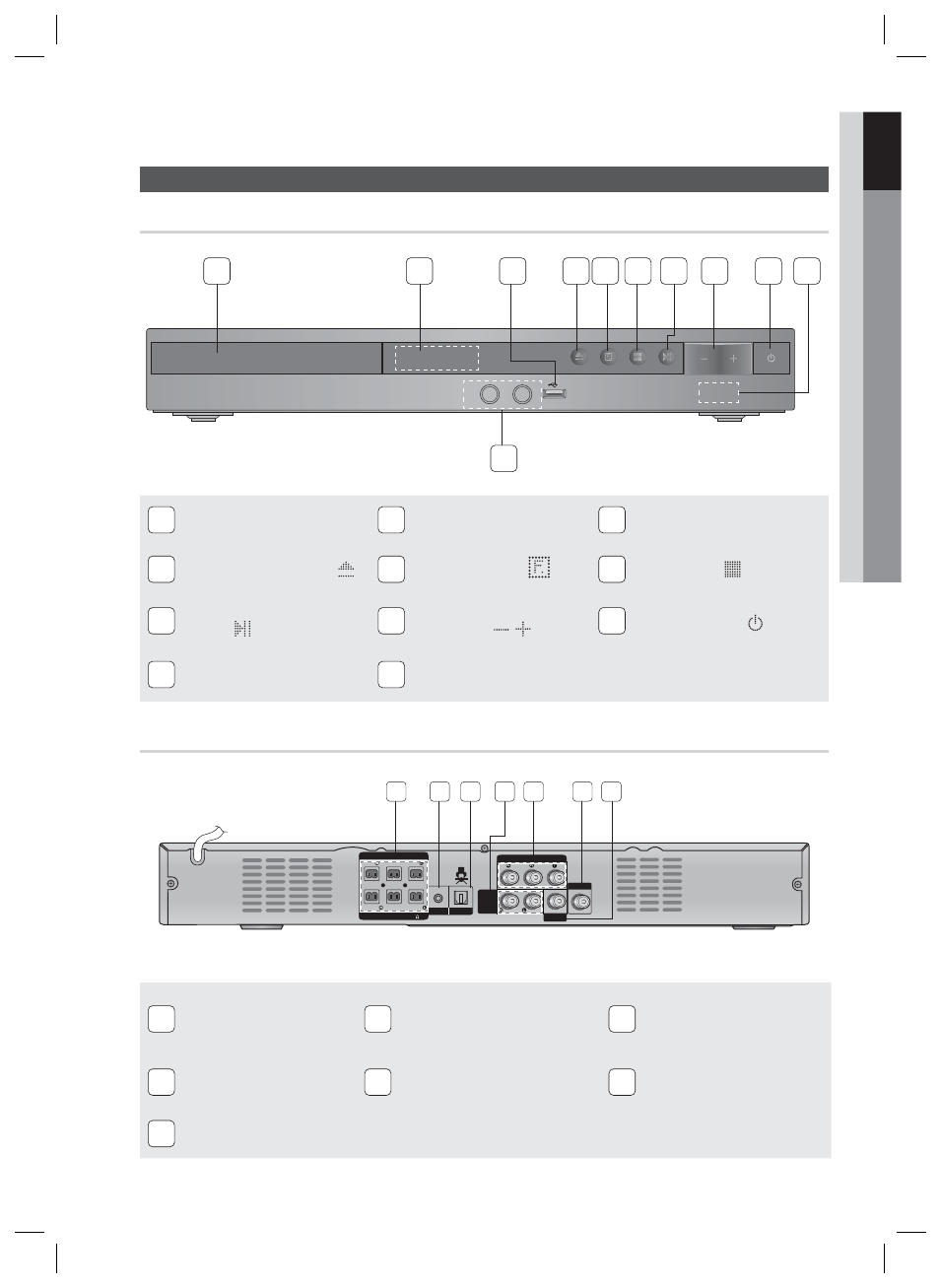

Описание
Передняя панель
Задняя панель
1
ВЫХОДНЫЕ РАЗЪЕМЫ
ГРОМКОГОВОРИТЕЛЕЙ
2
ТОЛЬКО ДЛЯ ОБСЛУЖИВАНИЯ
3
ВНЕШНИЙ ЦИФРОВОЙ
ОПТИЧЕСКИЙ ВХОД (ЦИФРОВОЙ
АУДИОВХОД)
4
ГНЕЗДА AUX IN
5
ГНЕЗДА КОМПОНЕНТНОГО
ВИДЕОВЫХОДА
6
ГНЕЗДО ДЛЯ FM-АНТЕННЫ
7
ГНЕЗДО VIDEO OUT
1
ОТСЕК ДЛЯ ДИСКА
2
ДИСПЛЕЙ
3
ПОРТ USB
4
КНОПКА ОТКРЫТЬ / ЗАКРЫТЬ (
)
5
КНОПКА ФУНКЦИЯ (
)
6
КНОПКА СТОП (
)
7
КНОПКА ВОСПРОИЗВЕДЕНИЕ /
ПАУЗА (
)
8
КНОПКА РЕГУЛИРОВКИ
ГРОМКОСТИ (
,
)
9
КНОПКА ПИТАНИЯ (
)
10
ДАТЧИК ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
11
ГНЕЗДА MIC
5V 500mA
MIC 1
MIC 2
1
2
8
6
7
9
4 5
3
10
11
SURROUND
SURROUND
SUBWOOFER
CENTER
FRONT
FRONT
SPEAKERS OUT
SPEAKER IMPEDANCE : 3
FM ANT
VIDEO OUT
AUX IN
COMPONENT OUT
DIGITAL
AUDIO IN
ONLY
FOR SERVICE
1
2
3
5
4
6
7
