Подключение

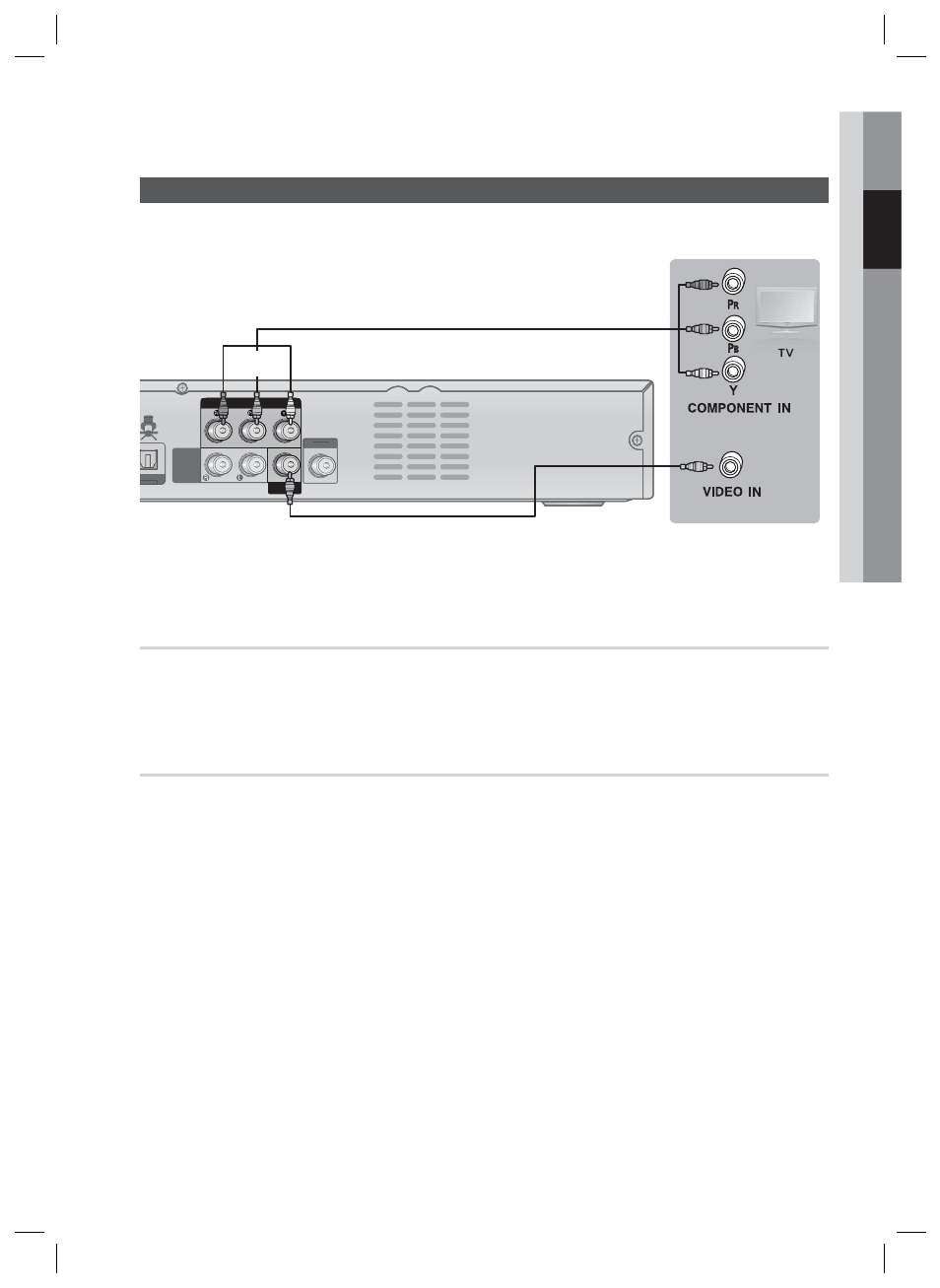

Подключение видеовыхода системы к телевизору
Выберите один из два способов подключения к телевизору.
ВАРИАНТ 1: Компонентный видеосигнал
Если телевизор имеет компонентные видеовходы, подсоедините компонентный видеокабель (не входит
в комплект) к гнездам COMPONENT OUT
(
P
R
, P
B
и Y
)
на задней панели проигрывателя DVD к
компонентным видеовходам телевизора.
ВАРИАНТ 2: Композитный видеосигнал
Подсоедините поставляемый видеокабель к гнезду VIDEO OUT на задней панели устройства и к гнезду
IN телевизора.
ПРИМЕЧАНИЕ
При использовании компонентного/композитного видеовыхода устройство работает в режиме чересстрочной
развертки 480i(576i).
После установки видео подключения установите источник входного сигнала на телевизоре в соответствие с
выходным сигналом устройства.
Прежде чем выбрать источник входного видеосигнала на телевизоре, включите устройство. Информацию о выборе
источника входного сигнала телевизора можно найти в инструкции к телевизору.
ВНИМАНИЕ
Не подключайте устройство через видеопроигрыватель. На видеосигнал, проходящий через видеопроигрыватель,
могут влиять системы защиты авторских прав, и изображение на экране может искажаться.
✎
!
FM ANT
VIDEO OUT
AUX IN
COMPONENT OUT
DIGITAL
AUDIO IN
FM ANT
AUX IN
DIGITAL
AUDIO IN
ВАРИАНТ 2
ВАРИАНТ 1
Зеленый
Синий
Красный
