1. Подсоедините все соединительные трубки к соответствующим вентилям
наружного блока и затяните конусные гайки.
2. Затяните конусную гайку сначала рукой, а затем с помощью
динамометрического ключа, прилагая следующий крутящий момент:
Наружный блок Внутренний блок
Сторона трубки с газом
Сторона трубки с жидкостью
• Приложение чрезмерного крутящего момента может стать
причиной утечки газа.
• Выполните электрические соединения и оставьте систему в
режиме "stand by" (Ожидание). Не включайте систему!
Это необходимо для лучшей работы вакуума (положение
электронного расширительного клапана полностью ОТКРЫТОЕ).

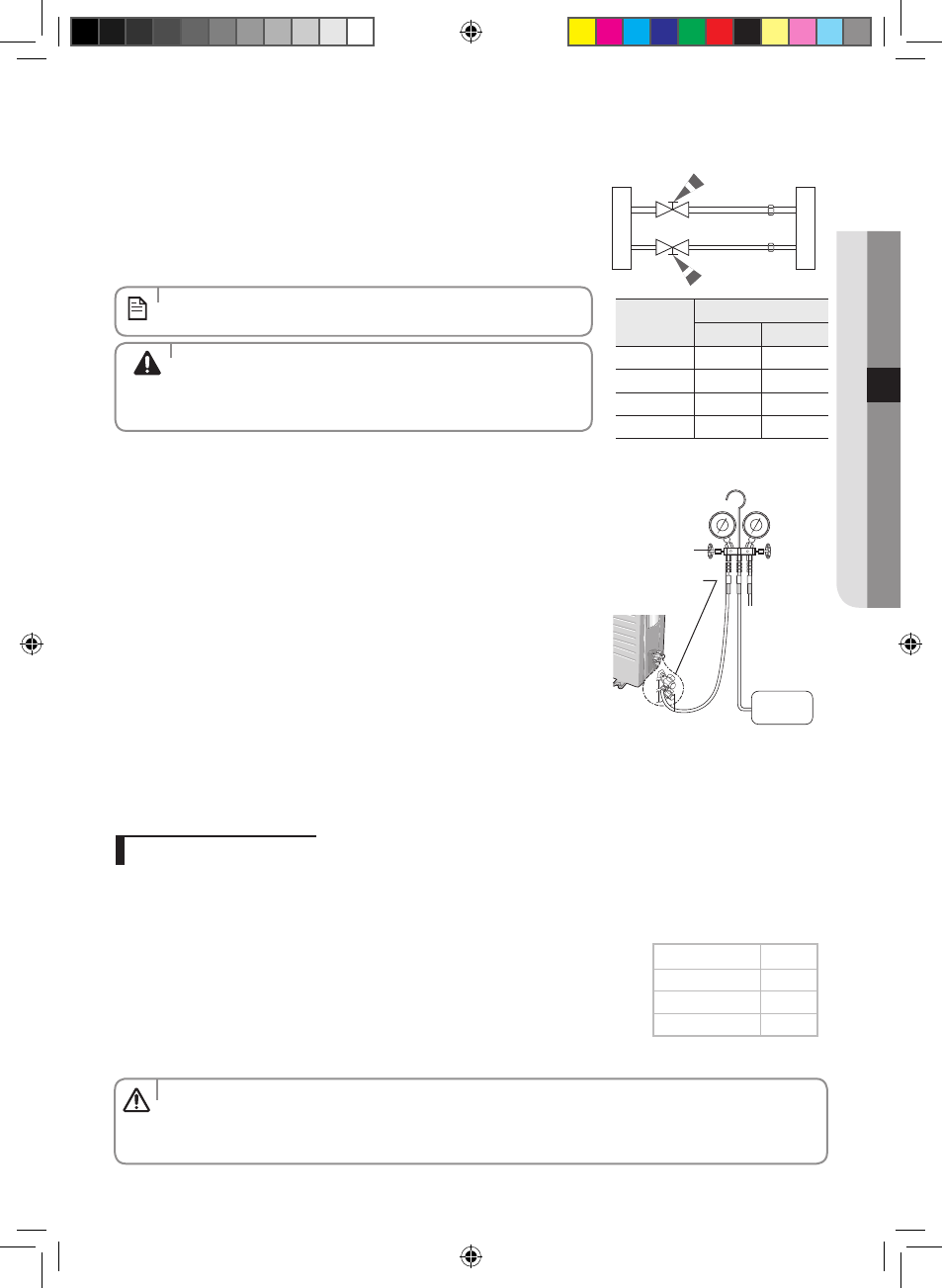

3. Подключите заправочный шланг со стороны коллектора манометра
низкого давления к сервисному отверстию газа, как показано на
рисунке.
4. Откройте вентиль низкого давления на коллекторе манометра низкого
давления, поворачивая его против часовой стрелки.
5. Выкачивайте воздух в соединенные трубки с помощью вакуумного
насоса примерно в течение 15 минут.

Убедитесь, что примерно через 10 минут манометр показывает -0,1 МПа
(-76 см рт. ст.).
Эта процедура очень важна, чтобы избежать утечки газа.
 Закройте вентиль на стороне манометра низкого давления, поворачивая
его вращением по часовой стрелке.

Отключите вакуумный насос
 Понаблюдайте в течение 2 минут, неменяется ли давление газа.
 Отсоедините шланг со стороны манометра низкого давления.
6. Установите золотник вентиля сервисного отверстия для жидкости и газа
в открытое положение.
Вакуумный
насос
Манометр низкого давлени
Вентиль
Сервисное отверстие
для газа
<низкое давление>
Сервисное отверстие
для жидкости
<высокое давление>
(предотвращение
обратного течения)
• Воздух с содержанием влаги, оставшийся в контуре охлаждения, может привести к нарушению работы
компрессора.
• При установке изделия всегда обращайтесь в сервисный центр или в профессиональную компанию по
установке оборудования.
Добавьте хладагент согласно таблицы ниже.
Если вы пользуетесь трубками длиной более 4 или 5 м,
то на каждый дополнительный метр необходимо добавлять ‘A' грамм
хладагента R-410A&R22.
(R-410A: ARHQ )
(R22: ARHP )
Если вы пользуетесь трубками длиной менее 4 или 5 м,
то достаточно выполнить обычную процедуру вакуумирования.
Дополнительные подробности приведены в Руководстве по обслуживанию.
Добавление хладагента
Наружный
диаметр
Крутящий момент
N•м kgf•cм
ø6.35 мм 14~18 140~180
ø9.52 мм 34~42 350~430
ø12.70 мм 49~61 500~620
ø15.88 мм 68~82 690~830
ПРИМЕЧАНИЕ
ОСТОРОЖНО
ПРЕДУПРЕЖДЕНИЕ ОБ
УГРОЗЕ ЗДОРОВЬЮ
И ЖИЗНИ
Модель A
 07/09/12 10
 18 20
 24 30
Русский-45
