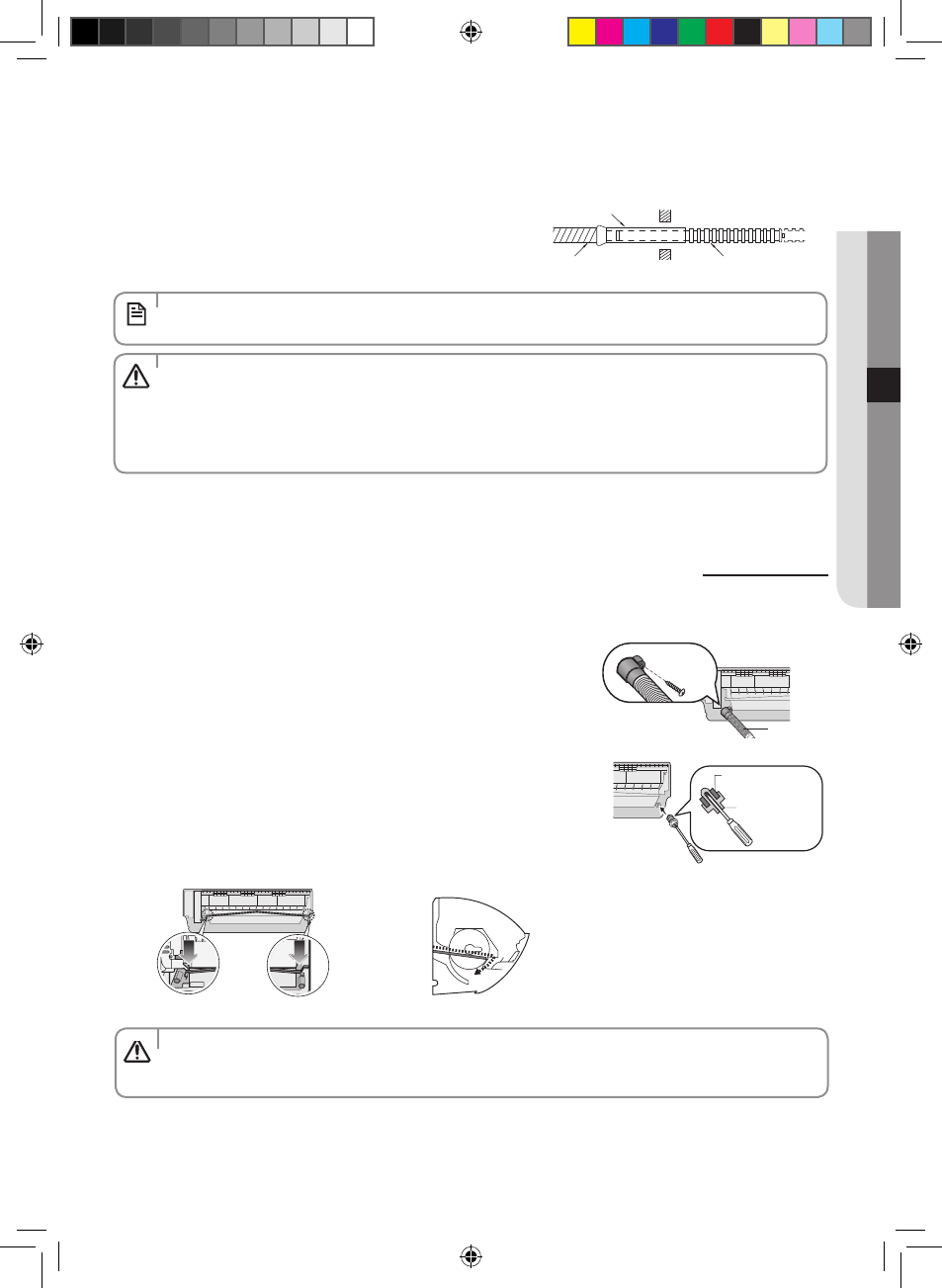

Изменение направления сливного шланга
• Шланг должен быть жестко закреплен на месте после завершения установки и испытания на утечку газа;
более подробная информация приведена на стр. 47.
• Убедитесь, что направление сливного шланга установлено правильно. Неправильная установка может
привести к протечке конденсатной воды.
• Если сливной шланг проходит внутри помещения, изолируйте этот шланг так, чтобы капающий конденсат
не повредил мебель или полы.
• НЕ ЗАМУРОВУЙТЕ СОЕДИНЕНИЯ СЛИВНОГО ШЛАНГА! Соединения сливного шланга должны быть легко
доступными и удобными для обслуживания
• Убедитесь, что внутренний блок находится в вертикальном положении, когда вы льете воду, чтобы
выполнить проверку на утечку.
Убедитесь, что вода не заливает электрические элементы.
Изменяйте направление сливного шланга только при необходимости.
1. Снимите резиновый колпачок плоскогубцам
и.
2. Отсоедините сливной шланг, потянув его на себя и повернув налево.
3. Вставьте сливной шланг и зафиксируйте его винтом в пазу сливного
шланга и на выпуске из поддона.
4. Вставьте резиновый колпачок отверткой, поворачивая его вправо до
тех пор, пока он не достигнет конца паза.
5. Проверьте на утечку обе стороны выпуска слива.
Сливной
шланг
Отверстие для
винта
Винт
Резиновый
колпачок
Выпуск сливного
поддона
Лейте воду в направлении стрелки
Направление сливаемой воды
6. Пропустите сливной шланг под трубкой хладагента и надежно
закрепите его.
7. Пропустите сливной шланг через отверстие в стене. Проверьте,
наклонен ли он вниз, как показано на рисунке.
8. Пользуясь способом естественного слива, убедитесь, что слив
происходит нормально.
Защитная трубка
Сливной шланг
Удлинение
сливного шланга
ПРИМЕЧАНИЕ
ОСТОРОЖНО
ОСТОРОЖНО
