4 | DNX5240BT/DNX5240/DDX5024/DDX5054/DDX54R

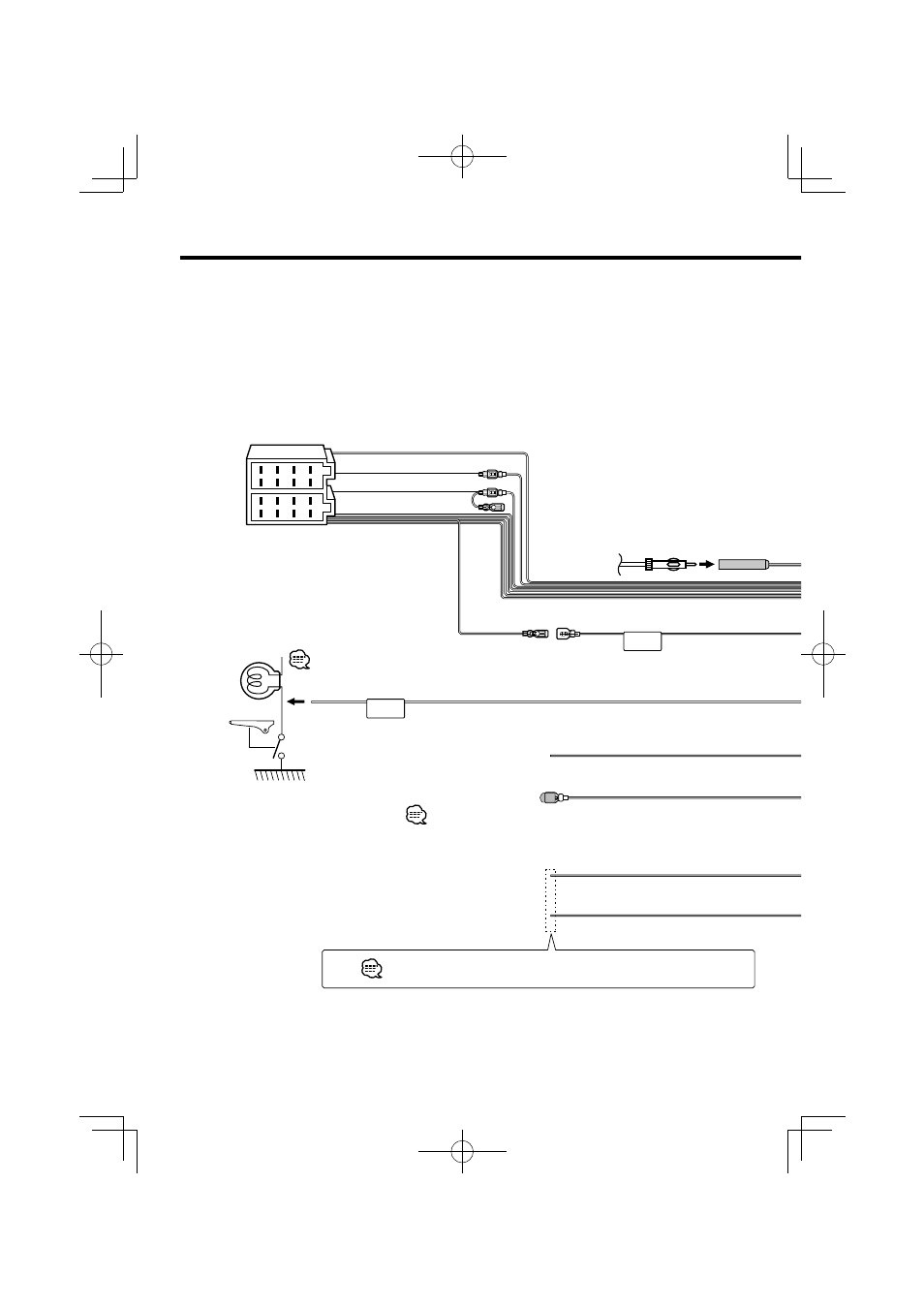

Подключение
PRK SW
ILLUMI
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Провод антенны
В целях безопасности всегда подключайте датчик стояночного тормоза.
Датчик стояночного тормоза (светло-зеленый)
Подсоедините к жгуту проводов детектора
автомобильного стояночного тормоза.
Kабель аккумулятора (желтый)
Провод заземления (черный)
Kабель зажигания (красный)
Входы пульта дистанционного управления
(голубой/желтый)
К пульту дистанционного управления
Если соединений не выполняется, не вытаскивайте провод из наконечника.
Подсоедините к заземленному разъему, когда звонит
телефон или во время разговора.
Кабель отключения звука (коричневый)
Подключите к разъему регулировки мощности (при использовании
дополнительного усилителя мощности) или к разъему управления
антенной в автомобиле.
Провод регулировки мощности/управления
двигателем антенны (синий/белый)
Провод управления затемнением
(оранжевый/белый)
Провод датчика заднего хода
(фиолетовый/черный)
При использовании камеры заднего вида
(опция) подсоедините к жгуту проводов фар
заднего хода.
(оранжевый/белый)
Разъем A
Разъем B
Чтобы использовать функцию дистанционного управления
рулевым колесом, необходимо установить адаптер дистанционного
управления (не входит в комплект поставки), который
соответствует модели Вашего автомобиля.
Когда данная клемма не используется, оставьте на ней колпачок.
