12
|
DNX5240BT/DNX5240/DDX5024/DDX5054/DDX54R

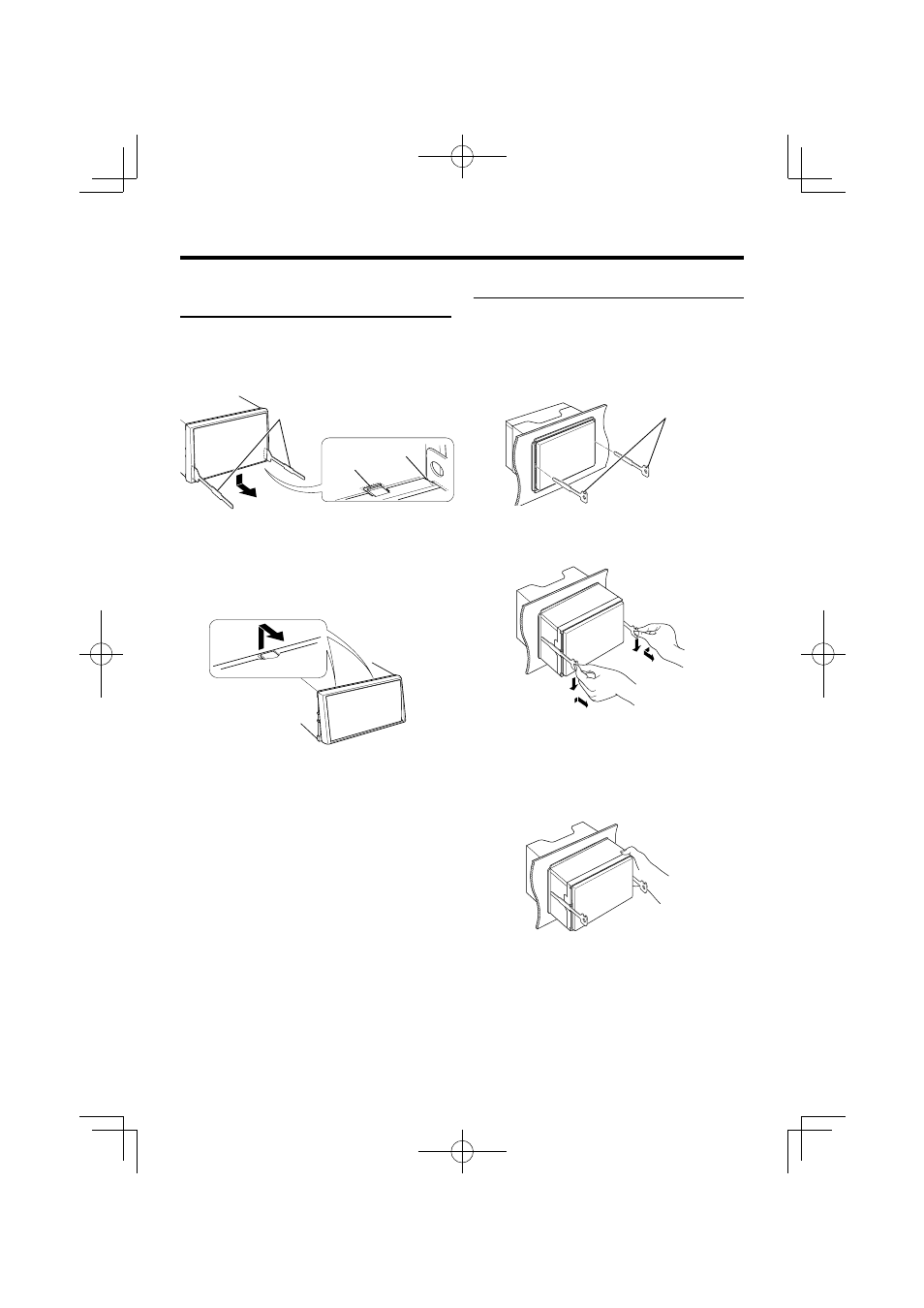

Снятие жесткой резиновой оправки
(рамки)
1. Вставьте зажимные шпильки инструмента для
снятия 2 и разблокируйте два замка в нижней
части.
Опустите оправку и потяните ее вперед, как
показано на рисунке.
Принадлежность 2
Фиксатор
Стопор
⁄
• С верхней стороны оправка снимается таким же
образом.
2. После удаления оправки с нижней части
разблокируйте два верхних замка.
Cнятие устройства
1. Удалите жесткую резиновую оправку (см.
процедуру удаления в разделе <Удаление
жесткой резиновой оправки>.
2. Вставьте два инструмента для снятия 2 глубоко
в разъемы с каждой стороны, как показано на
рисунке.
Принадлежность 2
3. Вставьте два инструмента для снятия 5 глубоко
в разъемы с каждой стороны, как показано на
рисунке.
⁄
• Еще опустите инструменты для снятия и вытащите блок
на половину, делая упор во внутрь.
4. Руками извлеките устройство полностью,
соблюдая осторожность, чтобы не уронить его.
Удаление монитора/проигрывателя
