DDX7029

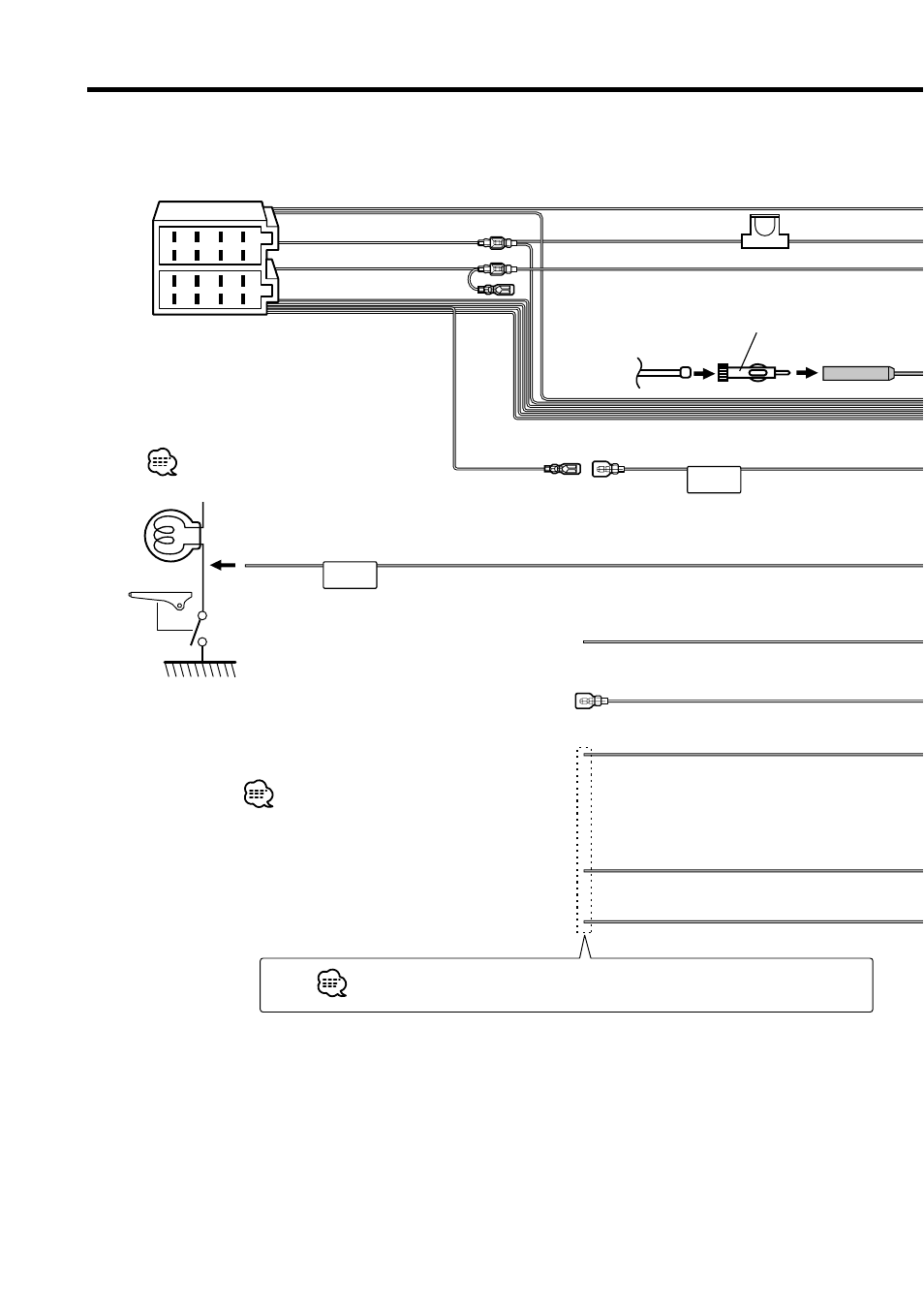

Подключения
ILLUMI
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
PRK SW
Разъем А
Разъем В
Провод заземления (черный)
Провод аккумулятора (желтый)
Провод системы зажигания (красный)
Предохранитель
(5 А)
Антенный переходник (ISO-
JASO) (принадлежность (4))
Антенный кабель (ISO)
Используя поставляемый переходник,
подключите к переключателю ручного
тормоза автомобиля.
(Оранжевый/белый)
Провод управления димме-
ром (оранжевый/белый)
Провод подключения к ручному тормозу (светло-зеленый)
В целях безопасности всегда выполняйте подключение к ручному тор-
мозу.
К проводам ламп заднего хода
Провод подключения к лампам заднего хода
(фиолетовый/белый)
Провод ДУ (светло-синий/желтый)
К пульту ДУ на рулевой колонке
Подключите к контакту, который заземляется при поступ-
лении телефонного звонка или во время разговора.
Информация о подключении навигацион-
ной системы приведена в инструкции по
эксплуатации навигационной системы.
Подсоедините либо к контакту управления питанием, когда
используется дополнительный усилитель мощности, или к вы-
воду управления антенной в автомобиле.
К гнезду EXT.AMP.CONT. усилителя, поддерживающего фун-
кцию внешнего управления.
Провод отключения звука (коричневый)
Провод управления мощностью/провод
управления приводом антенны (синий/
белый)
Провод управления внешним усилите-
лем (розовый/черный)
Если эти подключения не выполняются, следите за тем, чтобы оголенные
концы проводов не выступали из изоляционного столбика.
