Извлечение монитора/проигрывателя
Извлечение жесткой
резиновой рамки
Извлечение ресивера

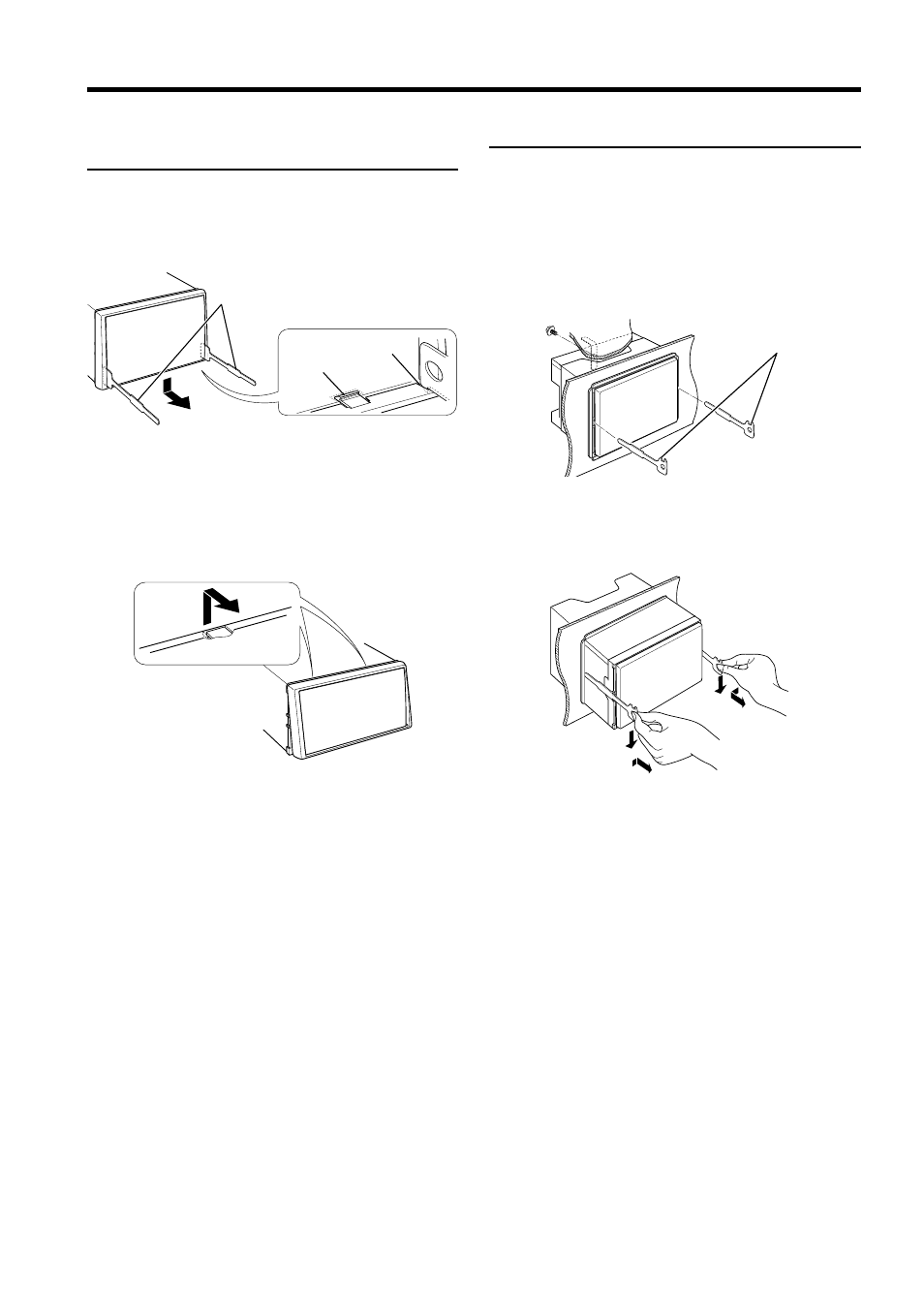

1. Вставьте выступы на ключах (3) в пазы и осво-
бодите два фиксатора на нижнем уровне.
Опустите рамку и потяните на себя, как показано
на рисунке.
⁄
- Рамка может быть извлечена аналогичным способом,
начиная сверху.
2. Когда нижний уровень будет разблокирован, ос-
вободите два верхних фиксатора.
Принадлежность (3)
Ключ для съема лицевой панели
Фиксатор
Выступ
1. Извлеките жесткую резиновую рамку, как описа-
но ранее.
2. Открутите фиксирующий шуруп (M4х8) на зад-
ней панели
3. Вставьте два ключа для снятия (принадлежность
(3)) в отверстия с каждой стороны, как показано на
рисунке.
Принадлежность (3)
4. Нажмите на ключи вниз и тяните ключи на себя
до тех пор, пока ресивер не будет извлечен до по-
ловины.
⁄
- Будьте осторожны, не получите травму.
5. Руками вытяните ресивер до конца на себя. Не
уроните ресивер.
