Русский

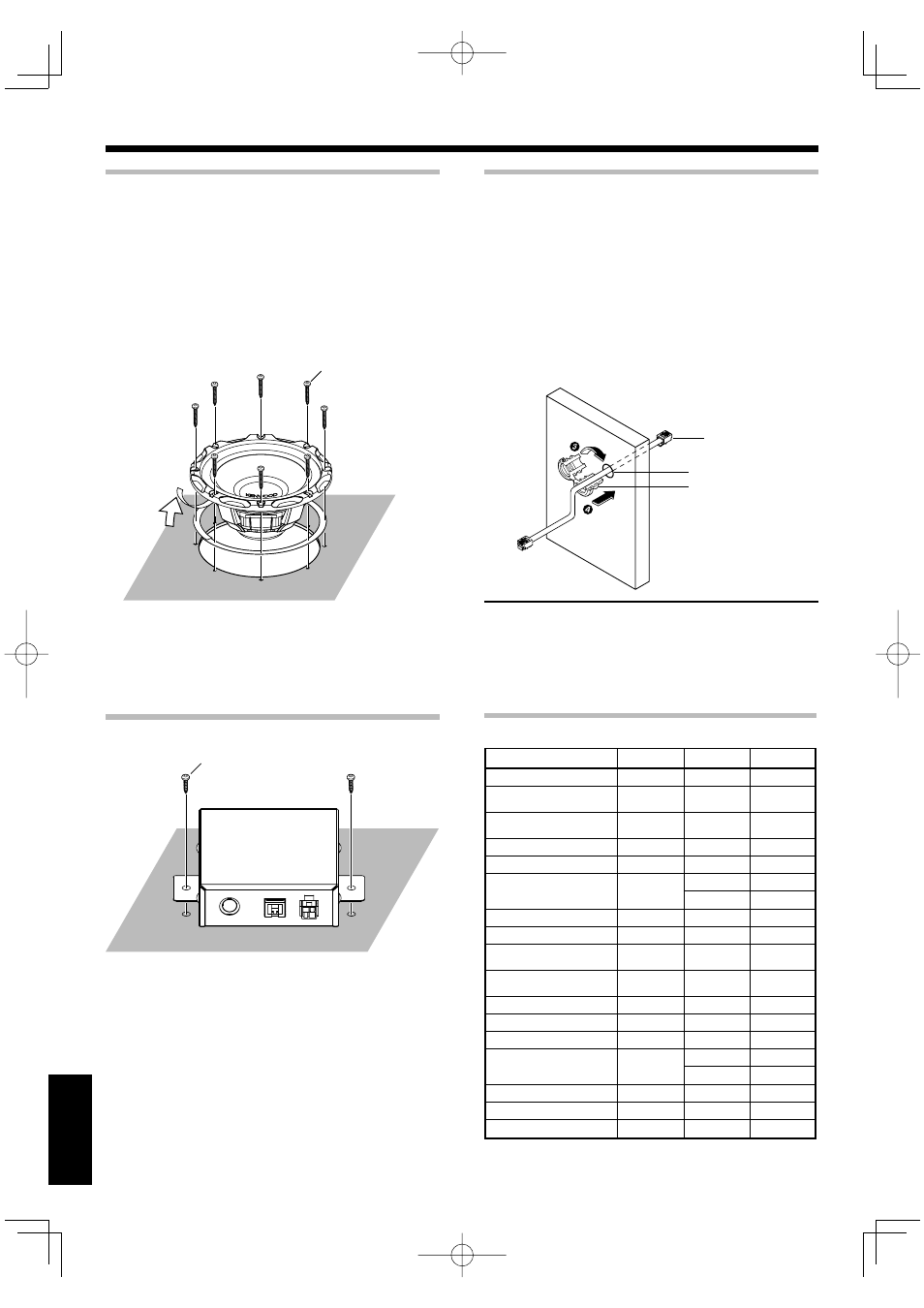

Установка
1 Разместите прилагаемый шаблон на панели, а
затем отметьте положения отверстий.
2 Откройте большое отверстие и сделайте
отверстия под винты.
3 Снимите защитный лист с прокладки и
прикрепите ее к кромке на задней стороне
громкоговорителя так, чтобы кромка была
полностью закрыта.
Закрепление сабвуфера
Закрепление сабвуфера
7 Винт (ø 4 x 16) x 2
Установка Блока управления
Установка Блока управления
POWER
REMOTE
LINK
Как использовать Втулку провода
Как использовать Втулку провода
При использовании корпуса для Низкочастотного динамика,
используйте прилагаемую Втулку провода.
ø 17,5
4 Соединительный
кабель
5 Втулка провода
1 На корпусе Низкочастотного динамика, проделайте
отверстие (ø 17,5) для установки Втулки провода
5.
2 Пропустите Соединительный кабель 4 через
отверстие корпуса Низкочастотного динамика.
3 Закрепите Втулку провода 5 на соответствующей
позиции Соединительного кабеля
4.
4 Протолкните Втулку провода 5 в отверстие на
корпусе Низкочастотного динамика.
Примечания:
• Надежно вставьте Втулку провода
5, так как при наличии
зазоров, будет происходить протекание воздуха.
• Со блюдай те пр е до с тор ож н о с т ь, ч то б ы н е до п ус т и т ь
сдавливания Соединительного кабеля
4 на поверхности
Втулки провода
5.
6 Винт (ø 4 x 35) x 8
ОБОЗНАЧЕНИЕ
ЕДИНИЦА
ЗНАЧЕНИЕ
Номинальный импеданс
Z
Ω
4
Сопротивление
постоянному току
Revc
Ω
3,4
Индукция звуковой
катушки
Levc
mH
0,56
Площадь поршня
Sd
sq.m
0,052
Коэф. электромех. связи
BL
T.m
9,53
Акустическая податливость
уровня громкости
Vas
Liters
97,75
cu.ft
3,45
Масса перемещения
Mms
g
105,6
Частота резонанса
Fs
Hz
30,9
Механический фактор
качества
Qms
9,59
Электрический фактор
качества
Qes
0,77
Общий фактор качества
Qts
0,71
Пиковая мощность
W
800
Пиковая амплитуда
Xmax
mm
4,6
Смещение
cc
5.190
cu.ft
0,183
Монтажная глубина
mm (in.)
150 (5-7/8)
Вес магнита
g (oz)
740 (26,1)
Диаметр звуковой катушки
mm (in.)
50 (1-15/16)
Технические характеристики
Технические характеристики
