Подключение пульта ДУ Подключение пульта ДУ
2 Пульт ДУ
Примечание:
Функция подсветки не может использоваться, если Пульт ДУ
2 не подключен. Обязательно подключите Пульт ДУ 2 к Блоку управления 1.
1 Блок управления
Подключите Пульт ДУ 2 к терминалу REMOTE
Блока управления 1.
Низкочастотный динамик
(KFC-W3000L)
1 Блок управления
4 Соединительный
кабель
3 Кабель
постоянного тока
BATT: Желтый
GND: Черный
P.CONT: Синий/Белый
Предохранитель
(2A)
Провод колонки (продается отдельно)
Усилитель
Подключите к фиксирующей
части в нижней части гнезда LINK.
Центральный блок
Аккумулятор
Если на усилителе не
имеется терминала
управления питанием,
подключите синий/
белый провод к линии
дополнительного
оборудования (линия
на позиции АСС
переключателя замка
зажигания).
Усилитель к данному изделию не прилагается.
Пожалуйста, используйте усилитель,
продающийся отдельно.

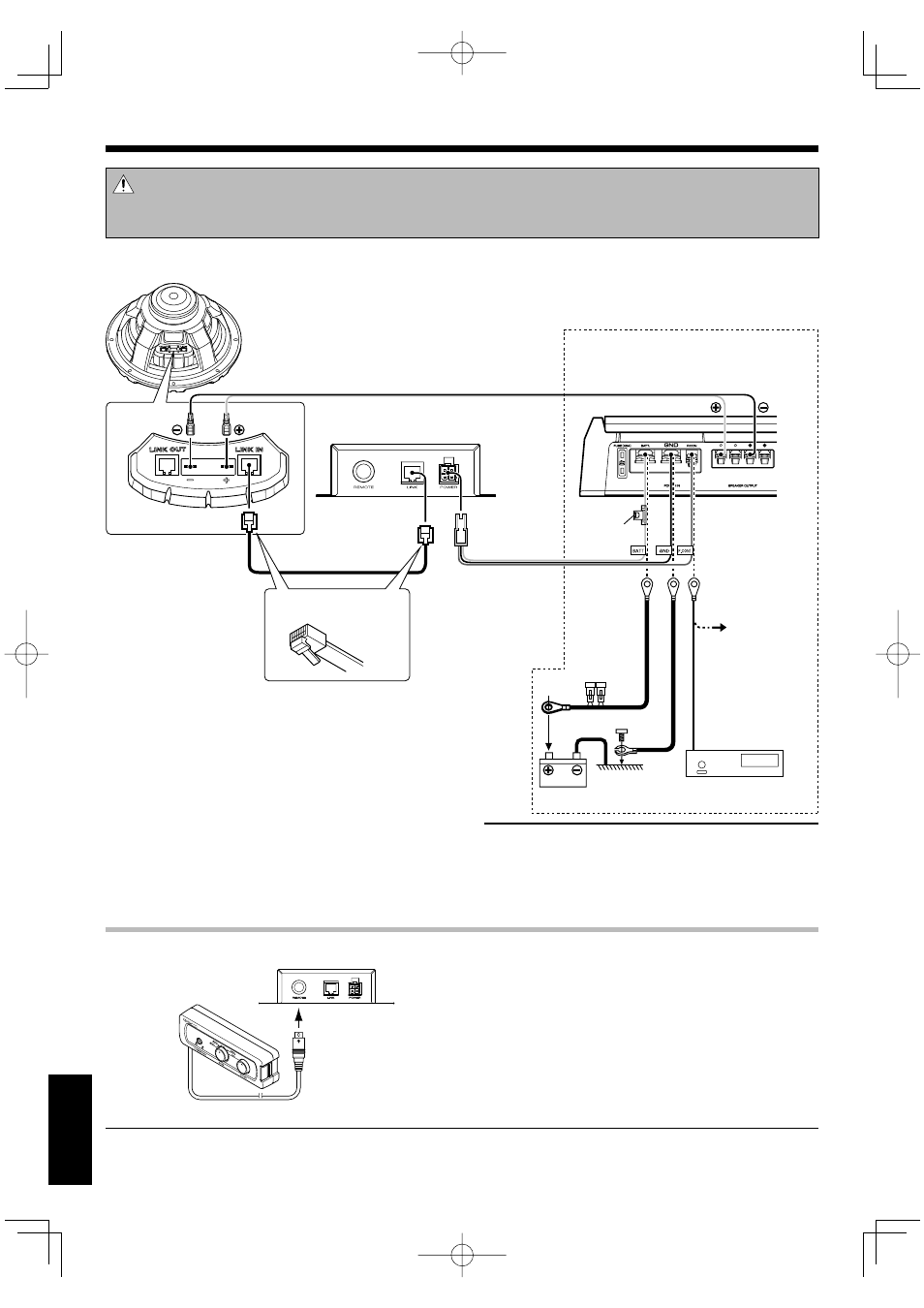

1 Подключите гнездо POWER Блока управления 1
и усилитель через кабель постоянного тока 3.
(Если на усилителе не имеется терминала
управления питанием, подключите к линии
дополнительного оборудования (АСС).)
2 Подключите гнездо LINK Блока управления 1
и гнездо LINK IN Низкочастотного динамика
через Соединительный кабель
4.
(Модульный кабель (продающийся отдельно)
не может использоваться.)
3 Подключите усилитель и Низкочастотный
динамик через провода колонок.
Примечания:
• Ф у н к ц и я п о д с в е т к и н е м о ж е т и с п о л ь з о в а т ь с я , е с л и
Соединительный кабель 4 ошибочно подключен к гнезду LINK
OUT на Низкочастотном динамике. Соединительный кабель 4
должен подключаться к гнезду LINK IN.
• Не подключайте или отсоединяйте соединительные кабели без
предварительного отключения питания. В противном случае,
это может привести к сбоям.
Внимание:
Перед соединением, обязательно удалите провод с отрицательного терминала батарейки. После завершения всех соединений, снова
убедитесь в правильности соединений. После проверки, подключите провод от отрицательного терминала батарейки.
Подключение
