Русский

РУ
ССКИЙ

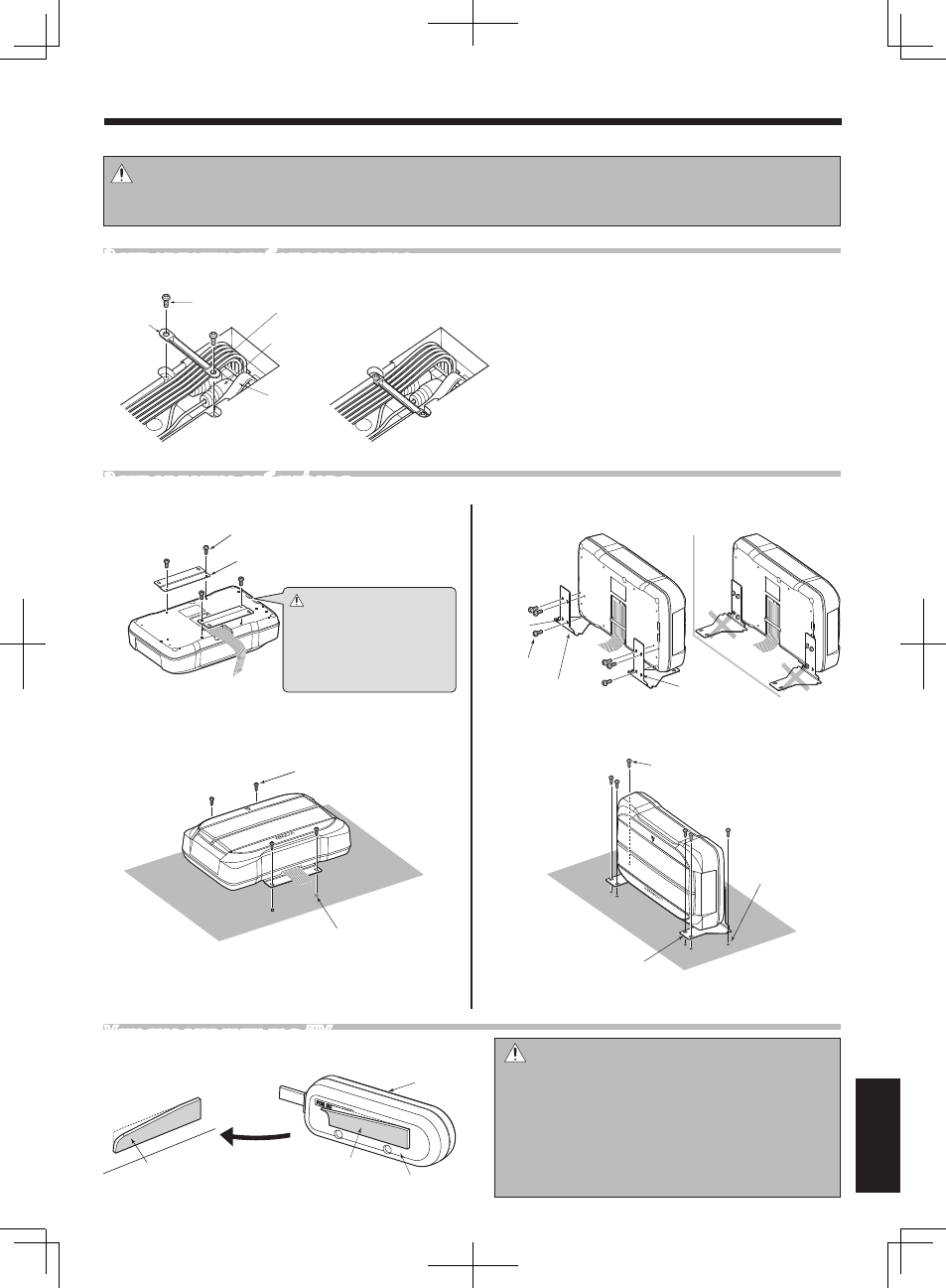

Установка
Перед установкой колонки на месте установки, временно подключив ее, убедитесь, что звучание выводится.
Внимание:
• Устанавливайте в местах, где не будет создаваться препятствий вождению, входу или выходу из автомобиля, и перемещению внутри салона автомобиля.
• Надежно закрепите изделие, чтобы оно не могло быть сдвинуто из-за вибраций и толчков во время вождения.
Закрепление кабеля на месте
1
Подключите 10-контактный соединительный
кабель 6, , кабель RCA 9, и пульт ДУ 8 к
колонке. (Рис. 1)
( При подключении к входному терминалу
колонки, нет необходимости в кабеле RCA)
( Подключаемые кабели зависят от системы.
Смотрите подключение на примере.)
2 Прикрепите кабели к колонке с помощью
крепления C 3, и закрепите с помощью
крепежных винтов 4. (Рис. )
9 Кабель RCA
6 10-контактный
соединительный провод
8
Пульт ДУ
4 Крепежный винт x 2
3
Крепление C
(Рис. 1) (Рис. 2)
Закрепление сабвуфера
Горизонтальная плоскости Боковая установка
4 Крепежный винт x 4
1 Крепление A x 2
Внимание :
Данная часть слегка
нагревается по сравнению
с другими частями, так как
она выполняет функцию
излучателя тепла от
усилителя.
1
2
1
2
Надежно прикрепите крепления A 1 к колонке с помощью
крепежных винтов 4. Соблюдайте предосторожность,
и не давайте подключенным кабелям оставаться между
колонкой и креплениями A 1.
5 Нарезной винт x 4
Пробурите четыре направляющих
отверстий для ø3,6 мм винтов.
Пробурите направляющие отверстия для φ, мм винтов
на участке листового металла автомобиля, и с помощью
шурупов прикрепите колонку к автомобилю 5.
Установка пульта ДУ
8 Пульт ДУ
Задняя панель
7 Липучая лента
(Твердая поверхность)
7 Липучая лента
(Мягкая поверхность)
Автомобиль
Внимание
:
Устанавливайте пульт ДУ в местах, где он не будет мешать вождению.
Избегайте его установки в местах, подвергающихся прямому попа-
данию солнечных лучей или прямому попаданию горячего воздуха
от обогревателя. В ином случае, изделие может ухудшиться, и также
представлять риск пожара.
Перед наклеиванием липучей ленты, сотрите пыль с места установки.
Если на пульт ДУ наклеена липучая лента, он не может устанавли-
ваться на основной блок.
С помощью поставляемой липучей ленты, установите
пульт ДУ на автомобиле.
4 Крепежный
винт x 6
2
Крепление B x 2
Неисполь-
зуемые
отверстия
Неиспользуемые
отверстия
Пробурите направляющие отверстия для φ, мм винтов
на участке листового металла автомобиля, и с помощью
шурупов прикрепите колонку к автомобилю 5.
Отрегулируйте высоту установки таким образом, чтобы
колонка не дребезжала, и прикрепите кронштейн B 2 к
сабвуферу с помощью крепежных винтов 4.
5 Нарезной винт x 6
Пробурите
шесть
направляющих
отверстий для
ø3,6 мм винтов.
2 Крепление B x 2
