Kenwood KSC-SW10 - Инструкция (Страница 6)

РУ
ССКИЙ

Русский
Подключение сабвуфера к выходу сабвуфера (нерегулируемый) центрального блока
Подключите сабвуфер к выходу сабвуфера
(нерегулируемый выход) или гнездам RCA для
фронтального выхода от центрального блока.
Примечания:
• Изучите инструкции по эксплуатации к подключенным
компонентам, как центральный блок, а также данную
инструкцию по эксплуатации.
• Пожалуйста, приобретите отдельно продающийся кабель
RCA.
Используйте поставляемый кабель RCA 9 для подключения
сабвуфера и отдельно купленного кабеля RCA.
• Когда центральный блок содержит DSP, подключите сабвуфер
к выходу сабвуфера (нерегулируемый выход) или гнездам
RCA для фронтального выхода. Не подключайте гнезда
RCA для заднего выхода, так как эффект низкочастотный
воспроизведения может ослабевать из-за эффекта DSP.
Фронтальная колонка
Центральный блок
KSC-SW10
Примеры

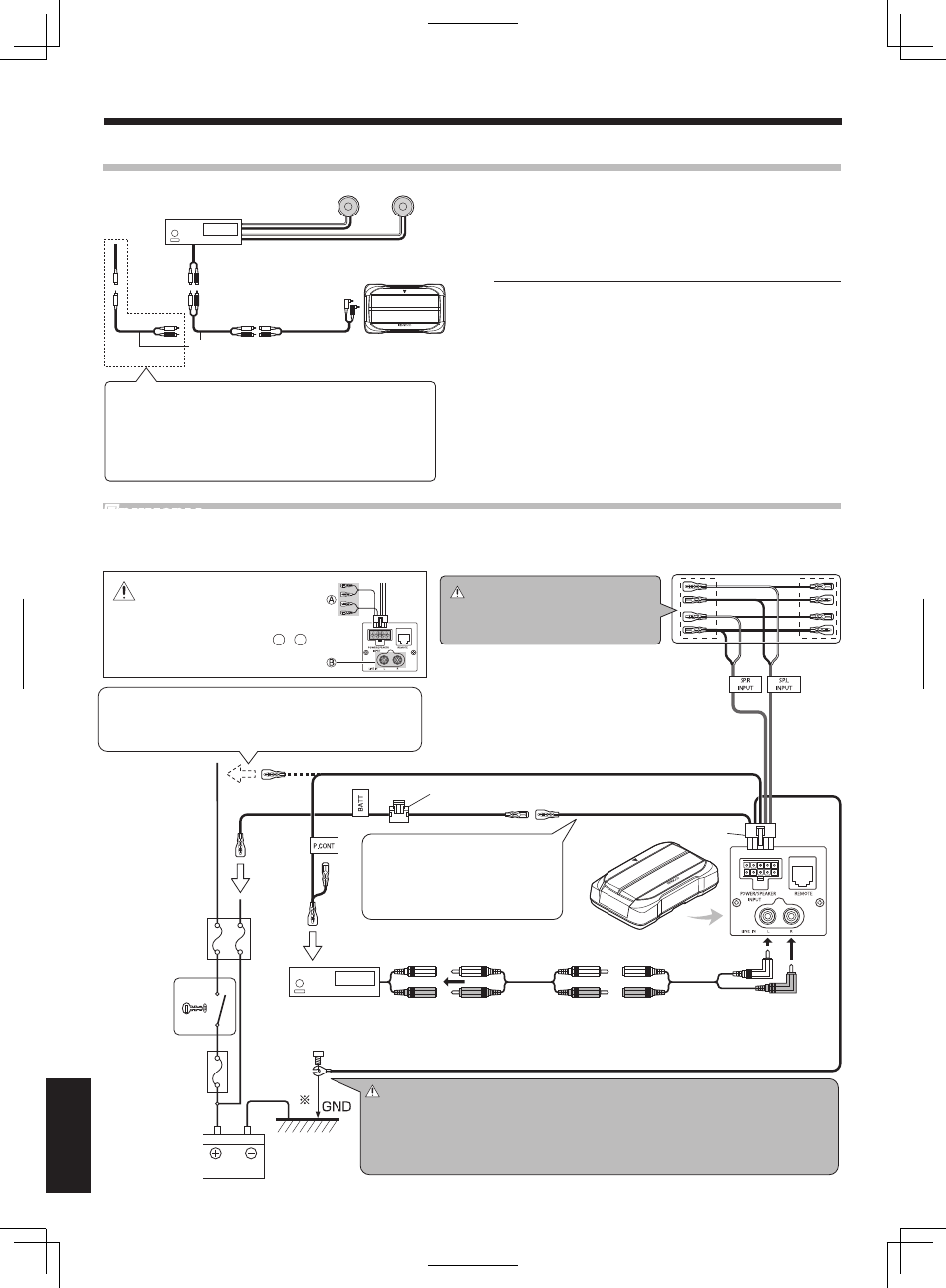

На следующей схеме отображено типичное подключение для эффективного прослушивания стереофонической
системы автомобиля. Подключите систему с учетом примера.
Если отсутствует терминал управления питанием на центральном
блоке, подключите синий/белый провода к дополнительной
линии
(линия на позиции АСС переключателя ключа зажигания).
Центральный блок
(SUB WOOFER OUT,
Нерегулируемый выход )
Синий/Белый
Желтый Желтый
Внимание:
Подключите терминал заземления черного провода напрямую через винт к неокрашенной
металлической части автомобиля. При установке питания на ON без подключения данного тер-
минала может привести к поломке стереофонической системы. Обязательно подключите его.
Также, окрашенные металлические панели, др., не заземлены, и не будут срабатывать соответс-
твующим образом. Будьте внимательны.
Аккумулятор
Блок
предохранителей
машины
(Основной
предохранитель)
Блок
предохранителей
машины
Переключатель
ключа
зажигания
Предохранитель 10А
При зудящем шуме от колонок
при работающем двигателе,
прикрепите фильтр линейного
шума (продается отдельно) на
провод питания.
Кабель RCA
(Отдельно
продающиеся детали)
9 Кабель RCA
Если на центральном блоке имеется одно гнездо RCA,
используйте кабель RCA, преобразующий выхода на два
гнезда RCA как показано выше.
Выход сабвуфера будет уменьшен наполовину, если не
используется преобразующий кабель.
Внимание
:
Пр и лю б ы х о б с то я те ль с т в а х ,
никогда не подключайте источники
к разрубленным терминалам A и B
одновременно.
Внимание:
Во избежание коротких замыканий,
оберните неиспользующиес я
терминалы изоляционной лентой.
Кабель RCA (Отдельно
продающиеся детали)
9 Кабель RCA
6 10-контактный
соединительный провод
