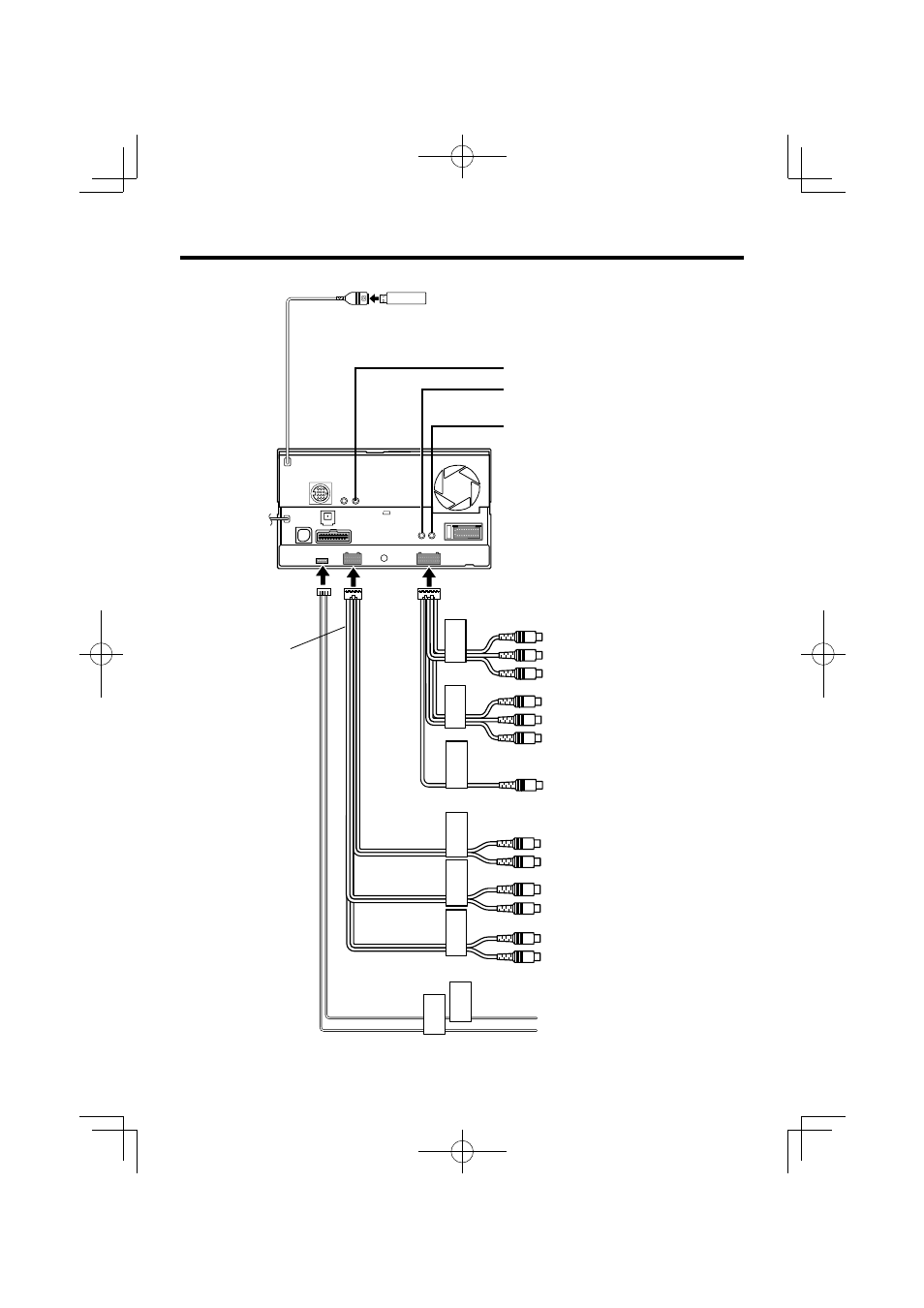

Подключение системы
CAMERA
REAR VIEW
A
V
IN
FR
ONT
REAR
W
OOFER
SUB
RELA
Y 2
RELA
Y 1
A
V
OUT
Предварительный выход
фронтальной системы
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
Предварительный выход тыловой
системы.
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
Предварительный выход
низкочастотного динамика.
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
Вход камеры заднего вида
• Видеовход (желтый)
Вход аудио/видео
• Видеовход (желтый)
• Вход левого канала аудио (белый)
• Вход правого канала аудио (красный)
Выход аудио/видео
• Видеовыход (желтый)
• Выход левого аудиоканала (белый)
• Выход правого аудиоканала (красный)
К блоку реле
(Только для моделей DNX)
Принадлежность
2
Устройство USB
(имеется в продаже)
Видео вход (переключаемый вход 2 iPod/AV)
Миништекер без сопротивления (3,5φ)
Цифровой выход
Аудио вход (переключаемый вход 2 iPod/AV)
Миништекер стерео без сопротивления (3,5φ)
Принадлежность
3
Принадлежность
4
Разъем USB
