DNX7240BT/DNX7540BT/DDX6054

Подключение проводов к разъемам

Taблица функций разъема

Номера
штырей
разъемов
ISO

Цвет кабеля

Функции

Разъем

внешнего

источника

питания

A-4

Желтый

Аккумулятор

A-5

Синий/белый

Управление питанием

A-6

Оранжевый/

белый

Регулятор затемнения

A-7

Kрасный

Зажигание (АCC)

A-8

Черный

Заземление

Разъем

акустической

системы

B-1

Фиолетовый

Тыловой правый (+)

B-2

Фиолетовый/

черный

Тыловой правый (–)

B-3

Cерый

Фронтальный правый (+)

B-4

Серый/черный

Фронтальный правый (–)

B-5

Белый

Фронтальный левый (+)

B-6

Белый/черный

Фронтальный левый (–)

B-7

Зеленый

Тыловой левый (+)

B-8

Зеленый/черный Тыловой левый (–)

2ПРЕДУПРЕЖДЕНИЕ

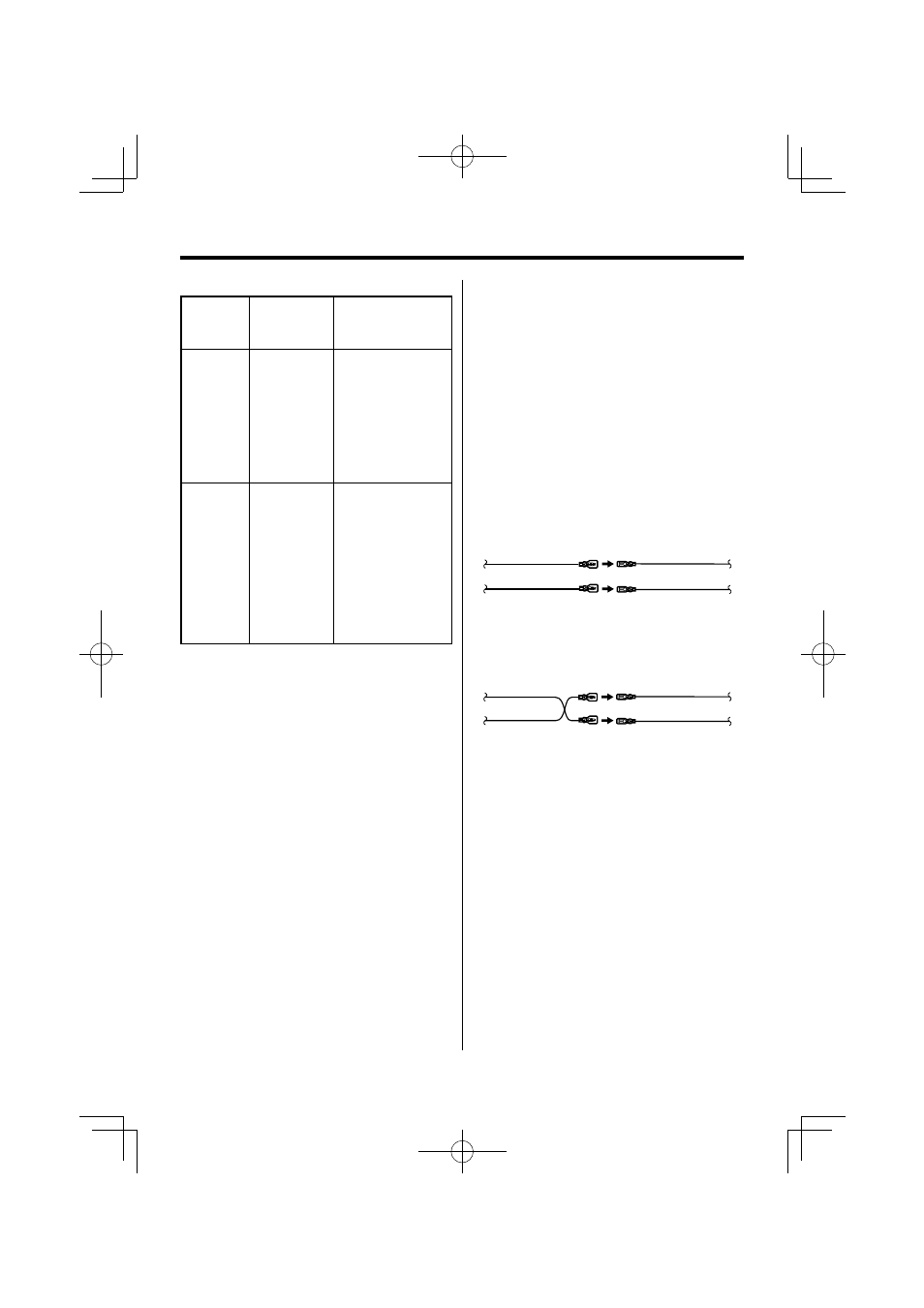

Подключение разъема ISO

Расположение штырей в разъемах ISO зависит от

типа вашего автомобиля. Во избежание повреждения

устройства следите за правильностью подключения.

Стандартное подключение жгута проводов описано ниже

в пункте 1. Если штыревые разъемы ISO установлены, как

описано в пункте 2, то можно выполнять соединение

согласно представленному ниже рисунку.

При установке этого устройства в автомобилях
Volkswagen

и т.д. убедитесь в том, что кабель подключен,

как это показано ниже на рисунке 2.

1 Настройка по умолчанию: штекер А-7 (красный)

автомобильного разъема ISO подключен

к зажиганию, а штекер А-4 (желтый) – к

стабилизированному источнику питания.

Устройство

Автомобиль

Штекер А-7 (красный)

Штекер А-4 (желтый)

Кабель зажигания

(красный)

Kабель аккумулятора

(желтый)

2 Штекер А-7 (красный) автомобильного разъема

ISO подключен к стабилизированному источнику

питания, а штекер А-4 (желтый) – к зажиганию.
