Pyccкий | 5
ANT. CONT P.CONT
MUTE
REVERSE
REMOTE CONT STEERING WHEEL REMOTE INPUT
2ПРЕДУПРЕЖДЕНИЕ

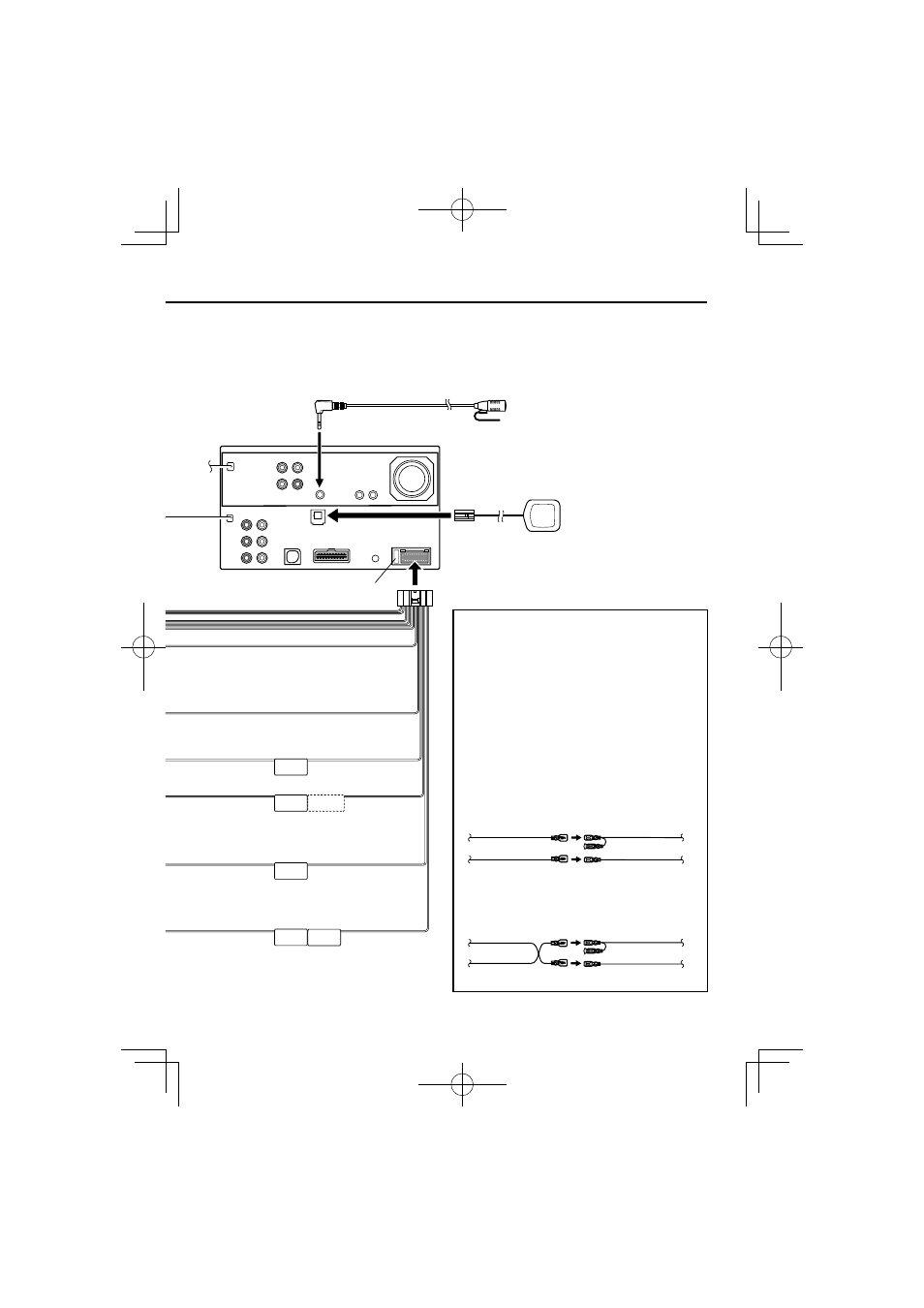

Подключение разъема ISO
Расположение штырей у разъемов ISO зависит от типа
автомобиля. Во избежание повреждения устройства следите
за правильностью подключения.
Стандартное подключение жгута проводов описано ниже
в пункте 1. Если штыревые разъемы ISO установлены, как
описано в пункте 2, то можно выполнять соединение
согласно представленному ниже рисунку.
Обязательно переподключите кабель, как показано в пункте
2 ниже, чтобы установить это устройство на автомобиль
Volkswagen или подобный.
1 Настройка по умолчанию: штекер А-7 (красный)
автомобильного разъема ISO подключен
к зажиганию, а штекер А-4 (желтый) – к
стабилизированному источнику питания.
Устройство Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания
(красный)
Кабель аккумулятора
(желтый)
2 Штекер А-7 (красный) автомобильного разъема
ISO подключен к стабилизированному источнику
питания, а штекер А-4 (желтый) – к зажиганию.
Устройство Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания
(красный)
Кабель аккумулятора
(желтый)
Принадлежность 1
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ( 15A )
Антенна GPS (Принадлежность 3)
(см. стр. 8)
Микрофон Bluetooth
(Принадлежность 2) (см. стр. 8)
