4
|
DNX SERIES/ DDX SERIES
PRK SW
ILLUMI
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8

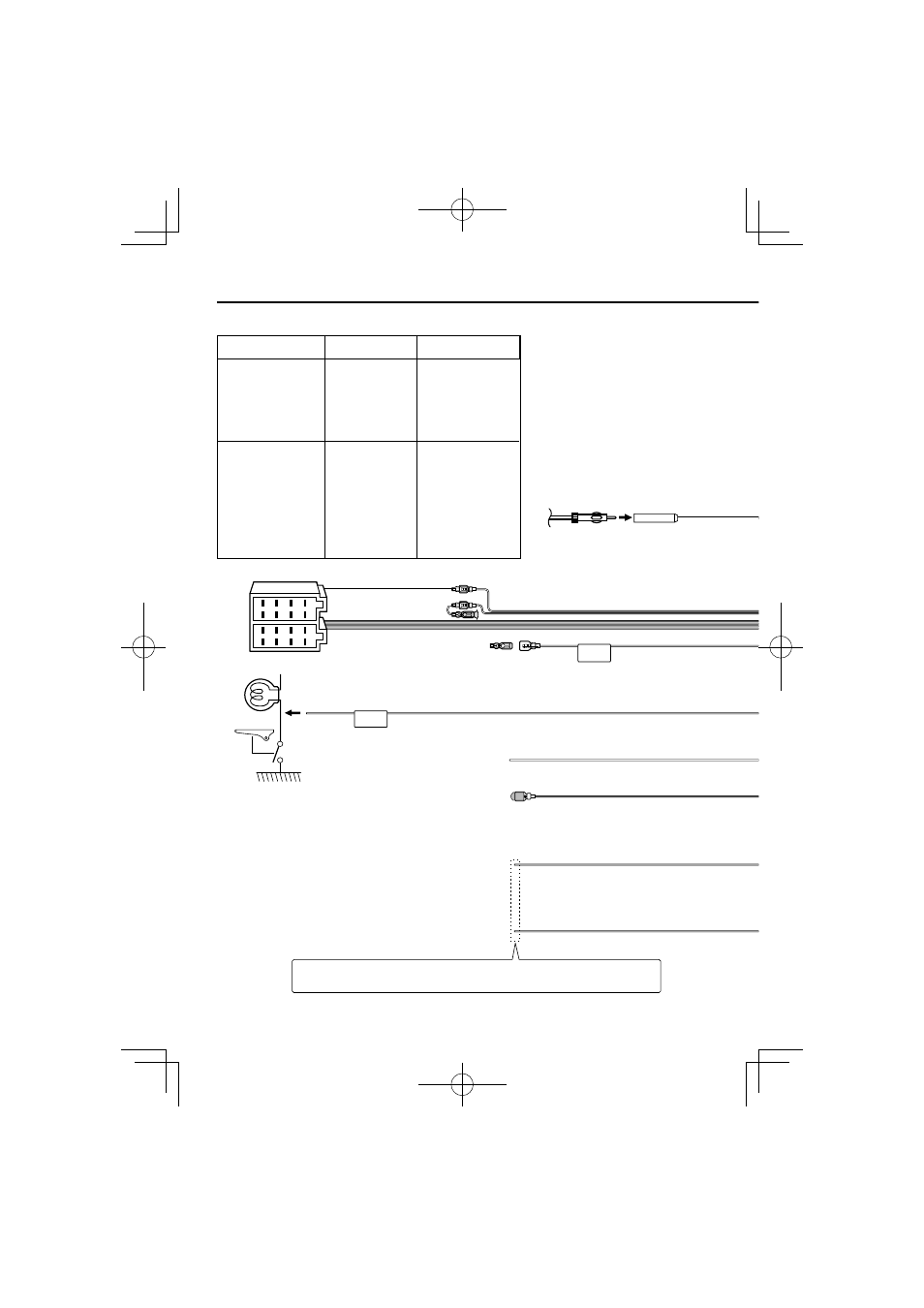

Подключение
Taблица функций разъёма
Номера штырей
разъемов ISO
Цвет кабеля
Функции
Разъем для внешнего
источника питания
A-4
Желтый
Аккумулятор
A-5
Синий/белый
Управление питанием
A-6
Оранжевый/белый
Регулятор затемнения
A-7
Kрасный
Зажигание (АCC)
A-8
Черный
Заземление
Разъем акустической
системы
B-1
Фиолетовый
Тыловой правый (+)
B-2
Фиолетовый/чёрный
Тыловой правый (–)
B-3
Серый
Фронтальный правый (+)
B-4
Серый/черный
Фронтальный правый (–)
B-5
Белый
Передний левый (+)
B-6
Белый/черный
Фронтальный левый (–)
B-7
Зеленый
Задний левый (+)
B-8
Зеленый/черный
Тыловой левый (–)
Kабель аккумулятора (желтый)
Kабель зажигания (красный)
Подключите к гнезду включения-выключения питания, если
используется дополнительный усилитель мощности, или к гнезду
управления антенной в автомобиле.
Провод регулировки мощности/управления
двигателем антенны (синий/белый)
Провод управления
затемнением
(оранжевый/белый)
(оранжевый/белый)
Провод антенны
Гнездо для антенны
FM/AM (JASO)
Если соединений не выполняется, не вытаскивайте провод из наконечника.
Подсоедините к заземленному разъему, когда звонит
телефон или во время разговора.
Провод отключения звука (коричневый)
О подсоединении навигационной системы
Kenwood смотрите в руководстве по навигации.
Датчик стояночного тормоза (светло-зеленый)
Подсоедините к жгуту проводов детектора
автомобильного стояночного тормоза.
В целях безопасности всегда подключайте датчик стояночного тормоза.
Вход пульта дистанционного управления
(голубой/желтый)
К пульту дистанционного управления
Провод датчика заднего хода
(фиолетовый/белый)
При использовании камеры заднего
вида (опция) подсоедините к жгуту
проводов фар заднего хода.
Разъем A
Разъем B
Чтобы использовать функцию дистанционного управления рулевым колесом,
необходимо установить адаптер дистанционного управления (не входит в
комплект поставки), который соответствует модели Вашего автомобиля.
Когда данная клемма не используется, оставьте на ней колпачок.
⁄
⁄
⁄
⁄
