Pyccкий |
73
Подсоединение кабелей к гнездам для подключения

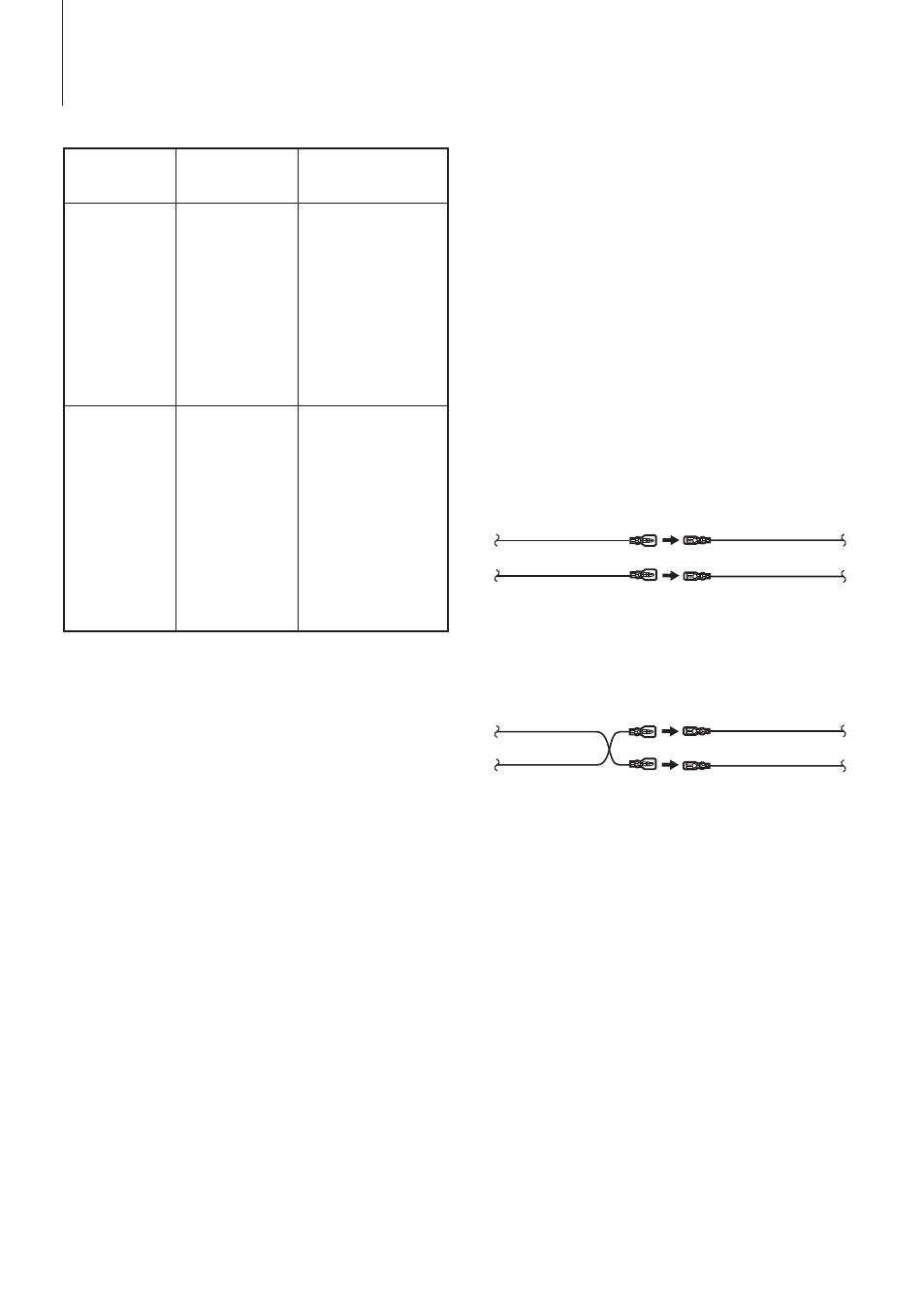

Taблица функций разъёма
Номера
штырьков
разъемов ISO
Цвет кабеля Функции
Разъем для
внешнего
источника
питания
A-4
Желтый Аккумулятор
A-5 Синий/белый Управление питанием
A-6 Оранжевый/
белый Регулятор
освещенности
A-7 Kрасный Зажигание (АCC)
A-8 Черный Заземляющее
соединение (земля)
Разъем для
акустической
системы
B-1
Фиолетовый Задний правый (+)
B-2 Фиолетовый/
чёрный Задний правый (–)
B-3 Cерый Передний правый (+)
B-4 Серый/чёрный Передний правый (–)
B-5 Белый Передний левый (+)
B-6 Белый/чёрный Передний левый (–)
B-7 Зеленый Задний левый (+)
B-8 Зелёный/чёрный Задний левый (–)
2 ПРЕДУПРЕЖДЕНИЕ
Подключение разъёма ISO
Расположение штырей у разъемов ISO зависит от
типа автомобиля, который вы водите. Во избежание
повреждения устройства следите за правильностью
подключения.
Cтандартное подключение жгута кабелей описано ниже
в пункте 1. Eсли штыри разъёма ISO расположены так,
как описано в пункте 2, выполните подключение в
соответствии с рисунком.
Убедитесь в подключении кабеля, как показано ниже на
рис. 2 при установке этого устройства в автомобилях
фирмы Volkswagen.
1 (Стандартный вариант) Штекер А-7 (красный)
автомобильного разъёма ISO подключается к
зажиганию, а штекер А-4 (желтый) — к источнику
постоянного тока.
Устройство
Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания
(красный)
Kабель батареи
(жёлтый)
2 Штекер А-7 (красный) автомобильного разъёма
ISO подключается к источнику постоянного тока,
а штекер А-4 (желтый) — к зажиганию.
Устройство Автомобиль
Штекер А-7 (красный)
Штекер А-4 (желтый)
Kабель зажигания
(красный)
Kабель батареи
(жёлтый)
