P.CONT
ANT.CONT
MUTE
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
L R
L R
Жёлтый (Kабель батареи)
Kрасный (Kабель зажигания)
Вход антенны для приёма
FM/AM-сигналов (JASO)
Антенный кабель
Жгут кабелей
(Принадлежность 1)
Если соединение не выполняется,
не вытаскивайте кабель из
наконечника.
Синий/белый (Провод
управления питанием/
управления антенной)
Kоричневый (Провод
управления отключением
звука)
Подключите к гнезду включения/выключения
питания, если используется дополнительный
усилитель мощности, или к гнезду управления
антенной в автомобиле.
Kрасный (Штекер А–7)
Желтый (Штекер А-4)

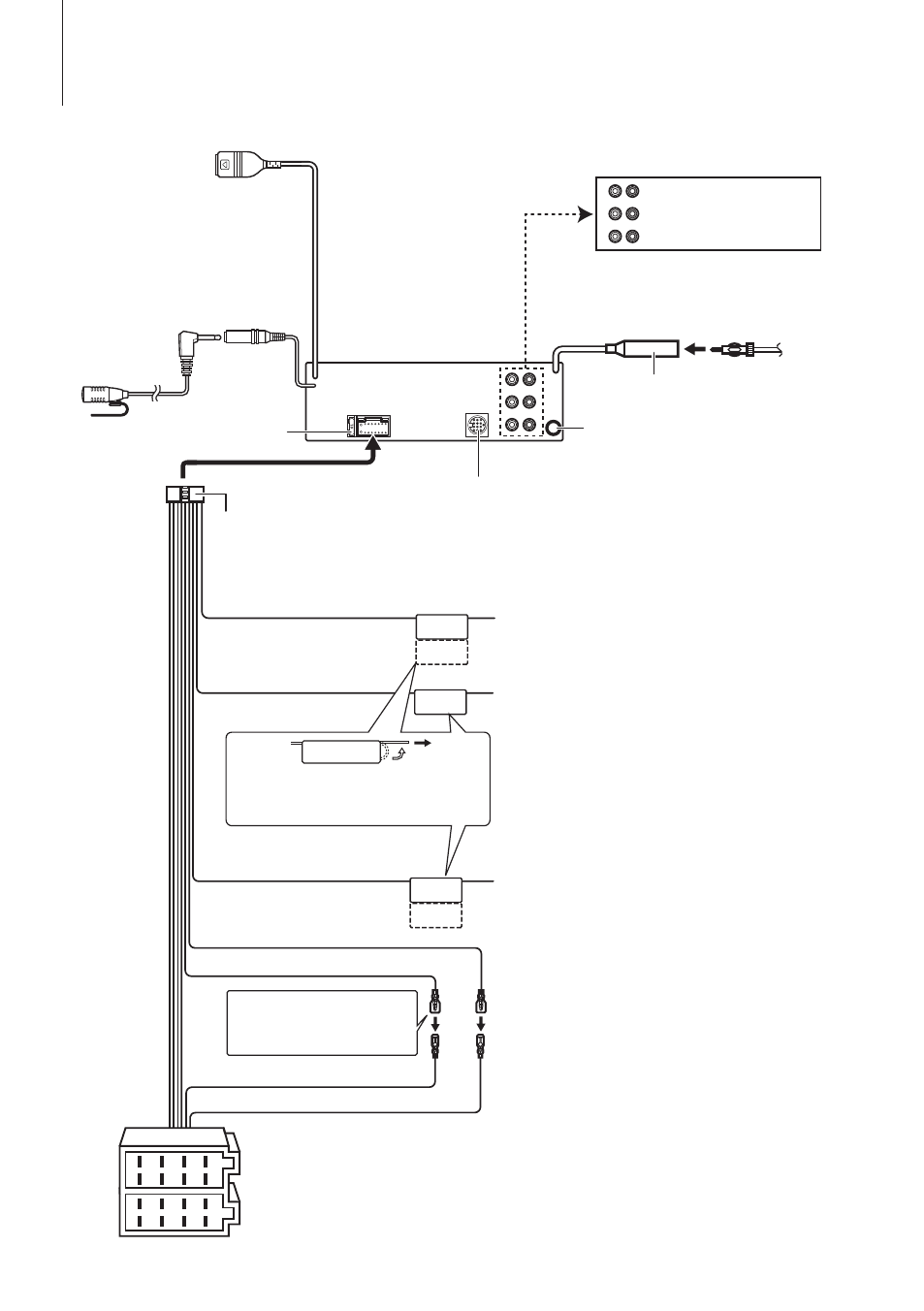

Разъём A
Разъём B
⁄ Смотрите
следующую
страницу.
К чейнджеру дисков Kenwood/внешнему
дополнительному устройству
⁄ Чтобы подсоединить эти концы, обратитесь к
соответствующим руководствам.
Предохранитель (10 А)
Фронтальный выход
Тыловой выход
Выход низкочастотного
динамика
Для подключения навигационной системы Kenwood
ознакомьтесь с прилагаемым к ней руководством
пользователя.
⁄ Подсоедините к гнезду, которое заземлено,
когда звонит телефон или во время разговора.
(только KDC-6051U).
Голубой/желтый (Провод пульта
дистанционного управления на руле)
Соединитель USB (1 м)
К устройству USB
⁄ Не снимайте колпачок,
если кабель USB
не используется.
Контакт разъема с
металлическими частями
автомобиля приведет
к неисправности
устройства.
Микрофон
(Принадлежность
3
)
Вход микрофона
(только KDC-BT61U)
Вход AUX (стерео)
Используйте кабель со стереоштекером,
не имеющий сопротивления.
Для использования функции пульта дистанционного
управления на руле необходим специальный
адаптер (не входит в комплект), соответствующий
модели вашей машины.
72
| KDC-BT61U/ KDC-6051U
Подсоединение кабелей к гнездам для подключения
