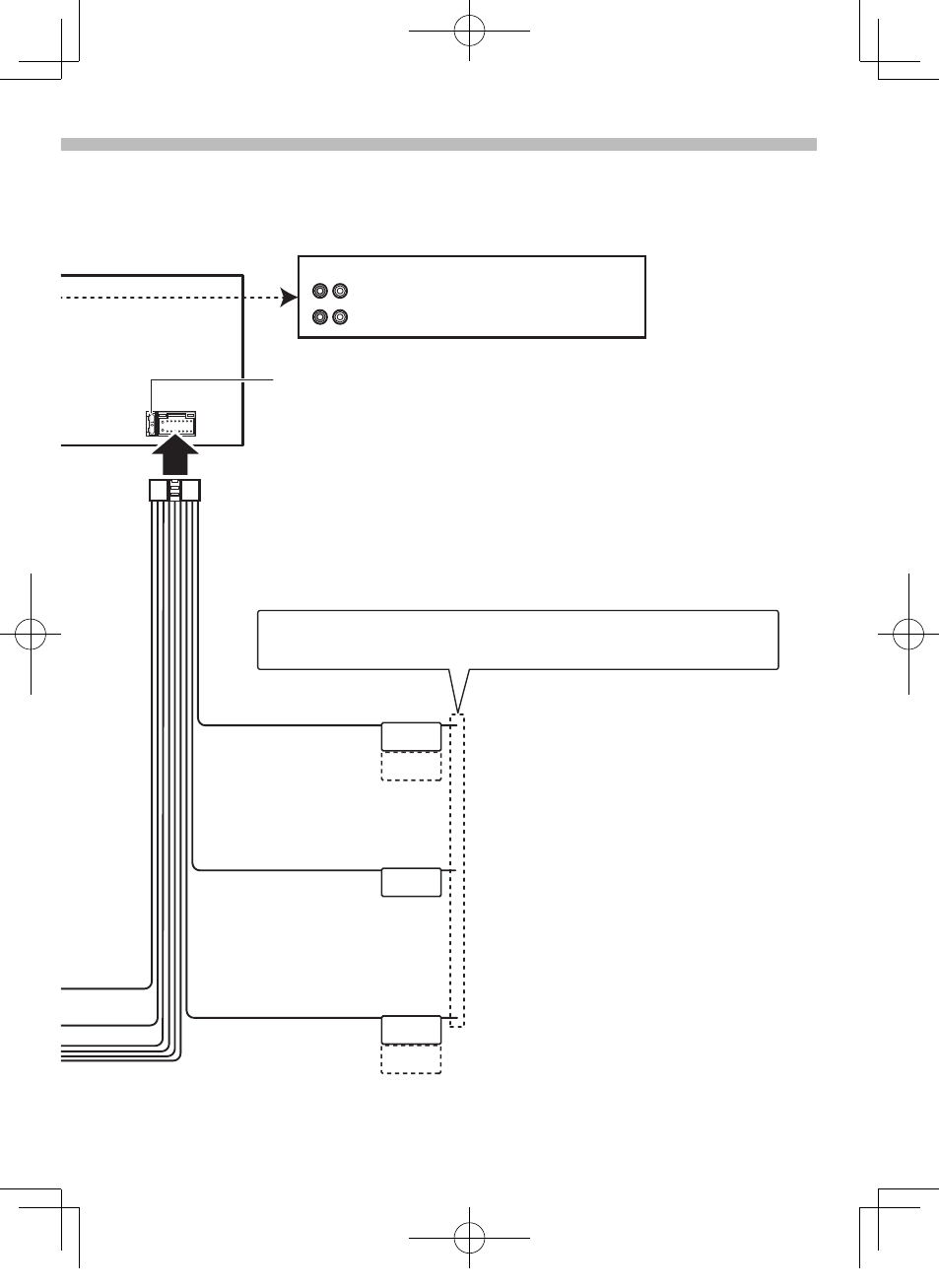

Подсоединение кабелей к гнездам для подключения
Красный (Провод зажигания)
Фронтальный выход
Предохранитель (10А)
Задний выход/ Выход СНЧ-динамика
Жгут проводов
(Принадлежность 1)
Если никаких соединений не выполняется, не вытаскивайте кабель
из наконечника.
Коричневый (Провод управления
отключением звука)
Для использования функции пульта
дистанционного управления на руле необходим
специальный адаптер (не входит в комплект),
соответствующий модели вашей машины.
Голубой/жёлтый (Провод
пульта дистанционного
управления на руле)
Подсоедините к гнезду, которое заземлено,
когда звонит телефон или во время разговора.
⁄
Для подключения навигационной системы
Kenwood ознакомьтесь с прилагаемым к
ней руководством пользователя.
Синий/белый (Провод управления
питанием/управления антенной)
Присоедините или к клемме управления
мощностью, если используется дополнительный
усилитель мощности, или к клемме питания
для выходного каскада усилителя антенны
пленочного типа или короткополюсной
антенны.
