52 | Краткое руководство пользователя
P.CONT
REMOTE CONT
REMOTE INPUT
STEERING WHEEL
ANT.
CONT
MUTE
L
R
L
R
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8

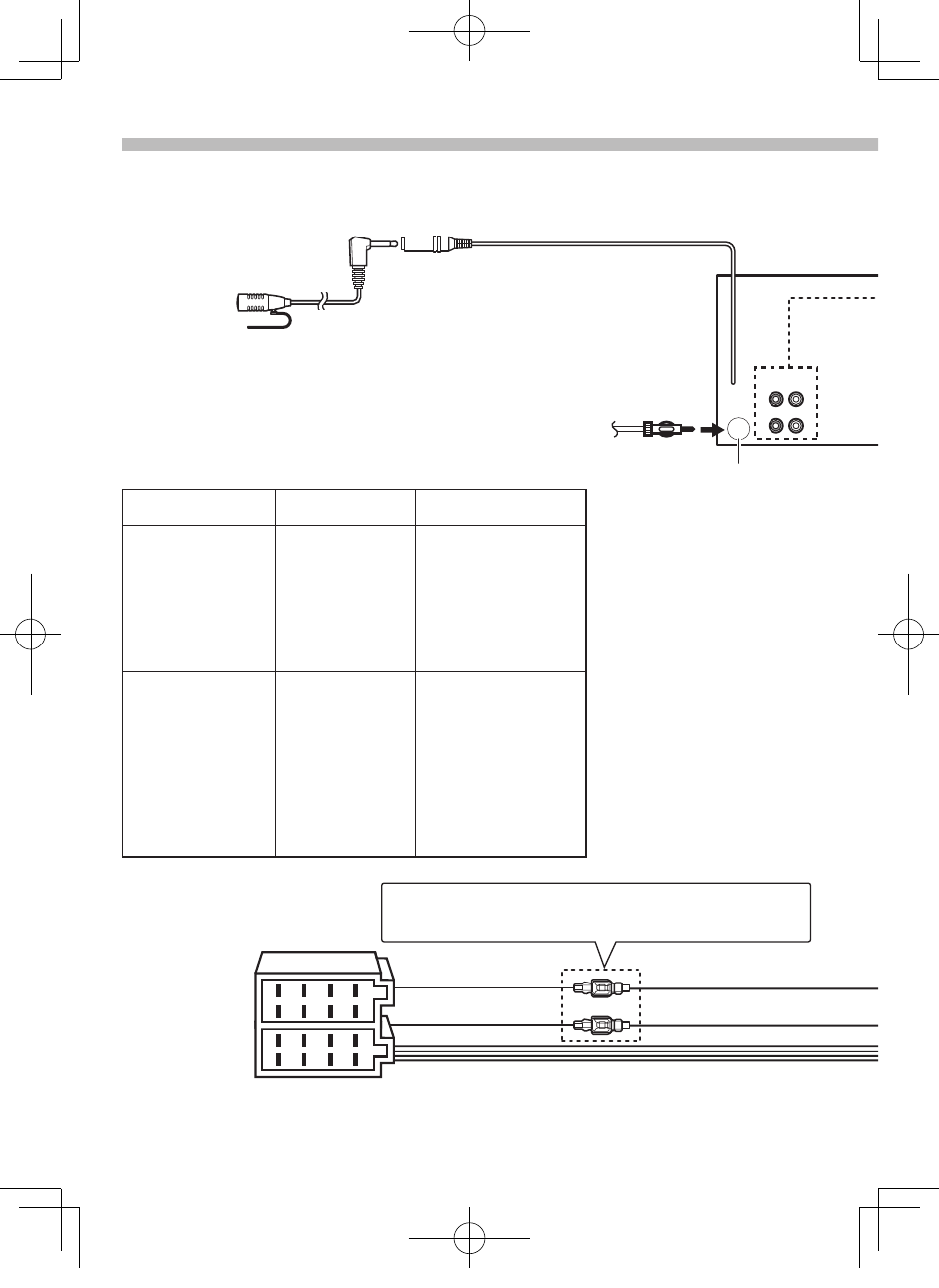

Подсоединение кабелей к гнездам для подключения
Вход антенны для приёма
FM/AM-сигналов (JASO)
Антенный кабель
⁄
См. главу <Подключение разъёма ISO> (стр. 51).
Красный (Провод зажигания)
Желтый (Провод батареи)
Красный (штекер A–7)
Желтый (штекер A–4)
Разъём A
Разъём B
Taблица функций разъёма
Номера штырьков
разъемов ISO
Цвет кабеля
Функции
Разъем для внешнего
источника питания
A-4
Желтый
Аккумулятор
A-5
Синий/белый
Управление питанием
A-6
Оранжевый/белый
Регулятор освещенности
A-7
Kрасный
Зажигание (АCC)
A-8
Черный
Заземляющее соединение
(земля)
Разъем для
акустической системы
B-1
Фиолетовый
Задний правый (+)
B-2
Фиолетовый/чёрный Задний правый (–)
B-3
Cерый
Передний правый (+)
B-4
Серый/чёрный
Передний правый (–)
B-5
Белый
Передний левый (+)
B-6
Белый/чёрный
Передний левый (–)
B-7
Зеленый
Задний левый (+)
B-8
Зелёный/чёрный
Задний левый (–)
Микрофон
(Принадлежность 4)
Вход микрофона (только DPX405BT)
