Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 1,6кН
6.2 Ввод в эксплуатацию ARI-PACO 1,6 Y
Необходима настройка сигнала Y для установленного клапана, настройку проводят
следующим образом:
Внимание !
- Перед началом работы проверить правильность установки клапана и
электрического подключения .
1. Снять защитный кожух привода.
Подать притание на клемму V = 24 В AC
(фаза) и клемму 2 = 24 В AC (ноль).
Управл. сигнал Y от внешн. регулятора
или датчик заданн. значения поставить
на 0 В или отсоединить от привода.
Привод перемещается в верхнюю
конечную точку (трансмиссия в
исходном положении).
2. По достижении верхней конечной точки
перевести привод в ручной режим
(нажать и заблокировать черный рычаг
на дне корпуса).
3. Триммеры P2 и P3 повернуть вправо до
щелчка.
Переключатель реверса установить в
положение (-).
4. Потенциометр настроить на 10...20
Ω,
измерив на концах синего и коричневого
кабеля.
5. Подать питание на :
клемму V = 24 В AC (фаза)
клемму 1 = 24 В AC (ноль).
загорится LED D17 .

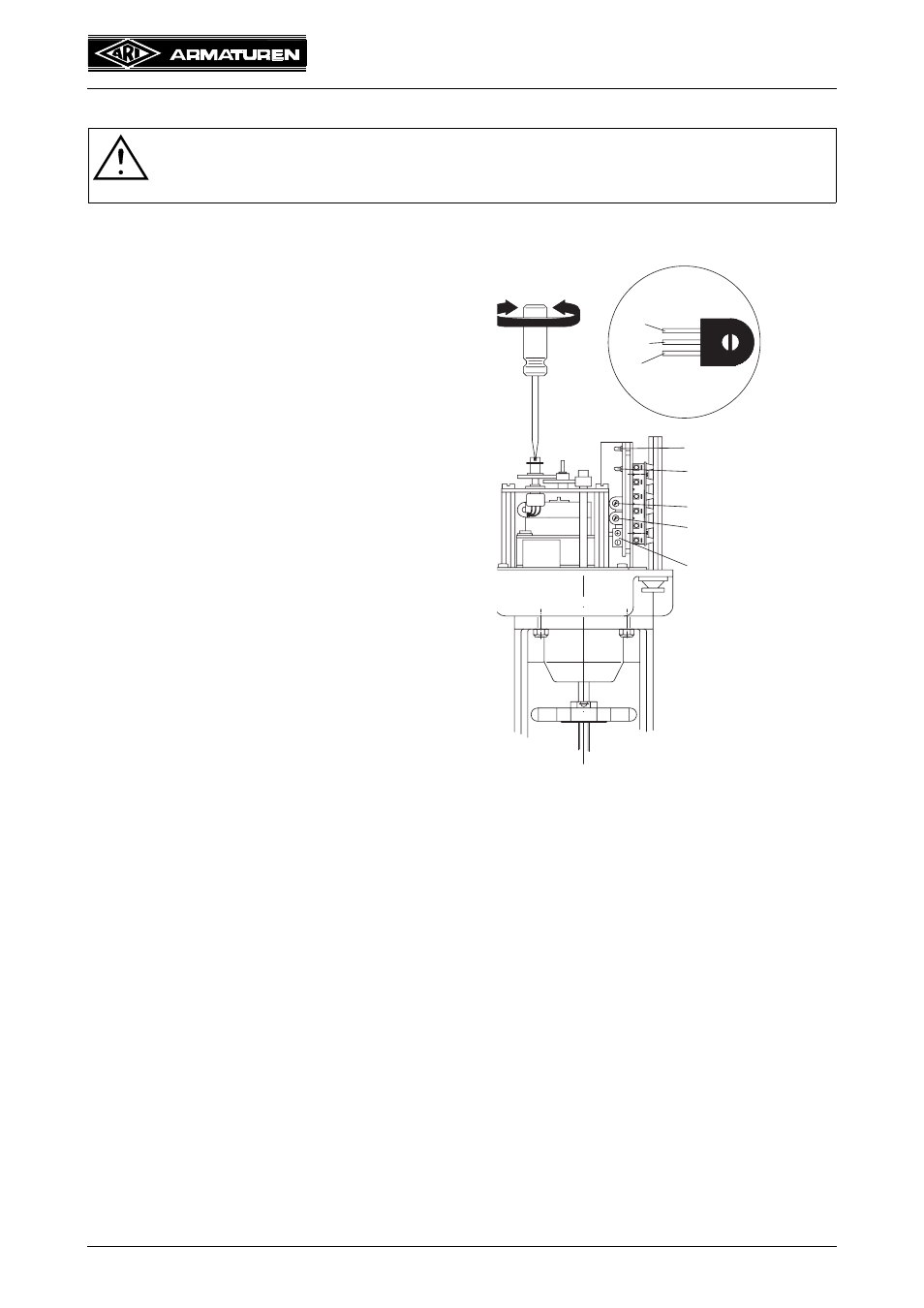

Рис. 14
6. Медленно повернуть триммер P2 влево, пока не погаснет индикатор LED D17 .
Триммер P2 медленно повернуть вправо, пока не загорится индикатор LED D17.
7. Отжать кнопку ручного режима.
8. Регулятор направления движения установить в положение (+) .
LED D18 загорается, LED D17 гаснет.
Привод переходит в нижнее конечное положение (Трансмиссия в рабочем
положении).
9. При достижении нижней конечной точки, нажать и заблокировать кнопку ручного
режима.
10. Триммер P3 медленно повернуть влево, пока не погаснет индикатор LED D18 .
Триммер P3 снова медленно повернуть вправо, пока индикатор LED D18 снова
загорится
11. Управляющий сигнал Y подключить к клемме Y или регулятор перевести в
автоматический режим, или настроить датчик на выбранное значение.
12. Настроить реверс в зависимости от назначения клапана (+) или(-) (в некоторых
случаях требуется реверсивный ход).
13. Установить защитный колпак и с помощью кнопки отключить ручной режим.
14. Провести функциональное испытание.
Подключение
потенциометра
серый
коричн.
синий
разъем
потенциометра
LED D17
LED D18
триммер P3
триммер P2
Регулятор напра
вращения
