Инструкция по монтажу и эксплуатации
Линейный электропривод ARI-PACO 1,6кН
5.5.2 Дополнительные концевые выключатели
Дополнительные концевые выключатели в составе привода ARI-PACO 1,6
предназначены для подачи сигналов конечного положения при перемещении
клапана.
Оба переключатепя(переключатели крутящего момента), DE3 и DE4 подключаются
параллельно датчикам крутящего момента DE1 и DE2.
5.5.2.1 Монтаж и подключение концевых выключателей
Рис. 8
Внимание !
- Установку производить только на полностью обесточенном приводе!
(Отключить питание и предусмотреть защиту от
несанкционированной подачи напряжения ).
Список деталей
4 шт.
Пружинные стопроные кольца
1 шт.
Клеммная колодка
2 шт.
Коннекторы
2 шт.
Винты-саморезы
1 шт.
Блок концевого выключателя( в сборе) состоит из:
2 шт. выключатель
1 шт. кабели
1 шт. клеммная колодка

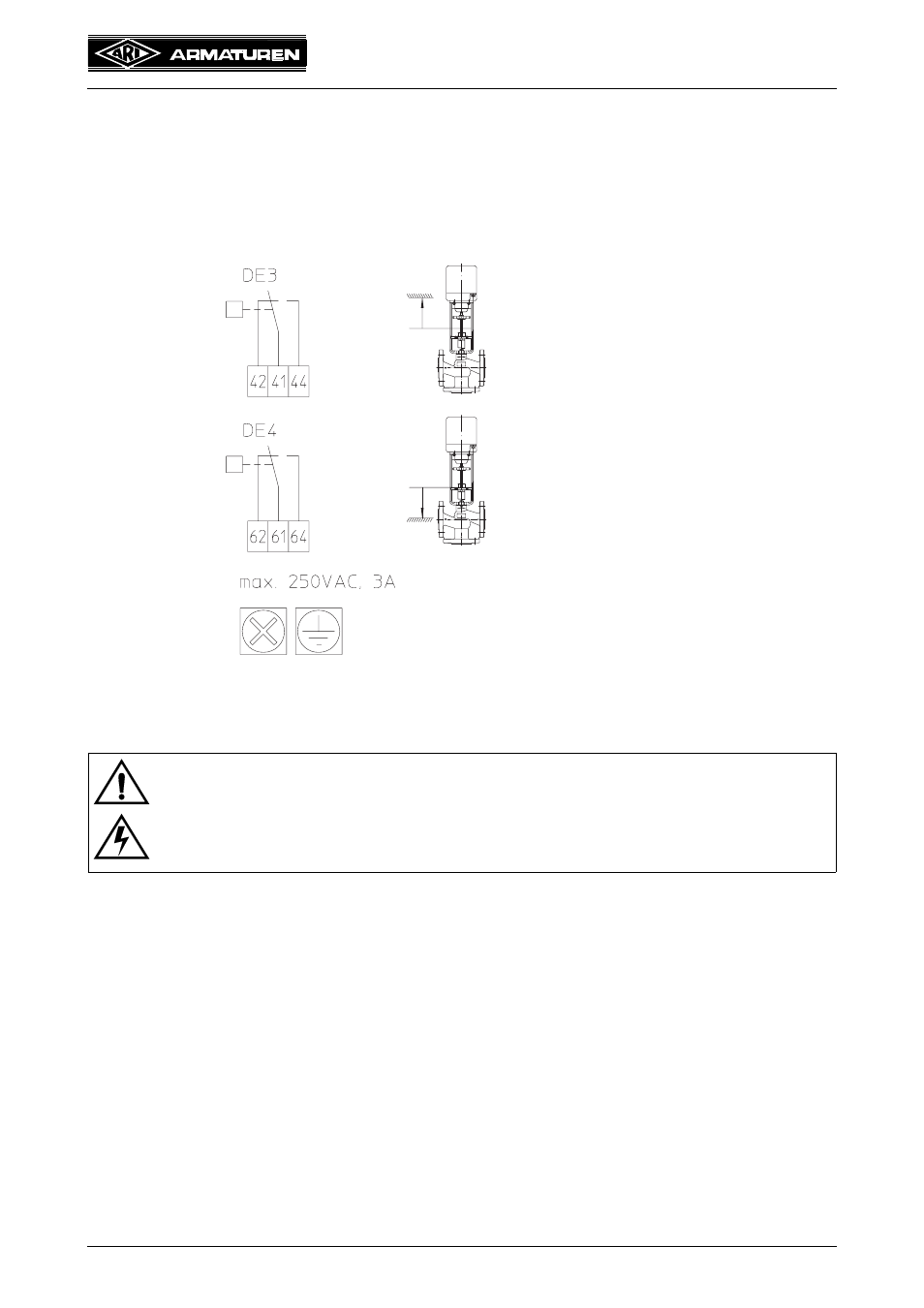

Контакт в верхней
точке переключается
с 41-42 к 41-44
Контакт в нижней
точке переключается
с 61-62 к 61-64
max. 250VAC, 3A
