Страница 6
стр. 6
ред. 0040807006 1404
Руководство по монтажу и эксплуатации
CODI
®
S/B - Конденсатоотводчик/распределитель пара

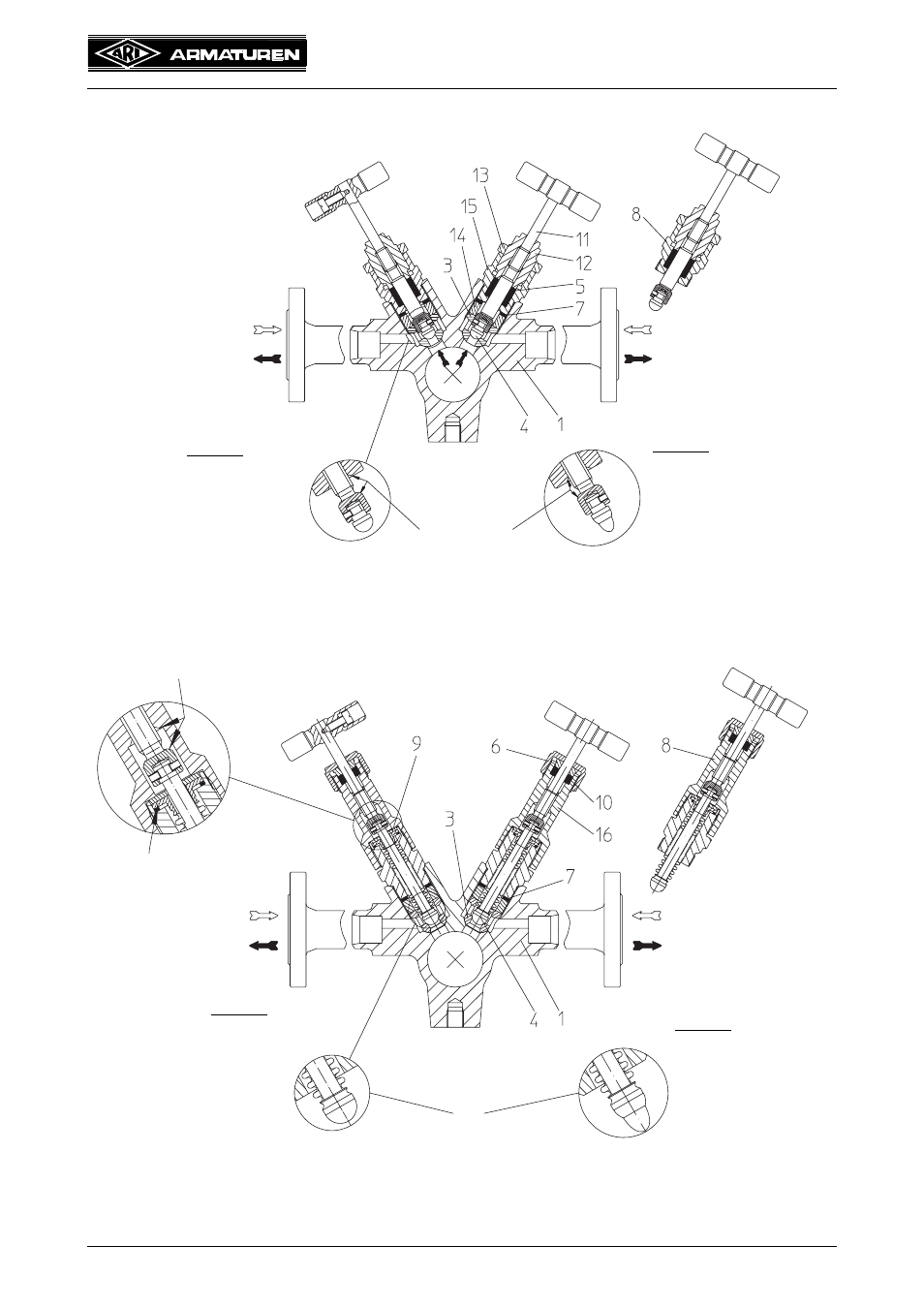

4.3 Чертеж
Материалы с обозначениями и номерами чертежей указаны в каталоге.
рис. 2: CODI
®
S - BR671/672 PN40-63
основное соединение DN25-50 / параллельные соединения DN15-25
рис. 3: CODI
®
B - BR675/676 PN40-63
основное соединение DN25-50 / параллельные соединения DN15-25
защитное уплотнение обратного действия
(при полностью открытом клапане)
вариант
функция
вариант
функция
конденсатоотводчик
распределитель пара
конденсатоотводчик
распределитель пара
"открыто-закрыто"
дросселирования
или
вариант
функция
вариант
функция
конденсатоотводчик
распределитель пара
конденсатоотводчик
распределитель пара
защита сильфона от перекручивания
фиксирующим элементом
защитное уплотнение обратного действия
при полностью открытом клапане
"открыто-закрыто"
дросселирования
