Руководство по монтажу и эксплуатации
CODI
®
S/B - Конденсатоотводчик/распределитель пара
7.4 Опция - изоляция
- Если CODI
®
уже установлен на
несущей конструкции вставьте
базовую изоляцию (рис. 6) между
корпусом (поз. 1) и несущей
конструкцией.
- Боковины изоляции оберните вокруг
корпуса (поз. 1).
- Застегните липучки.
- Проверьте правильность посадки
изоляции, при необходимости
выровняйте.
- Вставьте оболочку (рис. 7) между
несущей конструкцией и CODI
®
, на
который уже установлена базовая
изоляция.
- Боковины оболочки оберните вокруг корпуса (поз. 1), покрытого базовой
изоляцией.
- Застегните липучки.
- Застегните клапаны.
- Проверьте правильность посадки оболочки, при необходимости выровняйте.

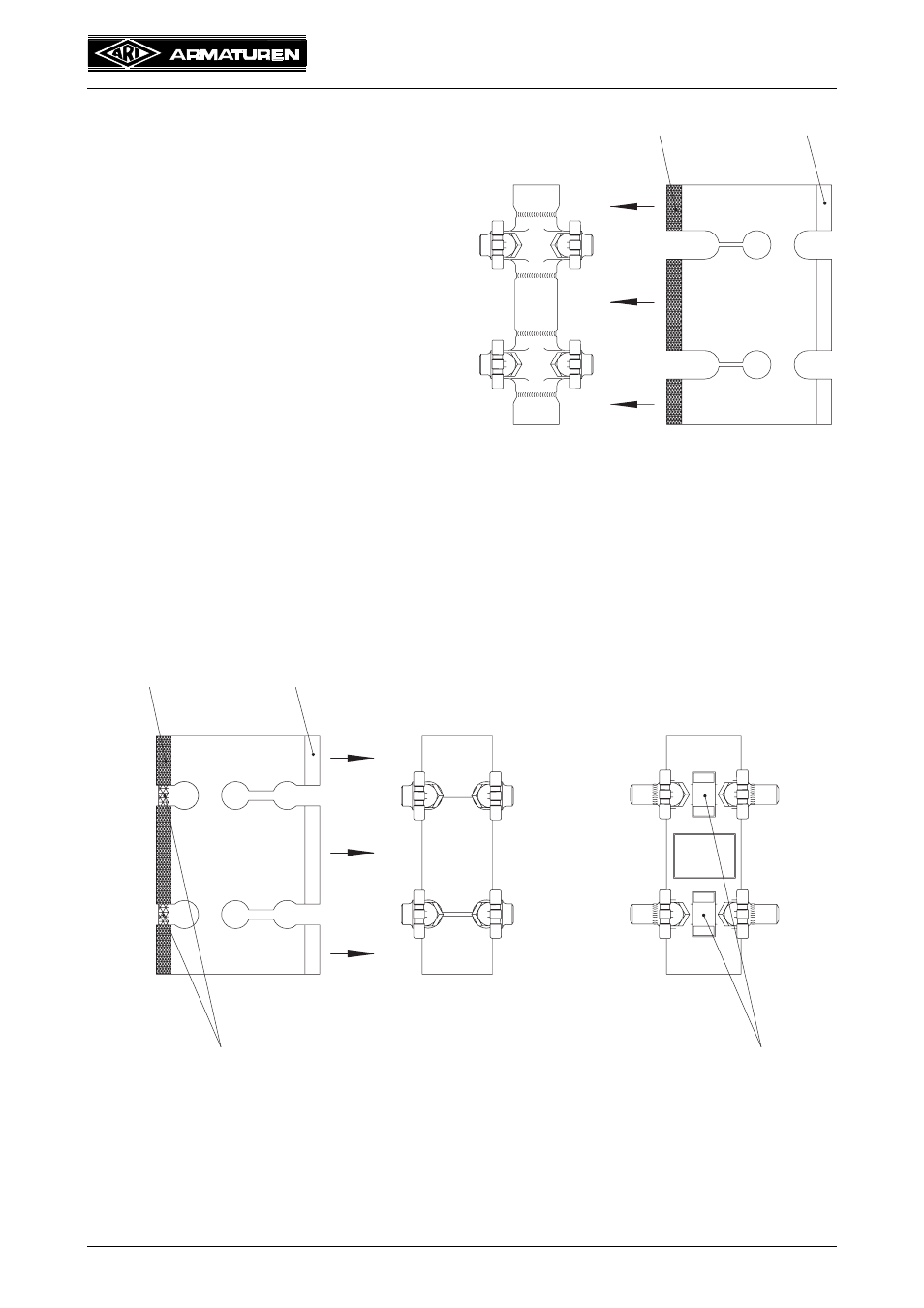

рис. 7: оболочка
рис. 6: базовая изоляция
липучка
внутренняя сторона
внутренняя
липучка
внешняя
липучка
внутренняя
внутренняя
липучка
внешняя
клапан
(внешняя липучка
на оболочке)
клапан
(внешняя липучка
на оболочке)
сторона
