Инструкция по монтажу и эксплуатации
Запорные клапаны - STEVI
®
405 / 460 (DN15-250)
7.1.3 Модель с сильфоном
Если шпиндель негерметичен, это означает, что встроенный сильфон неисправен
(поз. 20.3). Сперва попробуйте устранить негерметичность, слегка затянув
соединение (поз. 20.17).
Замена сильфона возможна только вместе со шпинделем и наоборот (поз. 20.3).
Замена сильфонного узла:
- Снимите привод.
(См. руководство к сервоприводу!)
DN15-150:
- Ослабьте гайки (поз. 11).
- Снимите сильфонную насадку (поз. 20).
- Ослабьте соединение (поз. 20.17) на один
оборот.
- Удерживайте шпиндельный/сильфонный
узел (поз. 20.3) в нижнем положении.
- Выньте зажимную втулку (поз. 26) с помощью
стержня.
- Отвинтите переходный шпиндель (поз. 25) с
затвором.
- Ослабьте гайки (поз. 20.8).
- Снимите крышку траверсы (поз. 20.2).
- Выньте шпиндельный/сильфонный узел
(поз. 20.3) из корпуса сильфона (поз. 20.1).
- Соберите и просверлите новые детали.
- Замените 2 уплотнительные прокладки
(поз. 20.6) и 1 прокладку (поз. 9).
- Произведите сборку в обратной
последовательности.
- Установите гайки (поз. 11 и 20.8) и затяните крест-накрест.
(момент затяжки см. п. 7.3)
- Затяните соединение (поз. 20.17), чтобы обеспечить герметичность сальниковой
набивки (поз. 20.10).
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0
Внимание: для DN125-150!
- При установке нового
шпиндельного/сильфонного узла
соблюдайте правильное положение
фиксатора от смещения. Вставьте
установочный штифт (поз. 20.9) в
паз фиксатора. Обеспечьте плавный
ход!

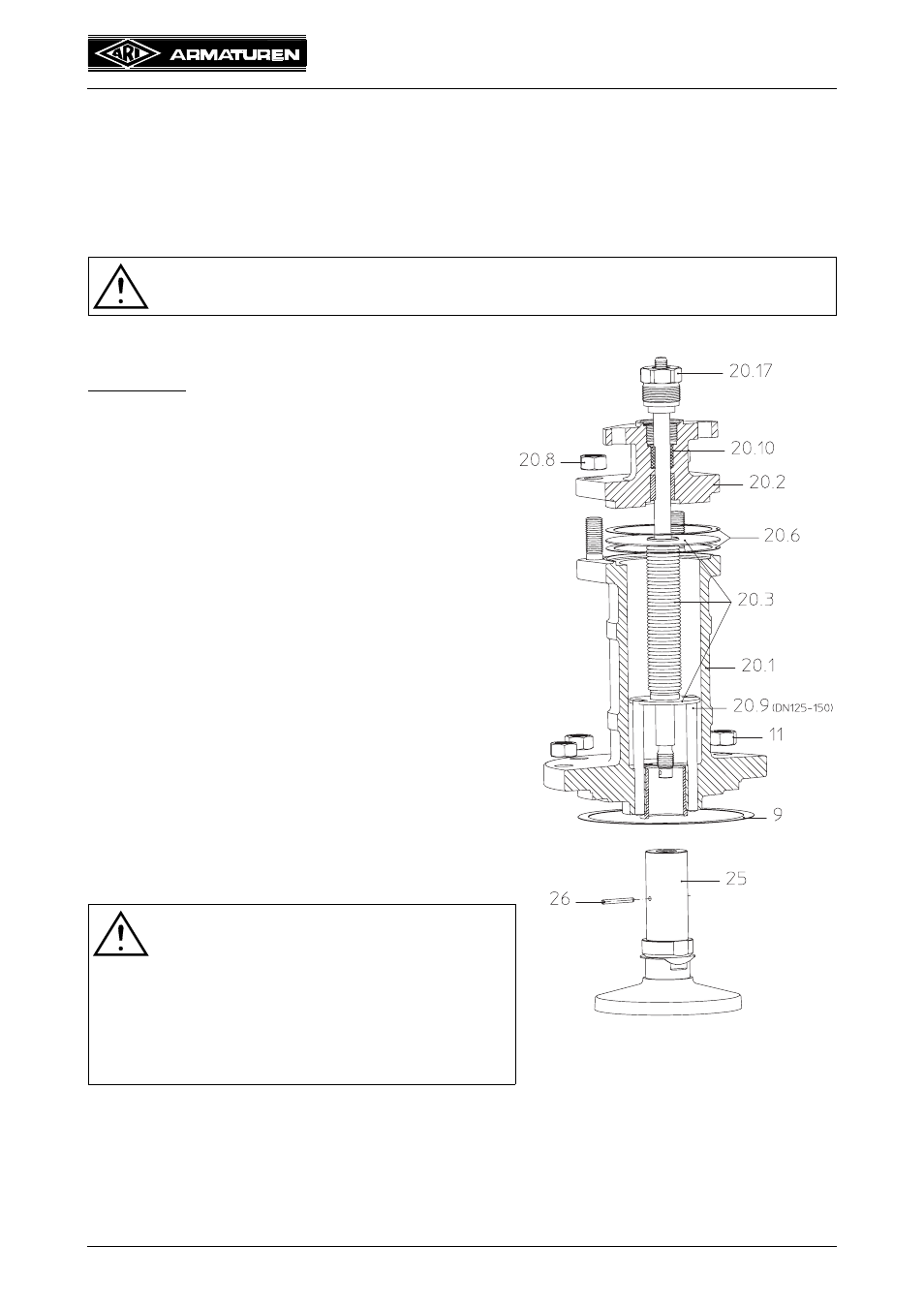

Рис. 14: BR460 DN15-150
