стр. 10
Rev. 0040304000 0410
Инструкция по монтажу и эксплуатации
Запорные клапаны - STEVI
®
405 / 460 (DN15-250)
7.1.2 Модель с сальниковой набивкой
Сальниковая набивка (поз. 27) требует технического обслуживания.
При обнаружении негерметичностей немедленно поэтапно и равномерно затяните
резьбовое соединение (поз. 29) и шестигранную гайку (поз. 35) таким образом,
чтобы восстановить герметичность набивки (поз. 27).
Регулярно проверяя герметичность, Вы сможете увеличить срок службы
сальниковой набивки (поз. 27).
Если герметизация с помощью затяжки уже невозможна, следует установить новое
уплотнительное кольцо (поз. 13).
Установка новых уплотнительных колец:
- Снимите привод. (См. руководство к сервоприводу!)
- Установите новое уплотнительное кольцо (поз. 27),
руководствуясь Рис. 10 - Рис. 13.
Внимание!
Перед демонтажом арматуры ознакомьтесь с п. 10.0 и 11.0

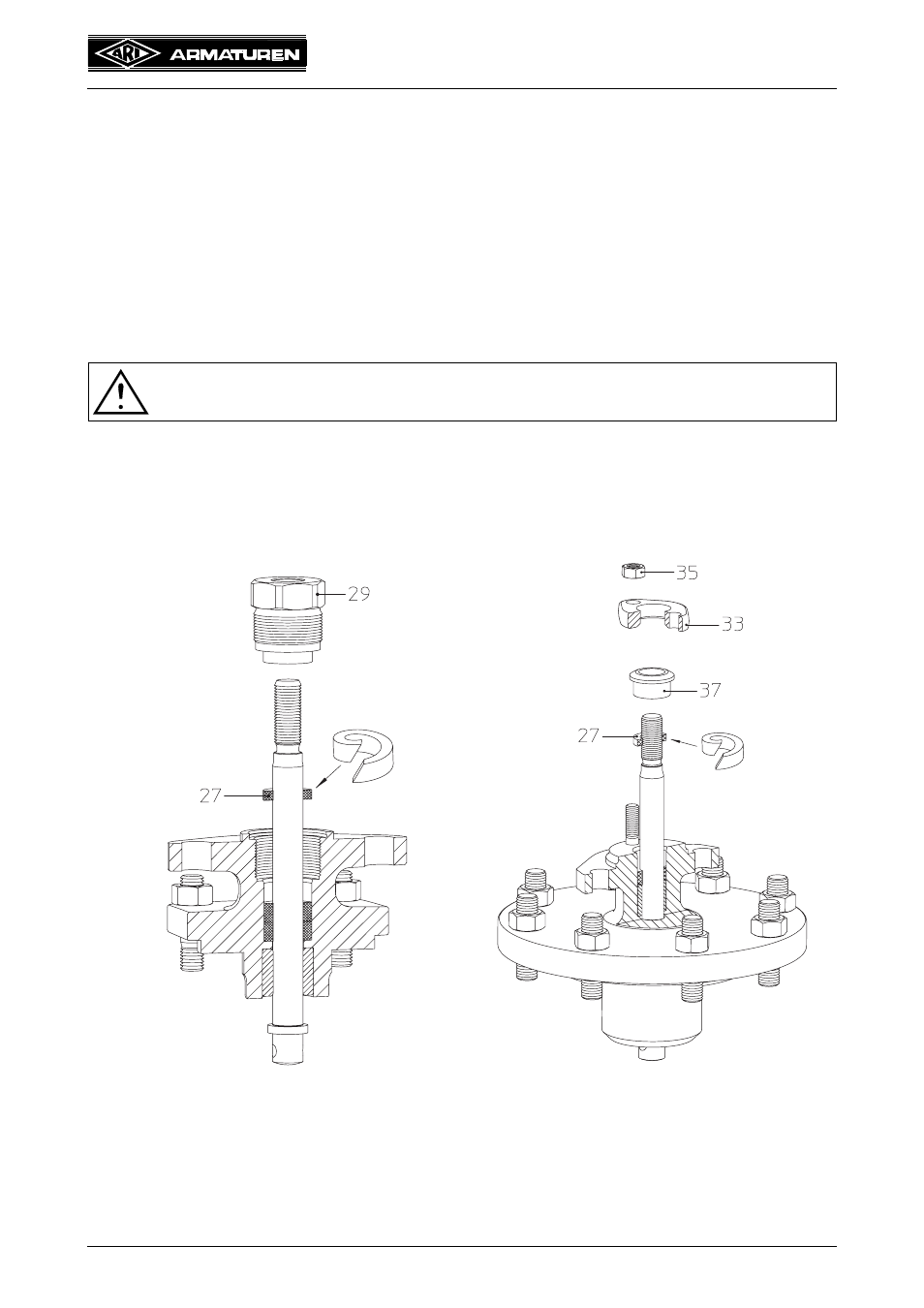

Рис. 10: сальниковая набивка DN15-100 Рис. 11: сальниковая набивка DN125-150
