РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ____________________________________________________
30 ___________________________________________________________________ M210566RU-K
0503-004

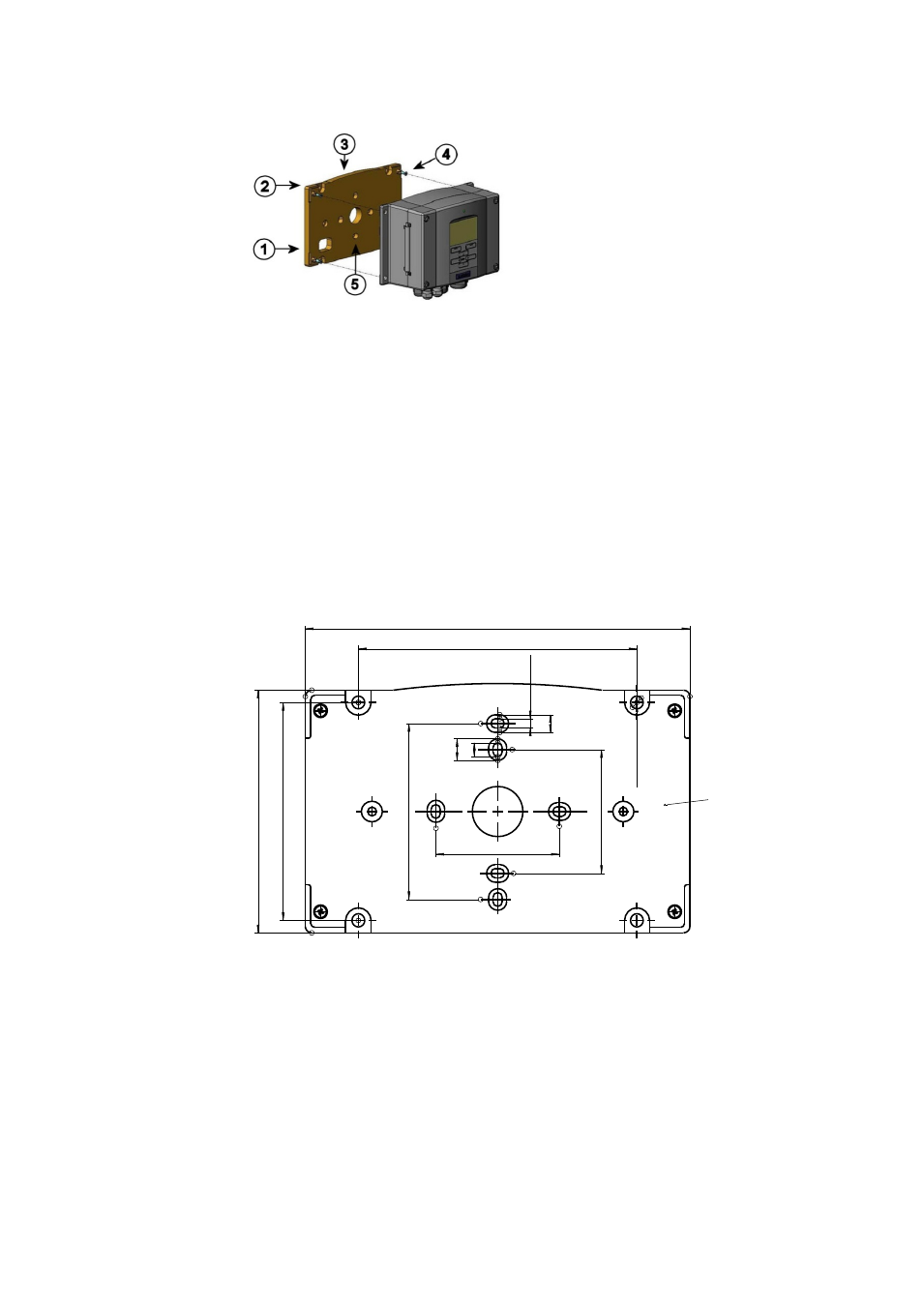

Рис. 7
Установка при помощи монтажного комплекта на
стену
Следующие цифровые обозначения относятся к Рис. 7 выше.
1
=
Пластмассовая крепежная пластина
2
=
Закрепите панель на стене с помощью четырех винтов M6
(не входят в комплект поставки)
3
=
Выпуклой стороной вверх
4
=
Закрепите HMT330 на крепежной пластине при помощи
четырех винтов М3 (входят в комплект поставки)
5
=
Отверстия для крепления настенной/распределительной
коробки
0804-065
Рис. 8
Размеры пластмассовой крепежной пластины
(мм/дюймы)
Зонд HMT331 на коротком кабеле предназначен для установки на
стену вместе с панелью держателя зонда (код заказа Vaisala 226252).
Панель держателя зонда похожа на стандартную крепежную
пластину, за исключением держателя зонда внизу.
183 (7,20)
133 (5,24)
116
(4,57)
104
(4,09)
84
(3,30)
59
(2,32)
59 (2,32)
Ø6,2
(0,24)
4,5
(0,18)
10,5
(0,41)
6,5
(0,26)
8,5
(0,33)
Толщина
9,5 (0,37)
