Глава 2 ______________________________________________________________ Обзор изделия
VAISALA ________________________________________________________________________ 23

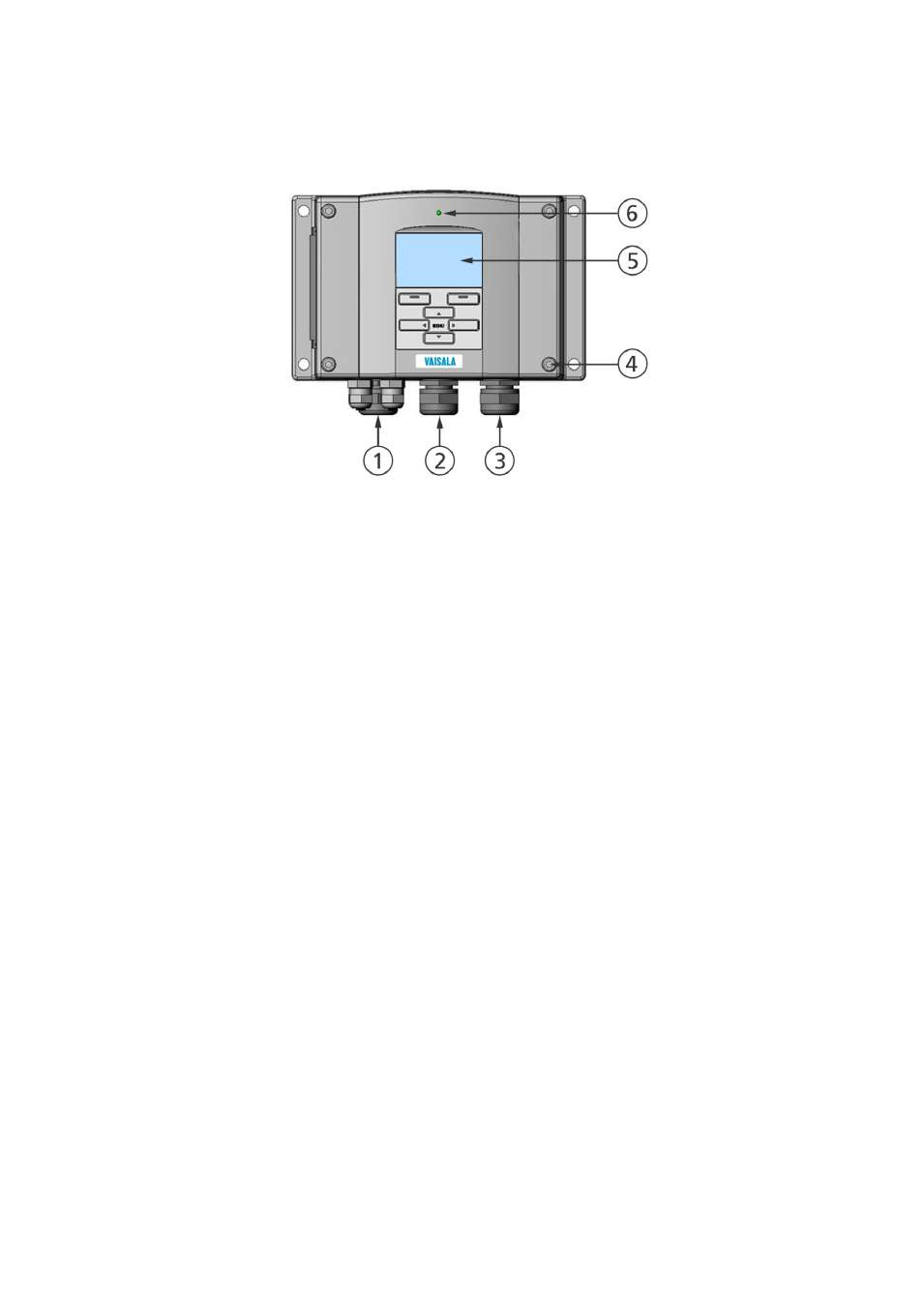

Конструкция термогигрометра
1104-001
Рис. 1
Корпус термогигрометра
Следующие цифровые обозначения относятся к Рис. 1 выше.
1
=
Сальник кабеля сигналов и питания
2
=
Сальник кабеля для дополнительного модуля или
соединителя антенны WLAN
3
=
Сальник кабеля для дополнительного модуля или кабеля
питания перем. током
4
=
Винты крепления крышки (4 шт.)
5
=
Дисплей с клавиатурой (дополнительно)
6
=
Светодиодный индикатор крышки
