42
версия программы 5.2
Примечание. Для получения дополнительной информации см. вкладыш о системе ParaDyme.

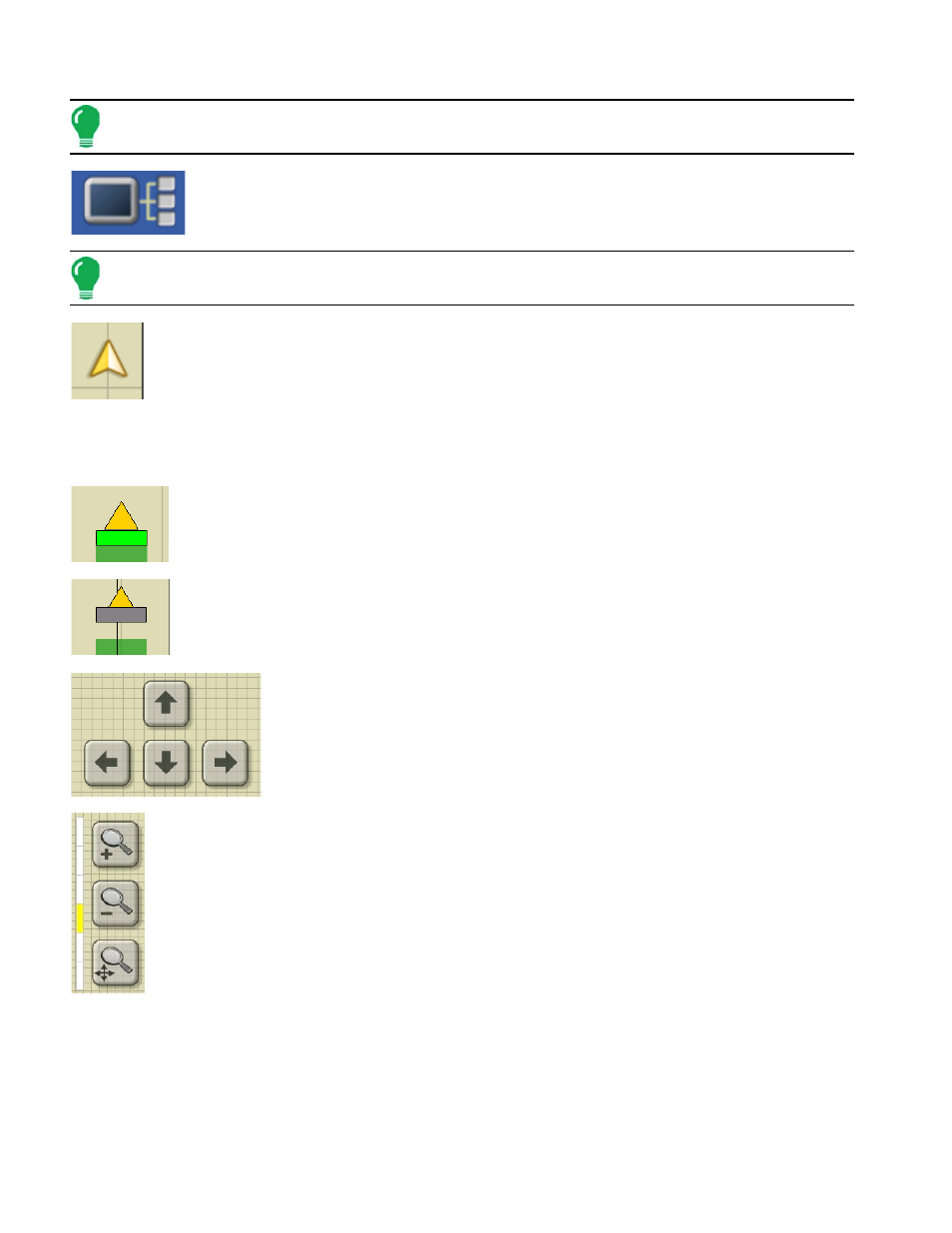

Кнопка "Информация об устройстве" открывает окна, отображающие
информацию об устройстве, памяти, дисплее и диагностике дисплея.
Примечание. Для получения дополнительной информации см.
.
Пиктограмма транспортного средства - Масштаб участка
Пиктограмма транспортного средства показана стрелкой в круге, если окно "Карта"
отображается в виде "Масштаб участка".
Транспортное средство представлено в виде треугольной пиктограммы золотистого цвета, если
окно "Карта" отображается в виде "Масштаб фрагмента". Внешний вид увеличенной пиктограммы
меняется в зависимости от регистрируемых на поле данных.
Пиктограмма транспортного средства - регистрация
Если транспортное средство ведет регистрацию, за пиктограммой навесного
оборудования появляется зеленая полоса.
Пиктограмма транспортного средства - регистрация не ведется
Если транспортное средство не ведет регистрацию, то пиктограмма навесного
оборудования выглядит как серая полоса.
Нажмите площадь с сеткой в окне "Карта", и внизу в правой стороне
окна "Карта" появятся пиктограммы со стрелками в четырех
направлениях. На примере слева показаны эти кнопки со стрелками.
Нажатие на эти пиктограммы со стрелками переместит центр окна
"Карта" в направлении стрелки.
Пиктограммы масштабирования, напоминающие увеличительное стекло,
отображаются в правой части окна "Карта".
Нажатие на инструмент масштабирования со знаком "плюс" увеличивает масштаб
окна "Карта".
Нажатие на инструмент масштабирования со знаком "минус" уменьшает масштаб окна
"Карта".
Нажатие на инструмент масштабирования с четырьмя стрелками под ним повторно
центрирует окно "Карта" и восстанавливает увеличение на настройку по умолчанию.
