Для подключения дисплеев в гирляндной цепи все дисплеи должны быть подсоединены к
одному источнику входа/выхода (DisplayPort IN/OUT, RS-232-C IN/OUT или RGB IN/OUT), как
показано на рисунках ниже.
● Для гирляндного соединения дисплеев для видео используйте разъемы DisplayPort IN/
OUT или RGB IN/OUT.
● Для гирляндного соединения дисплеев для видео и управления дисплеями используйте
разъемы DisplayPort IN/OUT и RS-232-C IN/OUT или RGB IN/OUT и RS-232-C IN/OUT.
ПРИМЕЧАНИЕ. Количество дисплеев, которые можно подсоединить в гирляндной цепи к
одному проигрывателю/компьютеру, может различаться в зависимости от силы сигнала и
потерь в кабелях. В случае достаточной силы сигнала и отсутствии потерь в кабелях к одному
проигрывателю/компьютеру через гирляндную цепь можно подсоединять до двадцати пяти
дисплеев.
Если вы хотите воспроизвести видео с защитой от копирования HDCP (защита цифрового
содержимого, передаваемого по каналам с высокой пропускной способностью), то в
гирляндную цепь можно объединить до шести дисплеев.
Для объединения нескольких дисплеев в гирляндную цепь подсоедините кабель входного
сигнала к проигрывателю/компьютеру и к первому дисплею в гирляндной цепи. Все остальные
дисплеи подключаются путем подсоединения таких же кабелей входных сигналов от порта
OUT к порту IN следующего дисплея, как показано на рисунках ниже.

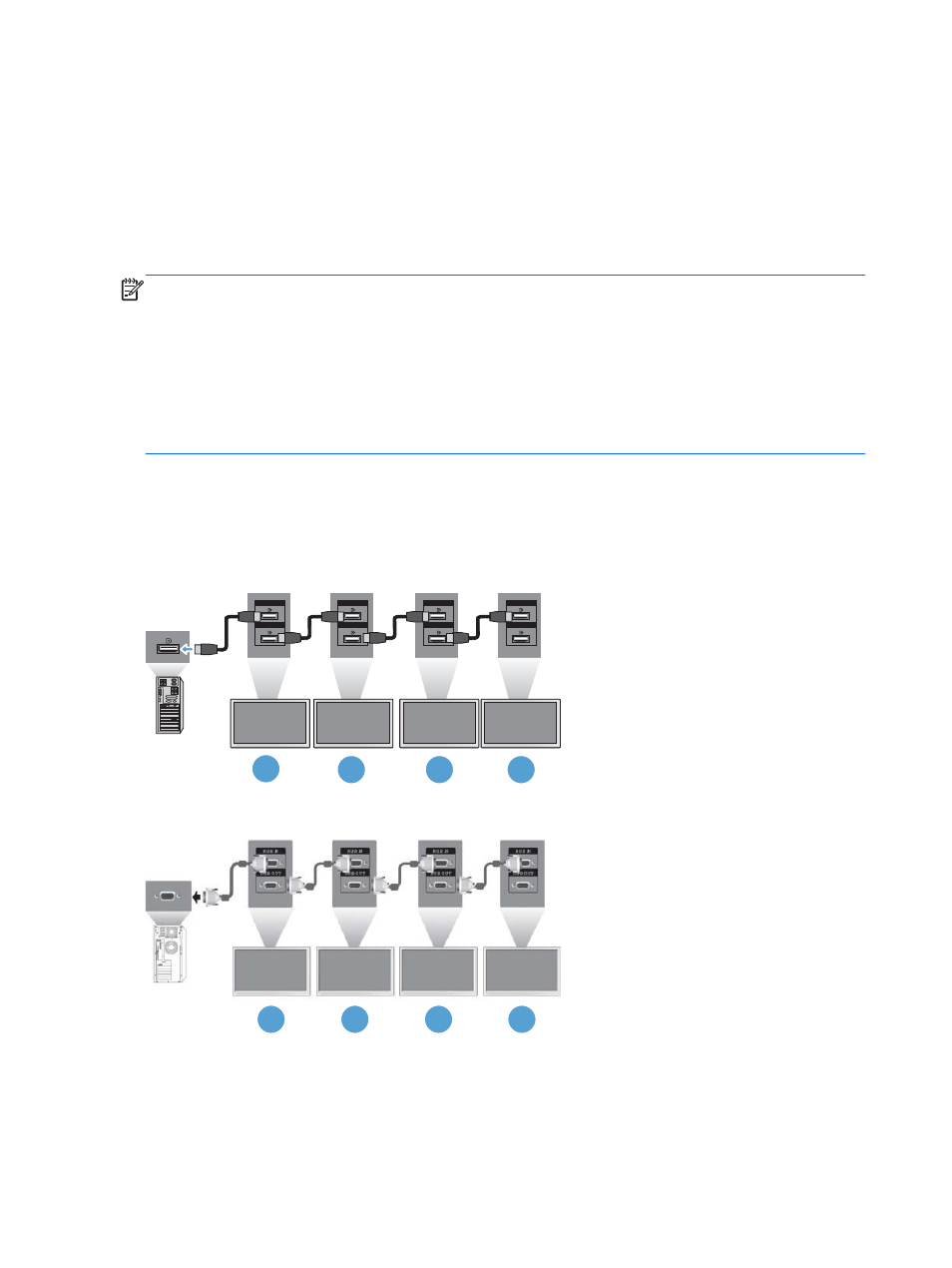

Рисунок 3-32 Разъем для гирляндного соединения — DisplayPort для входного видеосигнала
D i s p l a y I n
Display Out
D i s p l a y I n
Display Out
D i s p l a y I n
Display Out
D i s p l a y I n
Display Out
1 2 3 4
Рисунок 3-33 Разъем для гирляндного соединения — RGB для входного видеосигнала
1 2 3 4
26 Глава 3 Установка дисплея RUWW
