Компонент Функция
7 MENU (МЕНЮ) Открытие или закрытие экранного меню.
8 INPUT (ВВОД) Переключение между видеовходами:
● DisplayPort — Цифровой сигнал
● HDMI/DVI — Цифровой сигнал
● RGB — 15-контактный аналоговый сигнал D-Sub (VGA)
Порты дисплея

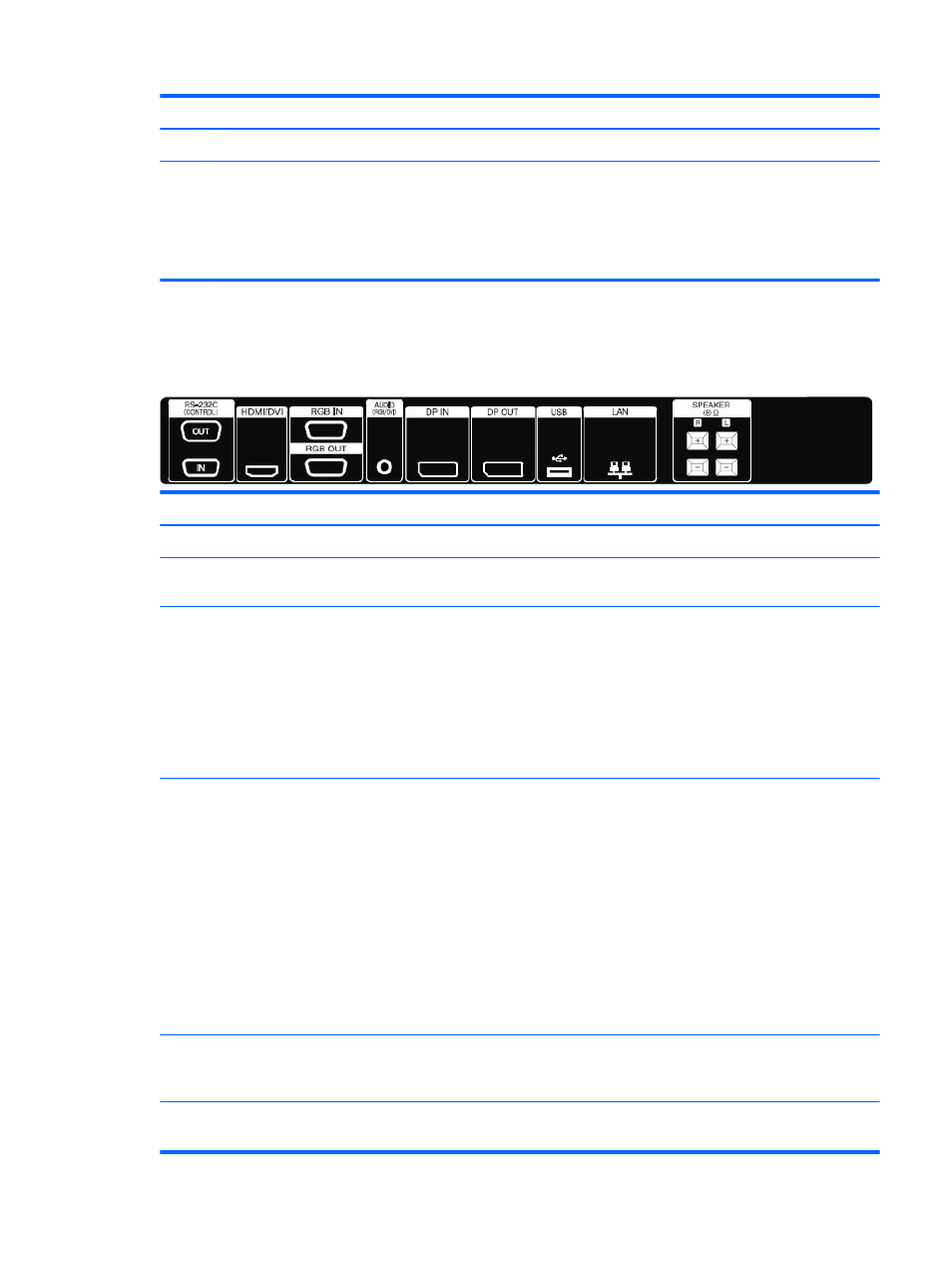

Рисунок 3-19 Порты дисплея
Компонент Функция
1 Разъем кабеля питания Разъем кабеля питания для подключения дисплея к электрической розетке.
2 RS-232-C (Control)
последовательные порты Последовательные порты RS-232-C (Control) для подключения к устройствам
RS-232.
3 HDMI/DVI, RGB IN и RGB
OUT Через порт HDMI можно подавать сигнал формата высокой четкости (HD), а
также сигнал в формате HDCP (защита цифрового содержимого,
передаваемого по каналам с высокой пропускной способностью). Некоторые
устройства требуют наличия защиты HDCP для отображения сигналов
формата высокой четкости. Для поддержки входного сигнала DVI требуется
кабель сигнала HDMI ~ DVI (не входит в комплект). RGB IN поддерживает
аналоговые соединения VGA с компьютеров. RGB OUT поддерживает
клонирование соединений с использованием кабелей VGA от дисплея к
дисплею.
4 AUDIO (RGB/DVI) AUDIO (RGB/DVI) предназначен для подсоединения аудиокабеля к
линейному выходу на звуковой плате проигрывателя/компьютера.
ПРИМЕЧАНИЕ. Перед подключением к порту AUDIO (RGB/DVI) на дисплее
проверьте, какой тип аудиовыхода доступен на звуковой плате
проигрывателя/компьютера. Линейный выход на проигрывателе/компьютере
используется для подключения динамиков, включая встроенный усилитель
(AMP). Более подробные инструкции см. в руководстве к звуковой плате.
Если на звуковой плате проигрывателя/компьютера имеется только выход
для динамиков (Speaker Out), то перед подключением к порту AUDIO (RGB/
DVI) на дисплее уменьшите громкость проигрывателя/компьютера.
Если на звуковой плате проигрывателя/компьютера имеются разъемы
Speaker Out и линейный выход, выберите линейный выход.
5 DP IN и DP OUT (DisplayPort) DP IN поддерживает цифровой вход с кабелями DisplayPort от
проигрывателя/компьютера. DP OUT поддерживает клонирование
соединений с использованием кабелей DisplayPort от дисплея к дисплею.
6 USB Разъем USB предназначен для подключения запоминающего устройства
USB к проигрывателю HP Media Sign Player.
