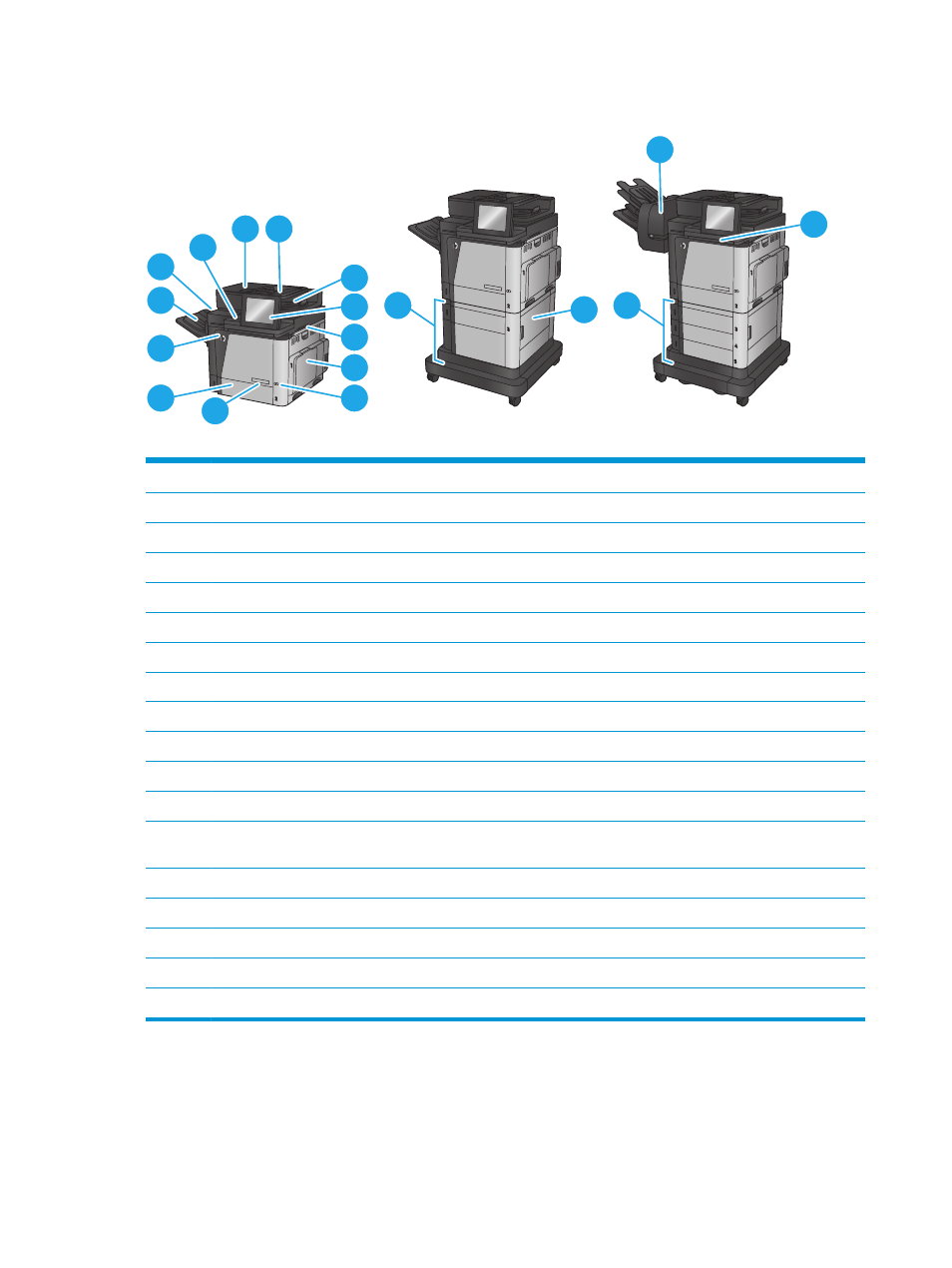

Вид спереди
M680z
M680f
M680dn
1
13
2
4
15
3
17
18
5
6
7
9
8
10
11
14
12
16
1
Крышка устройства подачи документов
(открывается для устранения замятий)
2
Устройство подачи документов
3
Выходной лоток устройства АПД
4
Панель управления с цветным сенсорным дисплеем
(наклоняется для удобства обзора)
5
Правая дверца
(доступ для устранения замятий)
6
Лоток
1
7
Выключатель
8
Название модели
9
Лоток
2
10
Передняя дверца
(обеспечивает доступ к картриджам)
11
Стандартный выходной лоток
12
Ручка для подъема узла сканера
(для доступа к стеклу сканера)
13
Гнездо аппаратной интеграции
(для подключения дополнительных принадлежностей и устройств
сторонних производителей
)
14
Лоток
1x500 с отсеком
15
Правая нижняя дверца
(доступ для устранения замятий)
16
Входные лотки повышенной емкости на
2x500 листов и на 1500 листов
17
Почтовый ящик со сшивателем
18
Клавиатура
(выдвиньте клавиатуру наружу, чтобы использовать ее)
6
