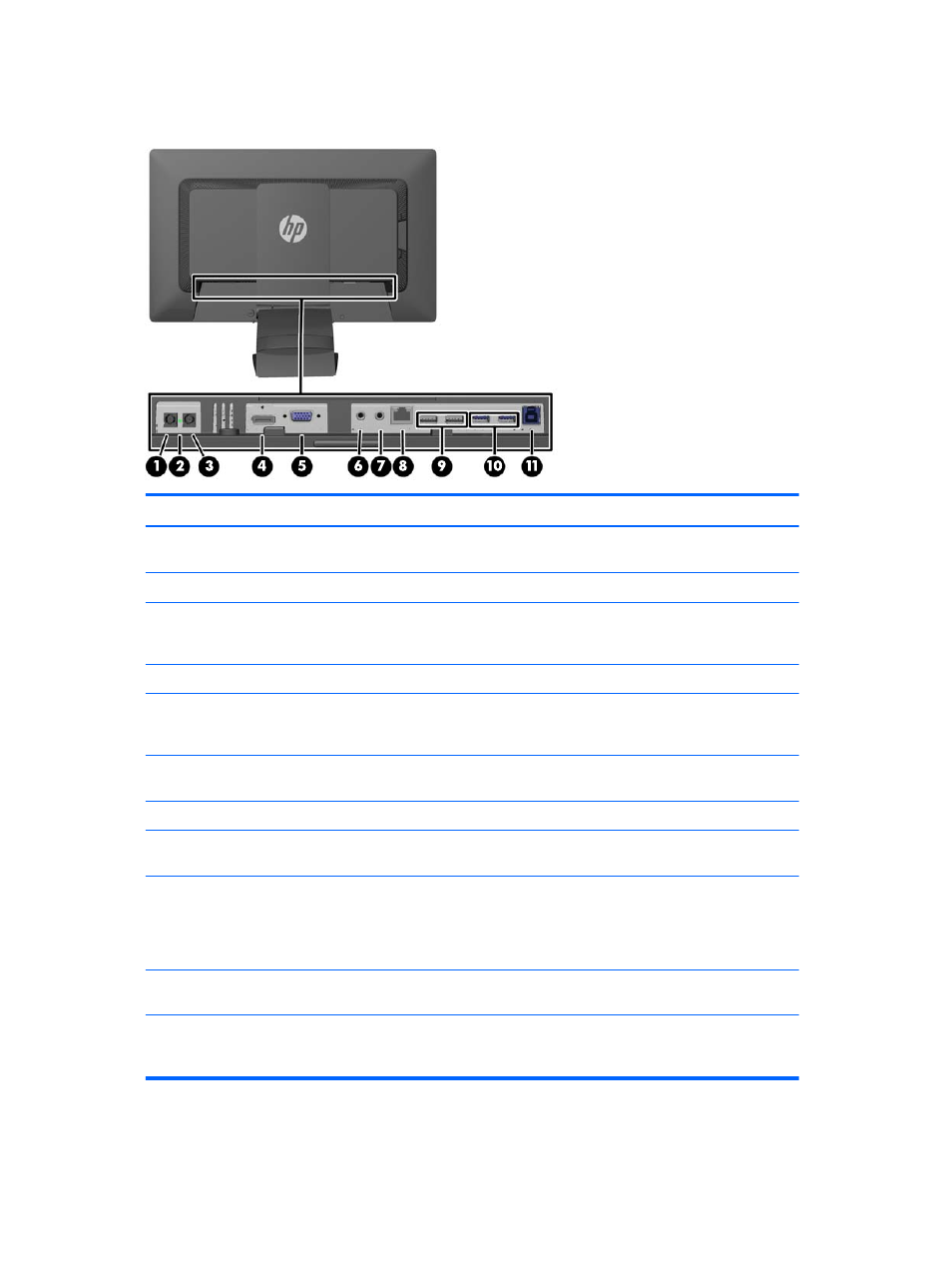

Компоненты задней панели монитора
Компонент
Функция
1
Входной разъем для шнура
питания постоянного тока
Предназначен для подсоединения к монитору шнура питания от
адаптера сети переменного тока.
2
Индикатор питания
3
Выходной разъем для
шнура питания постоянного
тока
Используется для подсоединения кабеля питания постоянного тока
монитора к ноутбуку HP для его подзарядки или питания (до 90
ватт).
4
DisplayPort
Используется для подключения кабеля DisplayPort к монитору.
5
Разъем VGA
Используется для подключения кабеля VGA к монитору. Это –
дополнительный графической вход, который необходим только при
подключении к настольному компьютеру.
6
Наушники
Используется для подключения наушников или динамиков низкой
мощности к монитору.
7
Аудиовход
Используется для подключения аудиовыхода к монитору.
8
Кабельные соединения
Ethernet
Используется для подсоединения кабеля RJ-45 Ethernet к
монитору.
9
Разъемы нисходящего
трафика USB 2.0 (2)
Используются для подсоединения дополнительных устройств USB
к монитору с целью зарядки. Поддерживает зарядку в режимах
DCP (Dedicated for Charging Only - только зарядка) и CDP (Charging
and Data Transmission - зарядка и передача данных) (для
некоторых мобильных устройств).
10
Разъемы нисходящего
трафика USB 3.0 (2)
Служат для подсоединения дополнительных устройств USB к
монитору.
11
Входящий разъем USB
Для подсоединения кабеля концентратора USB к разъему для
концентратора USB на мониторе и для порта/концентратора хоста
USB. Это основной графический вход при подключении ноутбука.
