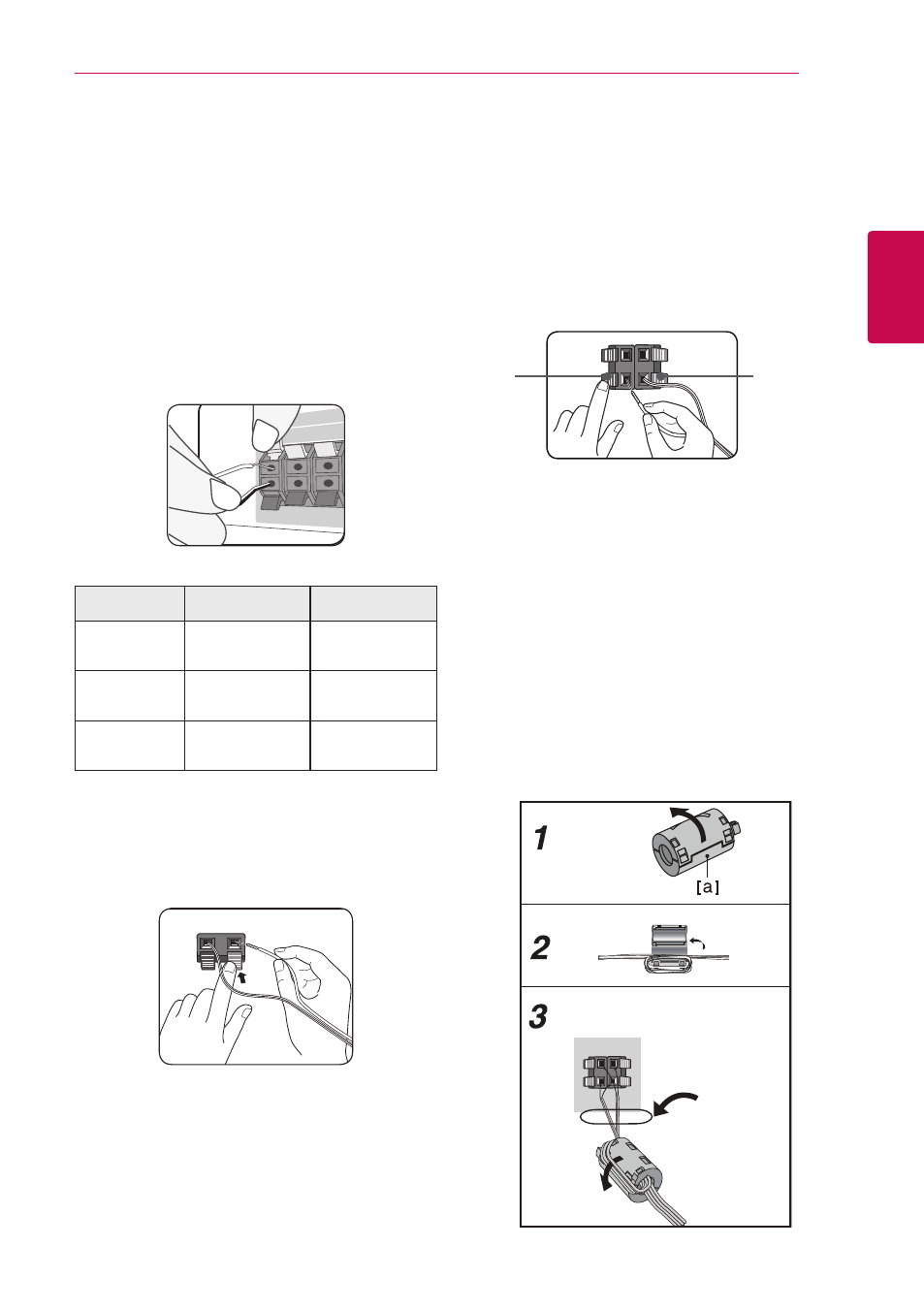

Подключение 23
Подключение
2
Подключение
системы
Прикрепление динамиков
к сабвуферу
1. Подключите кабели динамика к сабвуферу.
Провод кабеля каждой АС имеет свой цвет.
Для подключения каждой АС используйте
провод соответствующего цвета.
Цвет АС Размещение
Зеленый
Центральная
АС Центральная
АС
Красный
Фронтальные
АС Спереди
справа
Белый
Фронтальные
АС
Спереди слева
2. Подсоедините кабель АС к клеммам на
акустической системе.
Черный провод кабеля подключается к
клемме с маркировкой “–” (минус), другой
провод к клемме с маркировкой “+” (плюс).
Speaker
Pole
Base
Screw
Cable
Подключение тыловых
АС к приемнику
беспроводной связи
С помощью кабелей АСУ подключите тыловые
АС к приемнику беспроводной связи.
Черный провод кабеля подключается к клемме с
маркировкой “–” (минус), другой провод к клемме
с маркировкой “+” (плюс).
(+) (-)
Ферритовый сердечник (для
подавления электромагнитных помех)
Установите ферритовый сердечник на кабель АС.
Его использование позволяет уменьшить
помехи..
Крепление ферритового сердечника
1. Нажмите на фиксатор [a] ферритового
сердечника, чтобы открыть его.
2. Сделайте один виток кабелей АС вокруг
ферритового сердечника.
3. Закройте ферритовый сердечник до щелчка.
См. рис. 3 и пояснение.
The length
here is as
short as
possible.
Rear of wireless
receiver
Длина
кабеля в
этом месте
должна
быть как
можно
меньше.
(рис,3)
Вид сзади приемника
беспроводной связи
