Подключение

20

Подключение

2

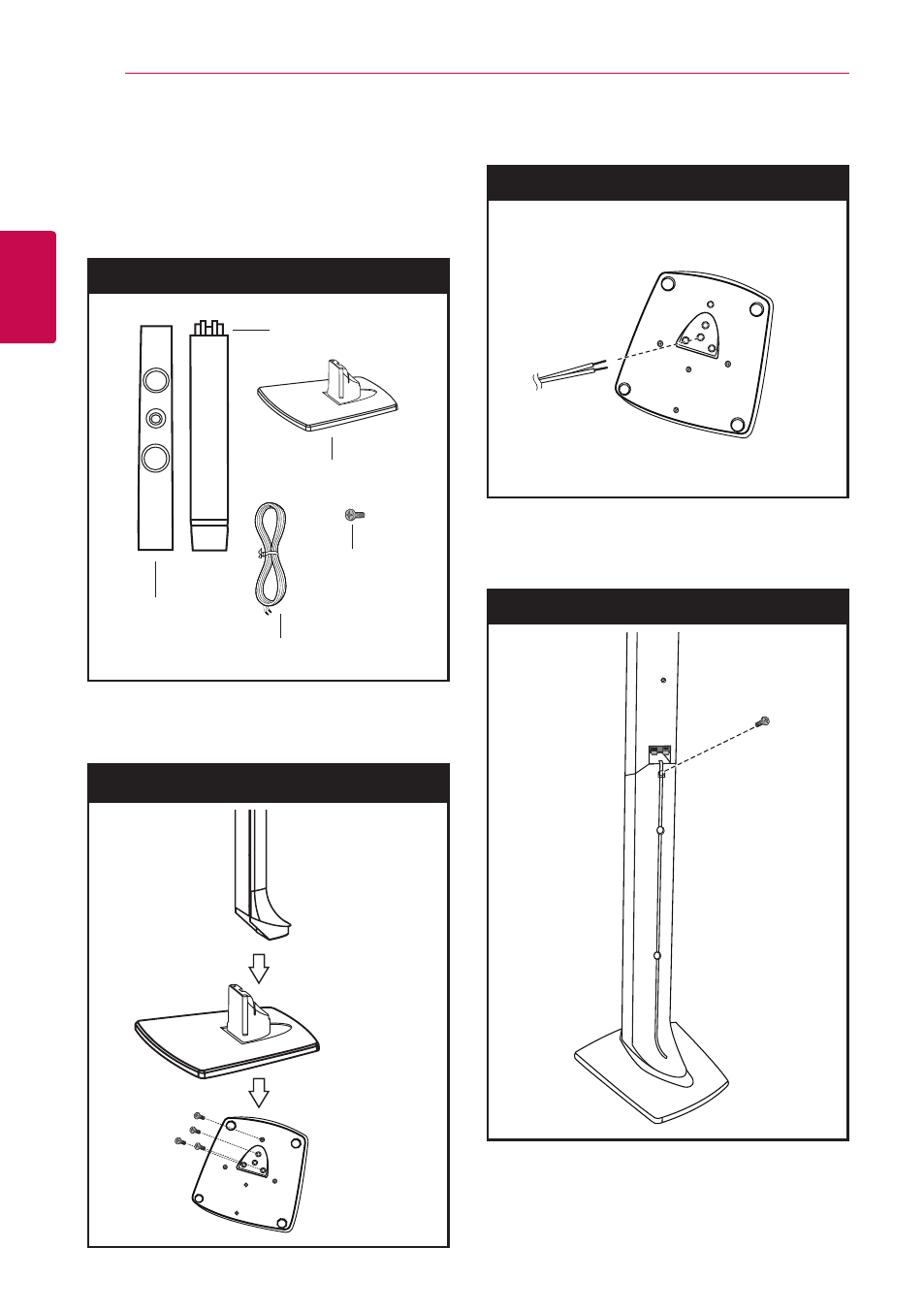

Сборка акустической

системы (Вид

спереди/сзади)

Подготовка

Колодка
подключения

Подставка

АС

Винт

Кабель

1. Установите колодку на подставку и закрепите ее

с помощью винта, поставляемого в комплекте.

Шаг 1

Основание
подставки

(Малый винт)

2. Пропустите кабель динамика через отверстие

в нижней части подставки.

Шаг 2

Основание подставки

3. Установите АС на клеммную колодку

и закрепите его с помощью винта,
поставляемого в комплекте.

Шаг 3

(Большой
винт)
