173
ПРИЛО
ЖЕНИЕ
НАСТРОЙКА ВНЕШНЕГО УСТРОЙСТВА УПРАВЛЕНИЯ

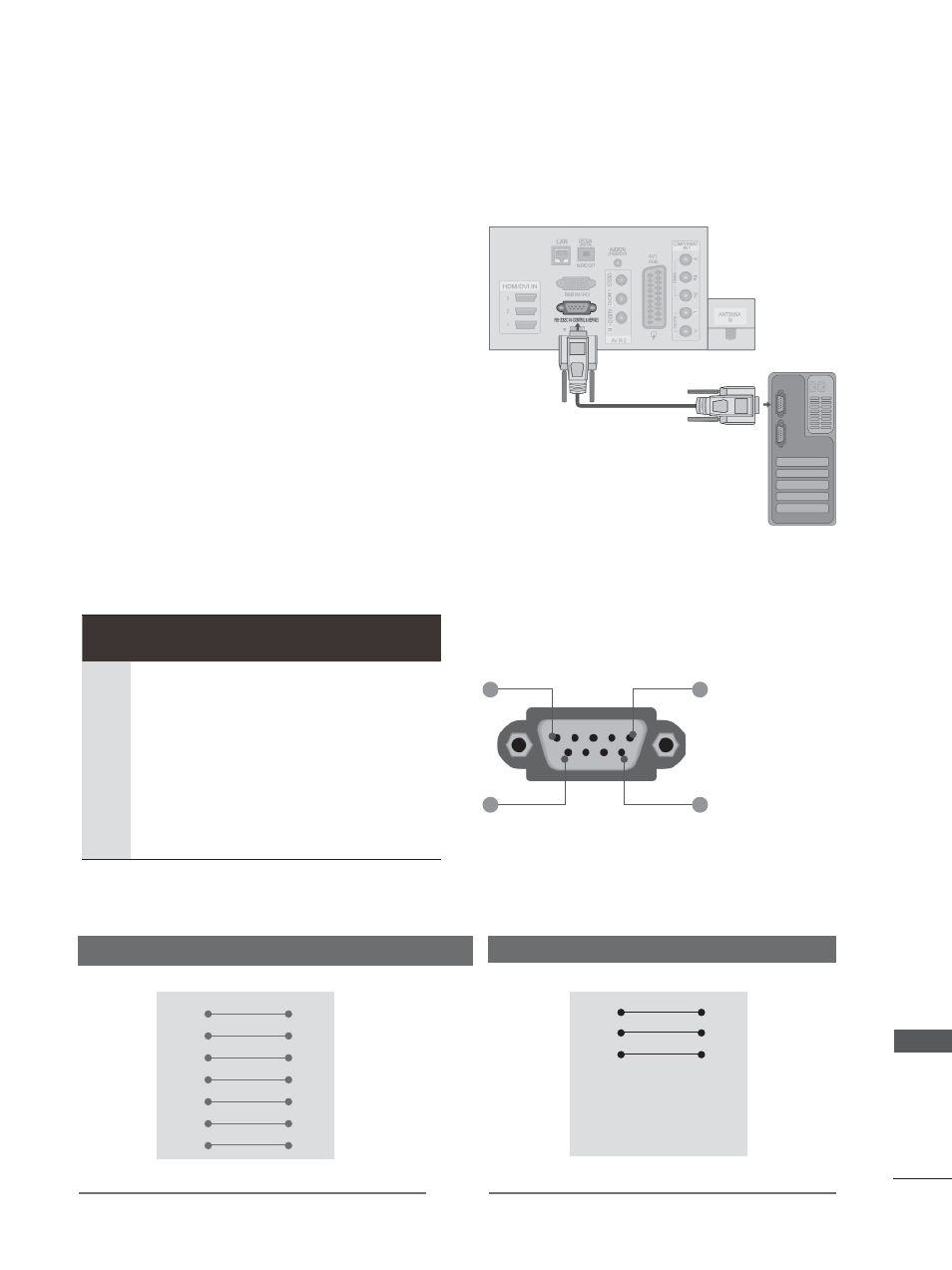

Установка RS-232C
Подключите входной разъем RS-232C к
внешнему устройству управления (например, к
компьютеру или системе контроля аудио/видео)
и управляйте функциями телевизора извне.
Подключите последовательный порт устройства
управления к разъему RS-232C,
расположенному на задней панели телевизора.
Соединительный кабель RS-232C не входит в
комплект поставки телевизора.
1
5
6
9
Конфигурации RS-232C
Конфигурации с 7 проводами (стандартный кабель RS-232C)
PC
TV
RXD
2
3
TXD
TXD
3
2
RXD
GND
5
5
GND
DTR
4
6
DSR
DSR
6
4
DTR
RTS
7
8
CTS
CTS
8
7
RTS
D-Sub 9
D-Sub 9
Конфигурации с 3 проводами (нестандартный кабель)
PC
TV
RXD
2
3
TXD
TXD
3
2
RXD
GND
5
5
GND
DTR
4
6
DTR
DSR
6
4
DSR
RTS
7
7
RTS
CTS
8
8
CTS
D-Sub 9
D-Sub 9
Тип разъема; 9-контактный, вилка D-Sub
No. Название контакта
1
2
3
4
5
6
7
8
9
Нет соединения
RXD (прием данных)
TXD (передача данных)
DTR (готовность терминала)
GND (земля)
DSR (готовность оборудования
передачи данных)
RTS (готовность к передаче)
CTS (готовность к приему)
Нет соединения
