2
НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ
НА
С
Т
Р
ОЙКА
ВНЕШНЕГ
О
ОБ
ОР
У
ДОВ
АНИЯ
КАК ПРАВИЛЬНО ПОДКЛЮЧИТЬ КОМПОНЕНТНЫЙ
КАБЕЛЬ
■ Ни в коем случае не подключайте телевизор к сети, если не закончили подсоединять к нему
оборудование. Это может привести к поломке телевизора.
■ В этом разделе НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ большинство рисунков
соответствуют моделям 47/55LX9***.
■ Приведенное изображение может отличаться от вашего телевизора.
Этот телевизор способен принимать цифровые сигналы, поступающие по кабелю/антенне, без
внешней телеприставки. Однако если вы принимаете цифровые сигналы от цифровой
телеприставки или другого внешнего устройства, обратитесь к схеме, приведенной ниже.
► Поддерживаемый аудиоформат HDMI: Dolby Digital, PCM.
Аудиоформат DTS не поддерживается.

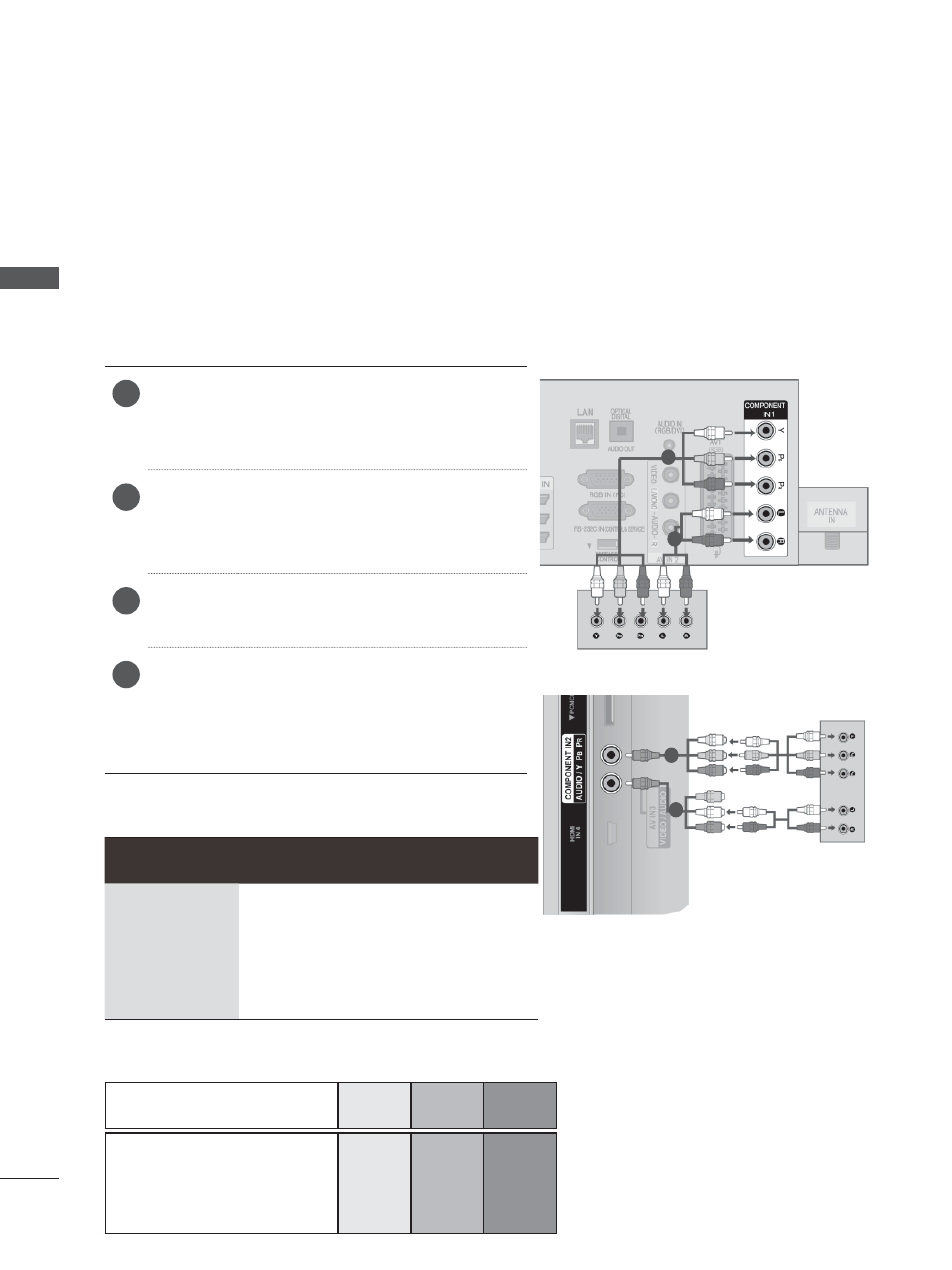

Входные порты Component
Для получения более качественной картинки подключите DVD-проигрыватель к входным портам
компонентного сигнала, как это показано ниже.
Сигнал
Компонент
HDMI
480i/576i
O
X
480p/576p
O
O
720p/1080i
O
O
1080p
O
(только 50 Гц / 60
Гц)
O
(24 Гц / 30 Гц /
50 Гц / 60 Гц)
Порты компонентного
сигнала на телевизоре
Y
P
B
P
R
Выходные видеоразъемы
на DVD-проигрывателе
Y
P
B
P
R
Y
B-Y
R-Y
Y
Cb
Cr
Y
Pb
Pr
1
2
или
1
Подключите выходные видеоразъемы (Y,
P
B
, P
R
) внешнего устройства (цифровой
приставки, DVD-проигрывателя и т. д.) к
КОМПОНЕНТНОМУ ВИДЕОВХОДУ на
телевизоре.
2
Подключите выходные аудиоразъемы
внешнего устройства (цифровой приставки,
DVD-проигрывателя и т. д.) к
КОМПОНЕНТНОМУ АУДИОВХОДУ на
телевизоре.
3
Включите внешнее оборудование.
(Инструкции по эксплуатации см. в
документации внешнего устройства.)
4
С помощью кнопки INPUT на пульте
дистанционного управления выберите
источник входного сигнала Component1 .
Если выполнено подключение к
COMPONENT IN 2, выберите
источник входного сигнала Component2.
1
2
