12
УКР
УКР
АЇНСЬКА
ВСТАНОВЛЕННЯ ТА ПІДГОТОВКА
ПРИМІТКА
y y Для оптимального з’єднання кабелі HDMI і при-
строї USB повинні мати роз’єми зовнішньою тов-
щиною 10 мм і шириною 18 мм. Використовуйте
кабель-подовжувач, що підтримує USB 2.0, якщо
USB-кабель або USB-накопичувач не підходять
для USB-порту телевізора.
*A 10 мм
*B 18 мм
y y Комплектація виробу може дещо відрізнятися залежно від моделі.
y y Характеристики виробу або зміст цього посібника можуть бути змінені без попередження у
зв’язку із вдосконаленням функціональності виробу.

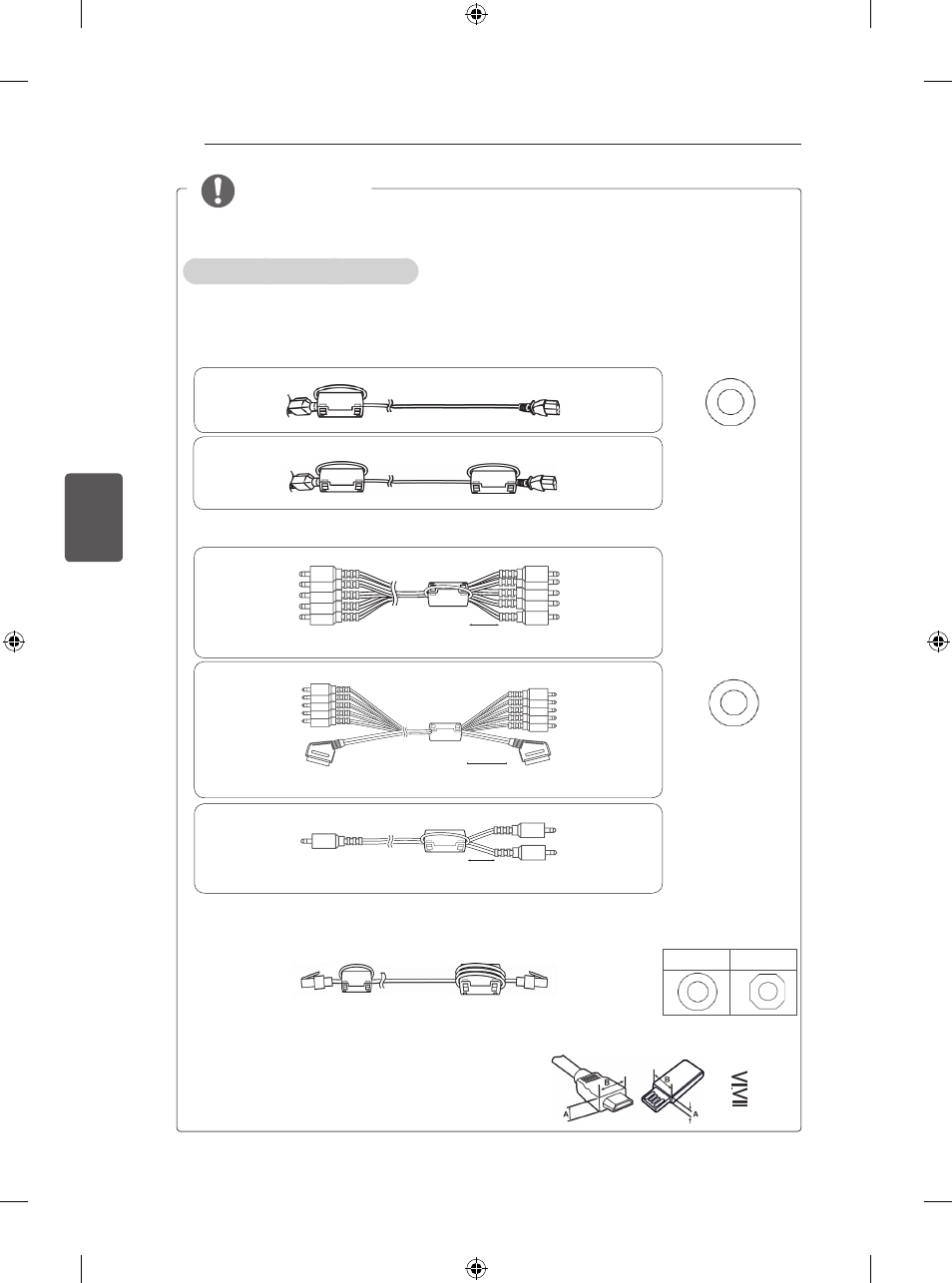

Використання феритового осердя
1 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних
хвиль у кабелі живлення. Один раз намотайте кабель живлення на феритове осердя.
2 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних хвиль у
кабелі. Розташуйте феритове осердя поблизу телевізора.
[Поперечний
переріз феритового
осердя]
(чорне)
- Якщо в комплекті два феритові осердя, дотримуйтеся вказівок на малюнках 1-1 і 2.
- Якщо в комплекті три феритові осердя, дотримуйтеся вказівок на малюнках 1-2 і 2.
- Якщо виріб має мережевий порт, виконайте також вказівки на малюнку 3.
3 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних хвиль у мере-
жевому кабелі. Обмотайте мережевий кабель один раз навколо феритового осердя В і тричі – навколо
осердя A. Розташуйте феритові осердя якомога ближче до телевізора та зовнішнього пристрою.
[до телевізора]
[до зовнішнього
пристрою]
B A
[Малюнок 3]
A (сіре) B (сіре)
[Поперечний переріз
феритового осердя]
[до зовнішнього
пристрою]
[Малюнок 2-1]
[до телевізора]
10 мм(+ / - 5 мм)
Один раз обмотайте компонентний кабель Y, Pb, Pr, L, R навколо феритового
осердя.
[до зовнішнього
пристрою]
[Малюнок 2-2]
[до телевізора]
10 мм(+ / - 5 мм)
Зберіть і закріпіть компонентний Y, Pb, Pr, L, R та scart кабель разом за допомогою
Феритове осердя.
[до зовнішнього
пристрою]
[Малюнок 2-3]
[до телевізора]
10 мм(+ / - 5 мм)
Один раз намотайте аудіокабель комп’ютера на феритове осердя.
[до настінної
розетки] [до телевізора]
[ Малюнок 1-2]
Розташуйте феритові осердя поблизу телевізора і розетки.
[ Малюнок 1-1]
[до настінної
розетки]
[до телевізора]
Розташуйте феритові осердя поблизу розетки.
[Поперечний
переріз феритового
осердя]
(чорне)
