46

Проецирование в режиме “Видеостена”

Установка режима проецирования “видеостена” (приложение)

Совместное использование функций “Stack Setting” (“Совместное проецирование”) и “Set Inputs”
(“Установка входов”) позволяет управлять изображением в режиме “видеостена” при помощи одного
пульта ДУ.

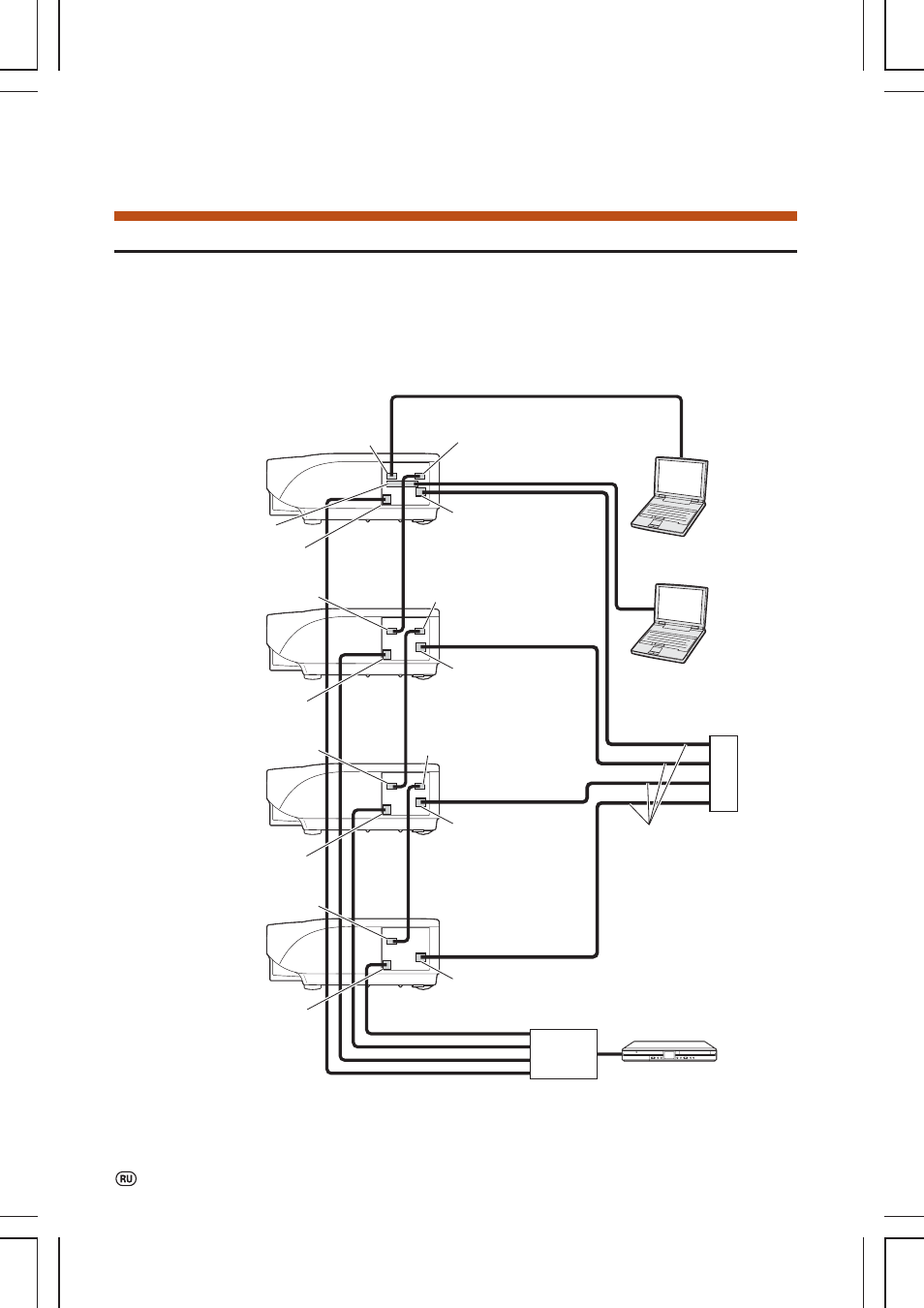

В этом разделе приводится пример подключения для ввода видеосигналов в режиме “видеостены” на
основе примера, приведенного в предыдущем разделе.

Разъем INPUT 1

Видеоустройство

RGB кабель

RGB кабель

RGB кабель

RGB кабель

Проектор 1:
Главный
(Master)

Проектор 2:
Вспомога
тельный
(Slave)

Проектор 3:
Вспомога
тельный
(Slave)

Проектор 4:
Вспомога
тельный
(Slave)

Разъем LAN

Компьютер

Компьютер

Разъем INPUT 4

Разъем INPUT 4

Разъем INPUT 4

Разъем INPUT 4

5 BNC 15 конт. D sub кабель

LAN кабель
(прямого подключ я)

Разъем INPUT 1

Разъем INPUT 1

Разъем INPUT 1

Разъемы INPUT 2

Разъем
OUTPUT (FOR INPUT 1, 2)

Разъем
OUTPUT (FOR INPUT 1, 2)

Разъем
OUTPUT (FOR INPUT 1, 2)

Разъем LAN

Разъем LAN

Разъем LAN

Композитный видеокабель

Распреде
литель

Кон
цен
тра
тор
