Страница 10
10

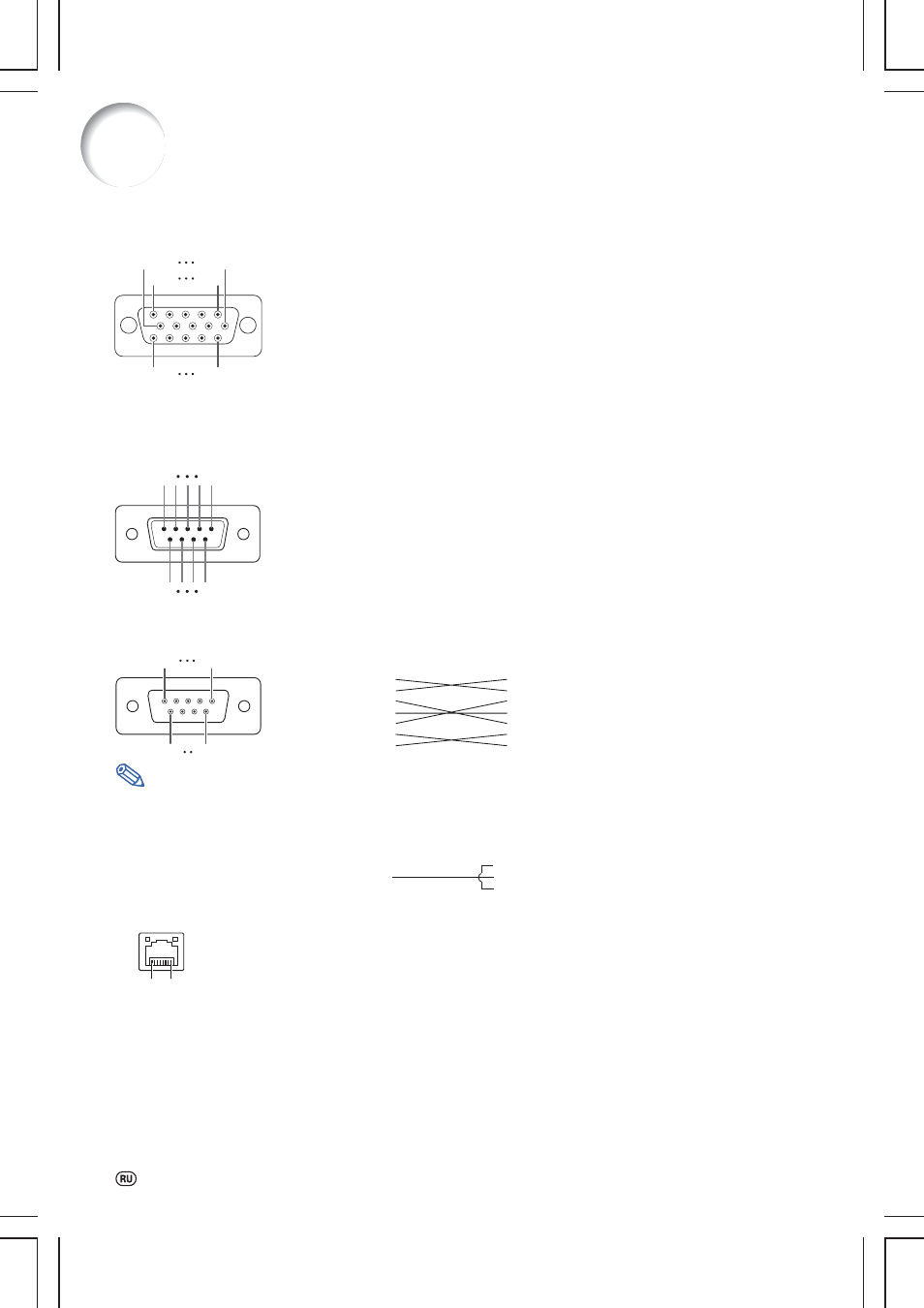

Разъем RS 232C: 9 контактный Mini DIN
No конт.
Сигнал
Имя
I/O
Примечания
1
Не подключен
2
RD
Прием данных
Вход
Подключен к внутренней схеме
3
SD
Отправка данных
Выход
Подключен к внутренней схеме
4
Не подключен
5
SG
Сигнал земля
Подключен к внутренней схеме
6
Не подключен
7
RS
Запрос на отправку
Подключен к CS во внутренней схеме
8
CS
Сброс с отправки
Подключен к RS во внутренней схеме
9
Не подключен
Рекомендуемое подключение кабеля RS 232C: 9 контактная вилка D sub
No конт.
Сигнал
No конт.
Сигнал
1
CD
1
CD
2
RD
2
RD
3
SD
3
SD
4
ER
4
ER
5
SG
5
SG
6
DR
6
DR
7
RS
7
RS
8
CS
8
CS
9
CI
9
CI
Примечание
∗В зависимости от того, какое устройство используется для управления, может возникнуть
необходимость соединить контакт 4 и контакт 6 на управляющем устройстве (например, компьютере).
Разъем LAN: 8 контактный модульный коннектор RJ 45
No конт.
Сигнал
No конт.
Сигнал
1
TX+
5
2
TX-
6
RX-
3
RX+
7
4
8
5
10
15
1
11
6
РАЗЪЕМ RGB (INPUT 1 и OUTPUT (ДЛЯ INPUT 1,2)): 15 контактный Mini D sub
RGB вход
1. Видеовход (красный)
2. Видеовход (зеленый/синхр. по зеленому)
3. Видеовход (синий)
4. Не подключен
5. Не подключен
6. Земля (красный)
7. Земля (зеленый/синхр. по зеленому)
8. Земля (синий)
9. Не подключен
10. Земля
11. Не подключен
12. Двунаправленные данные
13. Сигнал синхр. по горизонт.: TTL уровень
14. Сигнал синхр. по верт.: TTL уровень
15. Синхронизация данных
Компонентный вход
1. P
R
(C
R
)
2. Y
3. P
B
(C
B
)
4. Не подключен
5. Не подключен
6. Земля (P
R
)
7. Земля (Y)
8. Земля (P
B
)
9. Не подключен
10. Не подключен
11. Не подключен
12. Не подключен
13. Не подключен
14. Не подключен
15. Не подключен
5
1
9
6
8 ... 1
Проектор
No конт.
4
5
6
Компьютер
No конт.
4
5
6
5
1
9
6
Назначение контактов на разъемах
