Задняя панель bp1ae (sd780) – Инструкция по эксплуатации Asus BP1AE
Страница 21
1.
PS/2 для мыши (зеленый). Этот порт предназначен для подключения PS/2 мыши.
2.
PS/2 для клавиатуры (пурпурный). Этот порт предназначен для подключения PS/2
клавиатуры.
3.
DisplayPort. Подключение монитора или домашнего кинотеатра.
DisplayPort не поддерживает DVI или HDMI мониторы.
4.
Разъем DVI-I. Этот порт предназначен для подключения к любому DVI-I-совместимому
устройству и позволяет воспроизводить содержимое HD DVD и Blu-Ray.
5.
Порты USB 3.0. Подключение USB-устройств например, клавиатуры, мыши, принтера,
сканера, PDA и других устройств.
• НЕ подключайте клавиатуру/мышь к порту USB 3.0 при установке операционной системы
Windows.
• Устройства USB 3.0 могут быть использованы в ОС Windows только после установки
драйвера USB 3.0.
• Устройства USB 3.0 могут быть использованы только в качестве устройств хранения.
• Для получения высокой производительности устройств USB 3.0, мы настоятельно
рекомендуем подключать их к портам USB 3.0.
2
14
19
1
12
10
11
15
6
17
Порт USB 3.0 (3)
Порт USB 3.0 (4)
16
Порт USB 2.0 (5)
Порт USB 2.0 (6)
5
Порт USB 2.0 (2)
Порт USB 2.0 (1)
6.
Порты USB 2.0. Подключение USB-устройств например, клавиатуры, мыши, принтера,
сканера, PDA и других устройств.
7.
Разъем микрофона (розовый). Подключение микрофона.

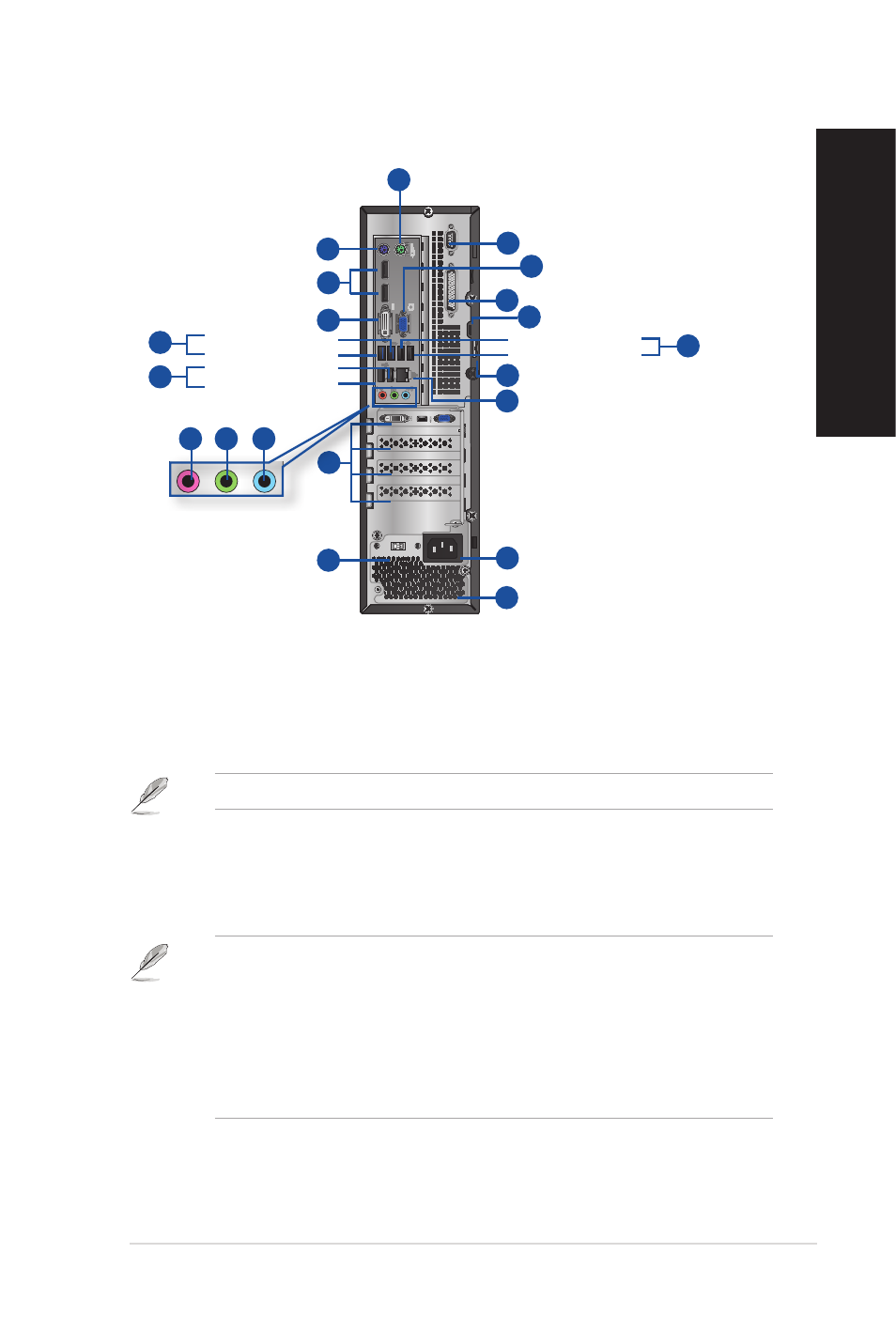

Задняя панель BP1AE (SD780)
4
7
8
9
3
13
18
20
ASUS BM6AE (MD780), BM1AE и BP1AE (SD780)
21
