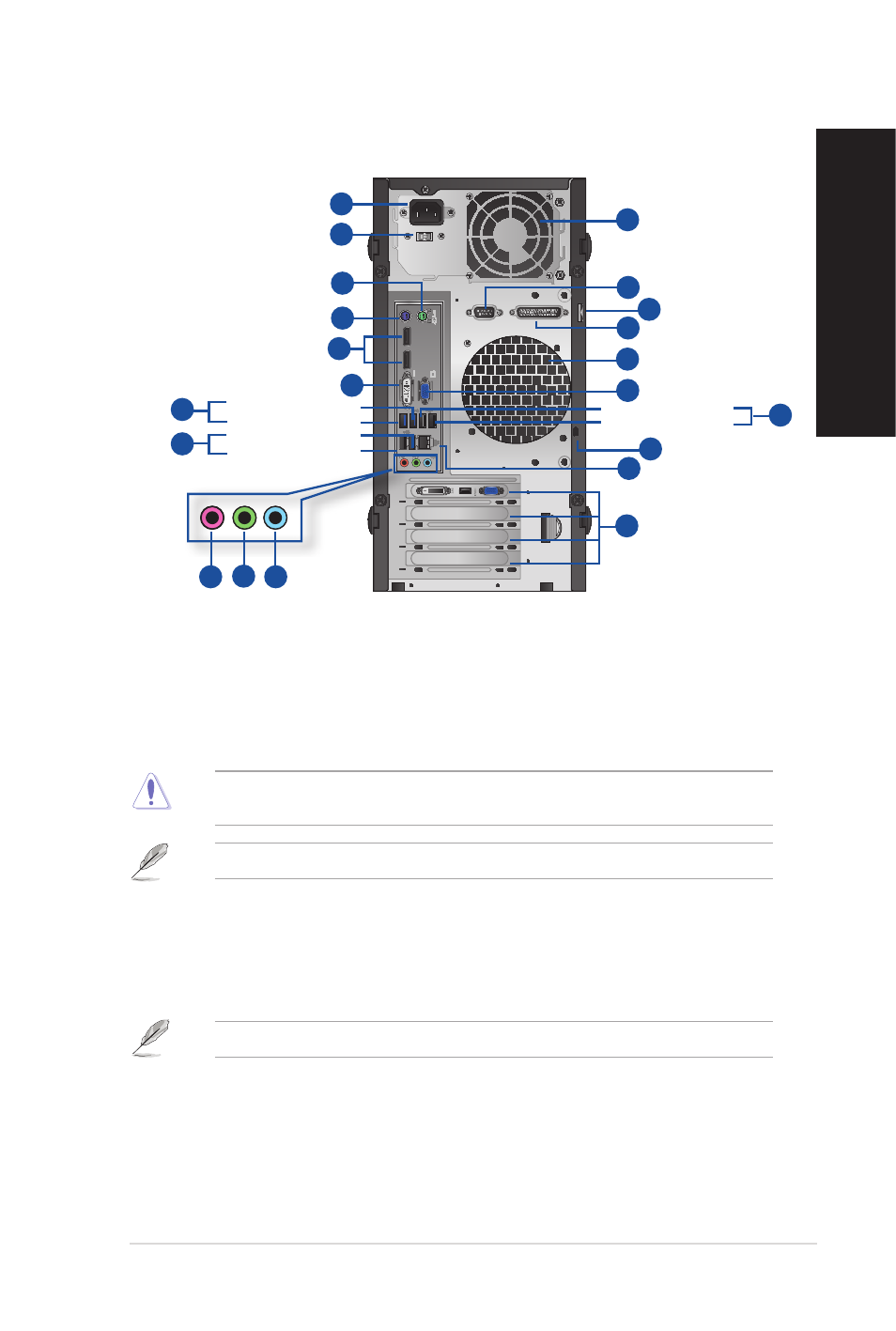

Задняя панель BM6AE (MD780)
3.
PS/2 для мыши (зеленый). Этот порт предназначен для подключения PS/2 мыши.
4.
PS/2 для клавиатуры (пурпурный). Этот порт предназначен для подключения PS/2
клавиатуры.
5.
DisplayPort. Подключение монитора или домашнего кинотеатра.
DisplayPort не поддерживает DVI или HDMI мониторы.
6.
Разъем DVI-I. Этот порт предназначен для подключения к любому DVI-I-совместимому
устройству и позволяет воспроизводить содержимое HD DVD и Blu-Ray.
Установка переключателя в положение 115V при входном напряжении 230V повредит
систему!
1.
Разъем питания. Подключите к этому разъему шнур питания.
2 .
Переключатель напряжения. Используйте данный переключатель для выбора входного
напряжения системы, соответствующего напряжению питания в Вашем регионе. Если
напряжение местной электросети составляет 100–127В, установите переключатель
в положение 115V. Если напряжение местной электросети составляет 200~240 В,
установите переключатель в положение 230V.
Источники питания 80 Plus не оснащены переключателем напряжения.
