Страница 49: Кухонный шкаф с духовым шкафом

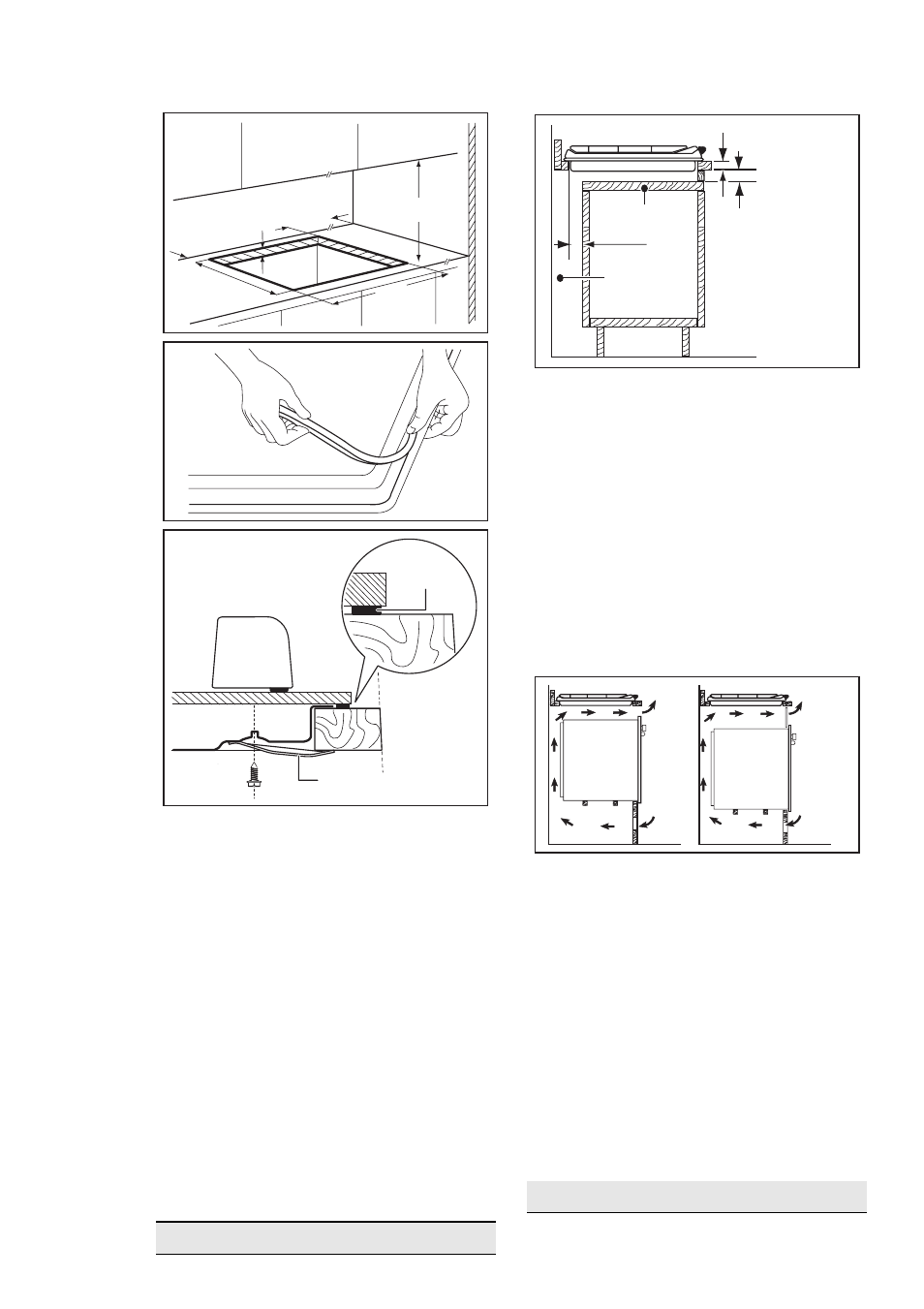

7.6 Встраивание
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
100 mm
30 mm
B
A
A)
идущая в комплекте герметизирующая
прокладка
B)
идущие в комплекте крепежные скобы
7.7 Возможности встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной пане‐
лью, должна легко сниматься для обеспече‐
ния доступа к узлам, нуждающимся в техниче‐
ском обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Съемная панель
B)
Пространство для подключения проводов
Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель должны
соответствовать указанным, в кухонном шка‐
фу должны быть предусмотрены вентиля‐
ционные отверстия для постоянного притока
воздуха. Из соображений безопасности, а так‐
же для упрощения процедуры извлечения ду‐
хового шкафа из шкафа, электрические сое‐
динения для варочной панели и духового
шкафа должны быть выполнены раздельно.
50 cm2
360 cm2
180 cm2
120 cm2
8. ТЕХНИЧЕСКИЕ ДАННЫЕ
Размеры варочной панели
Ширина:
590 мм
Длина:
520 мм
РУССКИЙ
49
